很多设计师

也包括很多设计师助理、绘图员

画了很多的施工图，可是依旧还是画不好

效率不高，错误频出，

只得加班熬夜，日夜奋斗

还掉头发! 掉头发! 掉头发!

想要提高自己的施工图水平

首先要明白如何分析一套优秀成熟的施工图

总结为以下六个方面，共十二点：

【第一部分】 图纸系统

1、目录体系是否完整

一套好的施工图一定是要目录体系完整的

最好在制图前科学灵活的规划好图纸目录

保证后期制图的时候不会有遗漏

即使后面有临时补充图纸的情况

也不至于重写目录

2、图纸索引逻辑是否清晰

你的图纸索引逻辑很清晰

不仅便于你的图纸表达

而且在其他人查看的时候也是方便快捷

3、图纸覆盖是否全面

施工图包含的内容众多

常见的有平面图、立面图、节点图等，

但是常常被大家忽视或者草草了事的

设计说明、材料表、门表、局部放大图等等

也是施工图的重要组成部分。

【第二部分】图纸信息

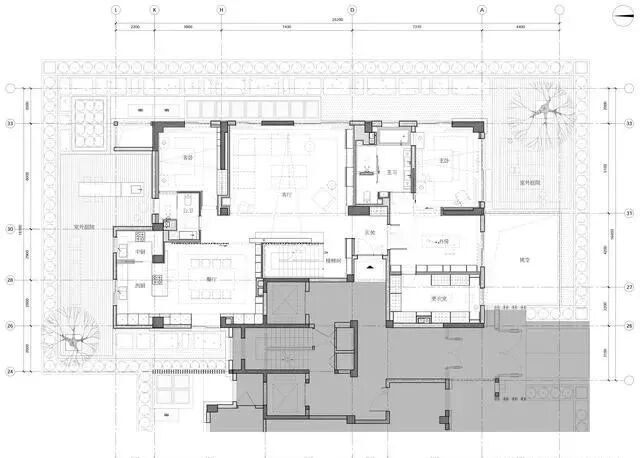

4、图纸是否清晰的表达出建筑信息

如果你的图纸没有清晰的反映出建筑信息

那么你在做设计的时候

你很有可能会忽视掉很多重要的建筑限制条件，

那么你最终做出来的案子可能都是垃圾稿

是在工地里不能够落地实现的

5、图纸是否清晰的表达出设计信息

绝大多数室内设计师所重点关注的

你对方案的理解到底有多深

有没有完整的表达出设计意图

能不能让人一目了然的明白相关的设计信息

6、图纸是否清晰的表达出其他信息

这里的其他信息包括

结构、机电、暖通、灯光等等配套专业信息

我们在进行方案设计的时候

不但要考虑美观视觉

还要结合结构机电

如果图纸里面将这些信息表达清楚的话

可以有助于设计方案的落地可行性

【第三部分】图面问题

7、图纸比例是否合理

图纸的最大目的就是要把设计意图表达清楚

理论上图纸比例应该是没有严格要求的

可以参考以下相对常用且科学合理的图纸比例

立面图比例通常为1:30-1:100

平面图比例通常为1:50-1:100

节点图比例通常为1:2-1:20

8、图纸排版是否美观

施工图也可以很美！

9、皮肤是否美观

皮肤是指模块、文字、标注、标高等等辅助类信息

一套成熟的施工图里所要包含的信息有很多

重视这些辅助类的信息

摆放要美观一些，避免杂乱

方便让人能够快速读取细节的信息

10、线型设置是否合理

画画讲究远近虚实

施工图讲究线的层次

好的线型设置

不仅能清晰的表达设计信息，而且应该是层次分明的

让人一目了然，心旷神怡，心情舒畅

【第四部分】图纸深度

11、图纸深度控制是否合理

大家通常都会有这样一种认识

图纸表达的信息越多，表达的深度越深，就越专业

这个说法并非完全正确。

图纸深度并不是越深越好，得分项目情况

图纸深度应该控制在清晰准确的

表达出了设计所需要表达的信息就OK了

不要过于浅薄

也不要为了追求图纸深度而去过分堆砌

表达的很多信息都是冗余信息

不仅浪费了自己的时间，

也会给看图施工的师傅增加困难

【第五部分】表达的正确性

12、图纸表达是否正确

在图纸的正确性上有两方面的考量指标

一般小的低级错误

是设计师不严谨粗心或是标准不完善造成的

高级方面的错误是指由于

理解不到位或是限于设计师能力经验而造成的

但光知道一套高品质施工图的标准有什么用？

如何快速学会？

如何画出深度？

如何又好又快？

带着淡淡的忧伤陷入了深深的思考！！！

小伙伴们，彩蛋来了！

建筑施工图精品课程来了，这是一个针对想学习系统学习绘制建筑施工图的小伙伴们单独开设的进阶班。

在精品课里我们将从制图规范、精准程度、思考深度、图面表达等综合角度出发，结合具体的项目案例，去讲透一个个项目难题。搞明白深化设计过程中的底层逻辑是什么，用地道的设计深化思维去剖析设计落地过程中的那些痛点，疑难杂症。

27节课

录播授课

视频在PC端和移动端学习

实战练习

教会你施工图画法知识的方法论

教你为什么这样画？

而不是简简单单的教你怎么画~

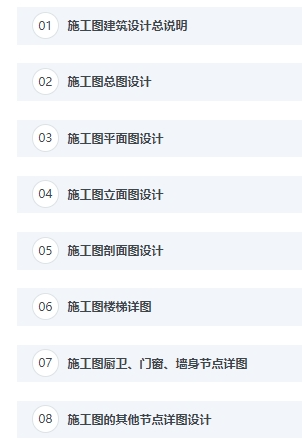

△课程大纲
