文件 文件 / 新项目

文件 文件 / 保存 以“钢围堰分析”为文件名称保存。

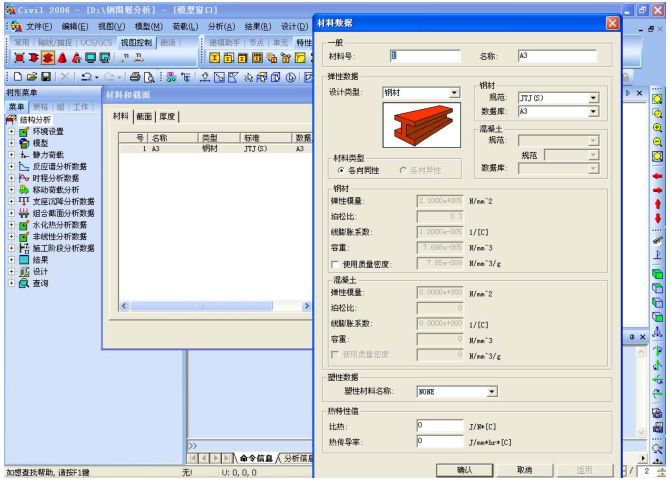

模型 模型 / 材料和截面特性 / 材料/ 添加

设计类型 设计类型> 钢材； 规范：JTJ(S)

数据库 数据库>A3?

注：midas/Civil 的截面库中含有丰富的型钢截面，同时还拥有强大的截面自定义功能。

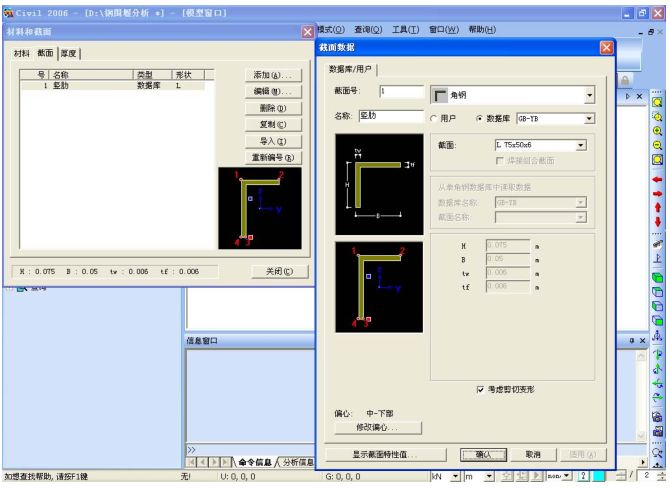

模型 模型 / 材料和截面特性 / 截面/ 添加

数据库 数据库/ 用户> 截面号 1 ；截面类型（角钢）

选择数据库（ 选择数据库（GB-YB ），截面（L75*50*6 ）；

名称：竖肋，偏心：选择中-下部点击确认

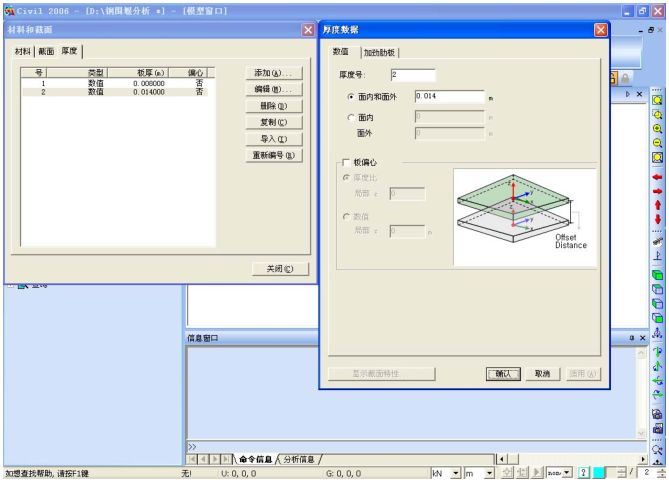

模型 模型 / 材料和截面特性 / 厚度/ 添加

厚度号： 厚度号：1 面内和面外：0.008m 点击适用

厚度号： 厚度号：2 面内和面外：0.014m 点击确认

注：midas/Civil 有多种结构的建模助手，对于多种桥梁施工临时结构可以通过建模助手快速便捷地建立模型。

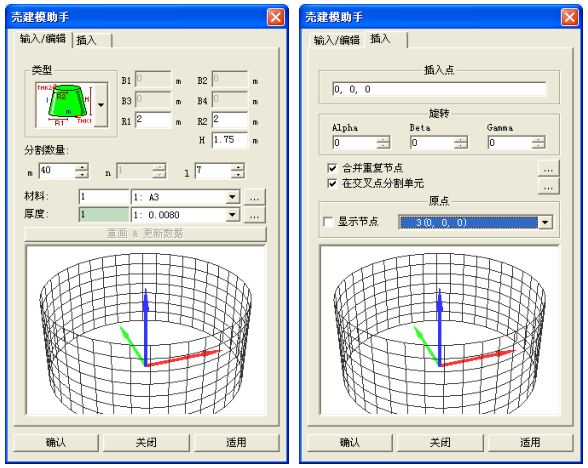

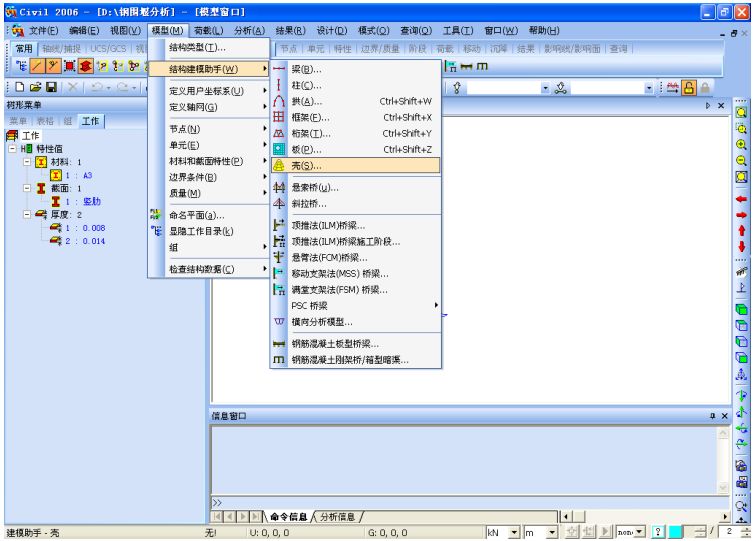

模型 模型> 结构建模助手> 壳

输入/ 编辑

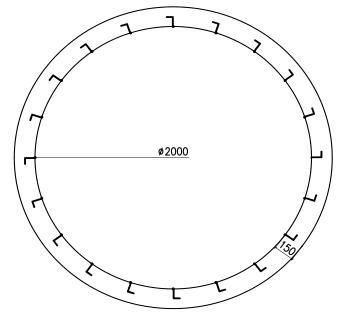

类型：筒体（如图所示），R1（2m ）；R2（2m ）；H（1.75m ）

分割数量：m （40 ）；l （7 ）

材料：（ 材料：（1 ：A3 ）；厚度：（1 ：0.008 ）

插入点（0 ，0 ，0 ）； 旋转：各方向取默认值 0

原点：选 选 3 （0 ，0 ，0 ）

点击确认 ?

注：建立桥梁施工临时结构，使用扩展、移动和复制、旋转等功能可以有效地提高建模效率。

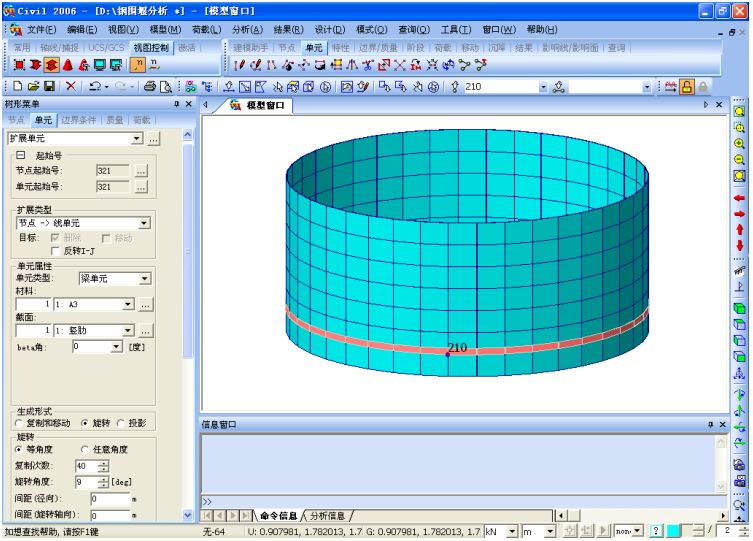

模型 模型> 单元> 扩展

节点 扩展类型：节点> 线单元

材料：（1 ：A3 ） 截面：（1 ：竖肋） （此处材料和截面的选择可任意，因为后面扩展成板单元后，会删除现在建立的线单元）

生成形式：旋转等角度；

复制次数（40 ）；旋转角度（9 ）；旋转轴（z ）;

选择 z=0.25m 高度的任一节点（这里选择 210 号节点），点击适用?

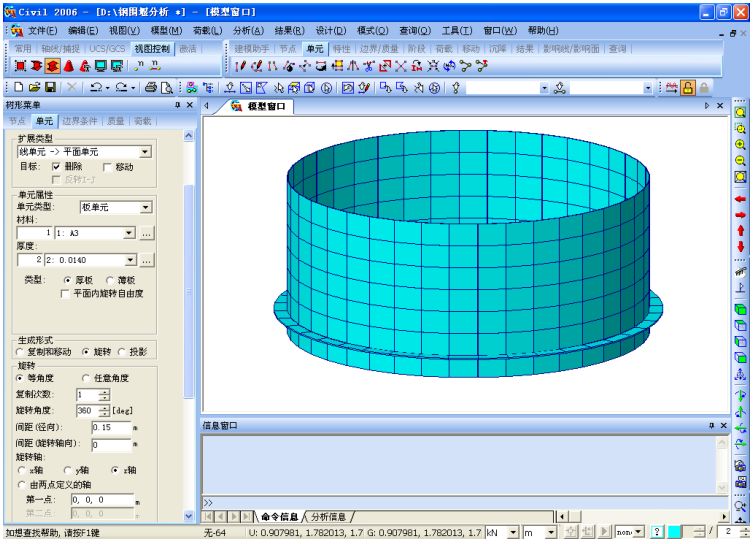

模型> 单元> 扩展

扩展类型：线单元> 平面单元

目标：删除

材料：（1 ：A3 ） 厚度：（2 ：0.014 ） 类型：厚板

生成形式：旋转

等角度；复制次数（1 ）；旋转角度（360 ）；间距（径向）：（0.15m ）;

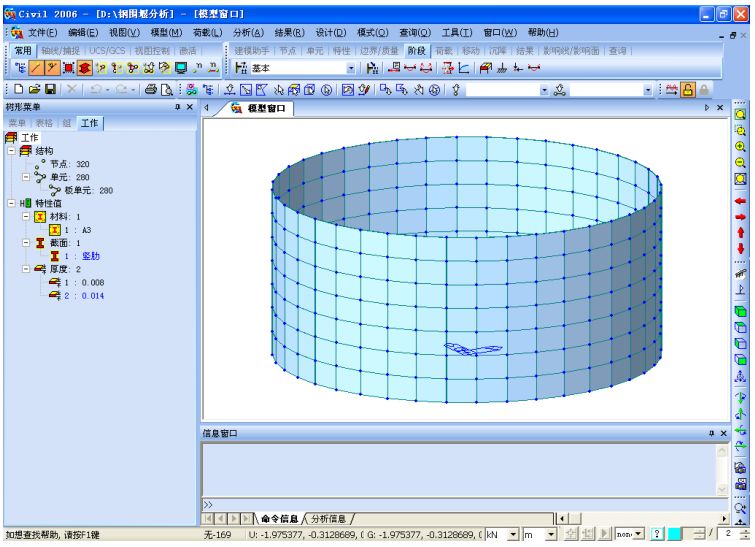

选择新建立的个体

点击适用? （生成最下端的横肋）

模型> 单元> 复制和移动

等间距：（0 ，0 ，0.5 ）

复制次数：（3 ）

选择新建立的个体

点击适用? （生成其他位置横肋）

模型> 单元> 扩展

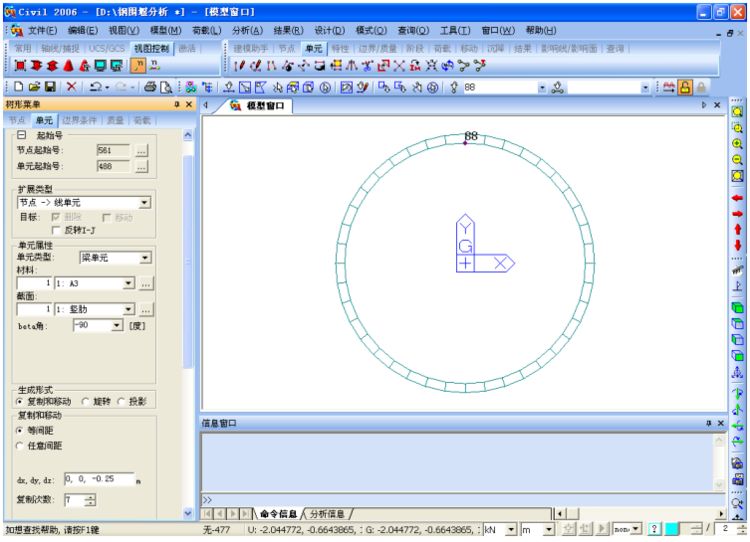

扩展类型：节点> 线单元

材料：（1 ：A3 ） 截面：（1 ：竖肋） beta ：（-90 ）

生成形式：复制和移动

复制和移动：等间距（0 ，0 ，-0.25 ）

复制次数：7

切换视角到顶面

选择壁体内侧最上方的节

点击适用? （生成第一根竖肋）

窗口选择刚生成的第一根竖肋

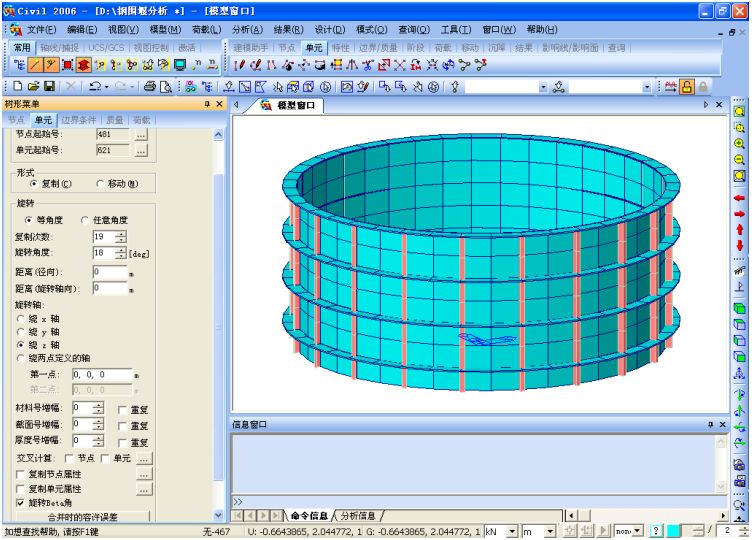

模型> 单元> 旋转

形式：复制

旋转：等角度

复制次数：（19 ）； 旋转角度：（18 ）； 旋转轴：（z ）

点击适用? （生成其余的竖肋）

利用平面选择 ，选择 z=0 的平面，激活平面，添加底部的边界条件 ，

模型> 边界条件> 一般支撑

D-all （开），R-all （开），适用?

考虑两种荷载作用，结构自重和围堰外壁水压力荷载。

荷载> 静力荷载工况，添加自重和水压力

荷载> 自重

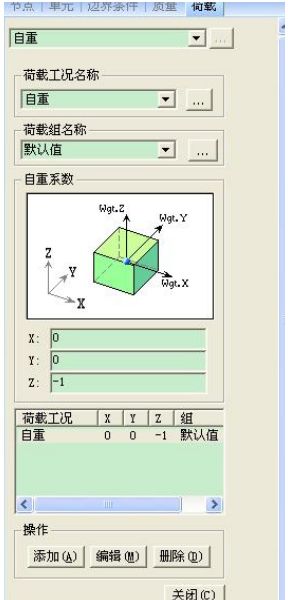

荷载工况名称：自重

自重系数：z(-1),

点击添加? ?

添加流水压力（力的单位 kN 切换为 kgf ，长度单位为 m ）

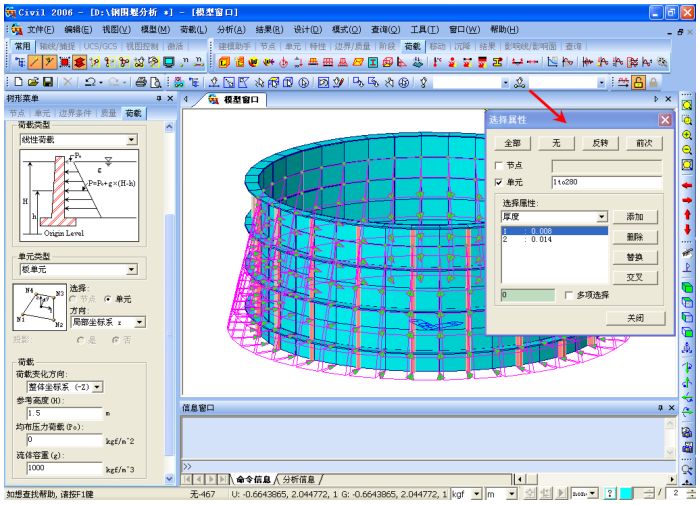

选择壁体单元：

按单元属性选择 ，选择属性：（厚度），（1 ：0.008 ），添加

荷载 荷载> 流体压力荷载

荷载工况名称：水压力

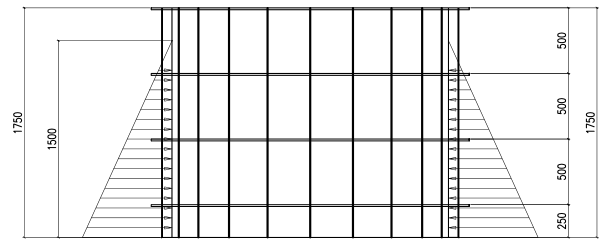

参考高度: （1.5m ） 均布压力荷载：（0 ） 流体容重：（1000 ）

点击适用

分析>运行分析（F5 键）

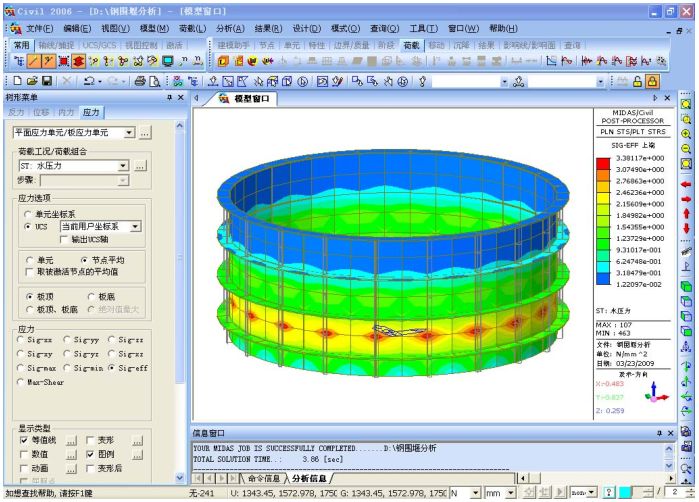

查看钢围堰应力（力单位转换为 N，长度单位转换为 mm）

结果> 应力> 平面应力单元/ 板单元应力

荷载工况：ST 水压力

应力选项：UCS ，节点平均，板顶

应力：Sig-eff （有效应力）

等值线（开）；图例（开）

适用?

查看钢围堰变形

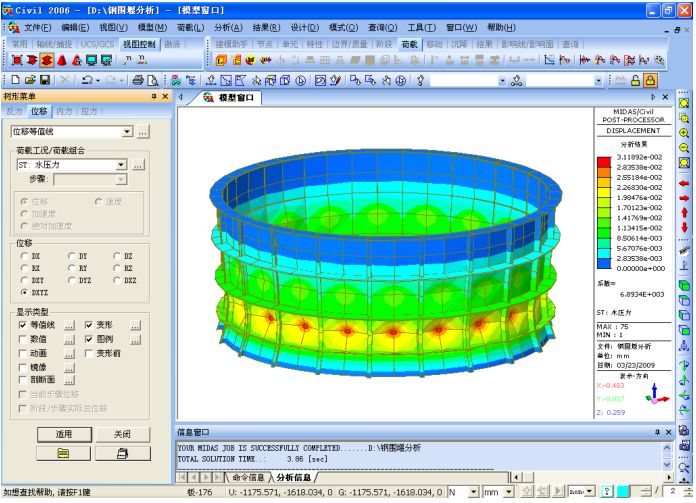

结果> 位移> 位移等值线

荷载工况/ 荷载组合>ST ：水压力

位移>Dxyz

显示类型> 等值线（开）；图例（开）；

适用

一步步的精细化讲解，你们是否看懂了呢
