本文将对利用ansys apdl的悬索桥主缆找形和模态计算的步骤进行简要概括。

一、项目概况

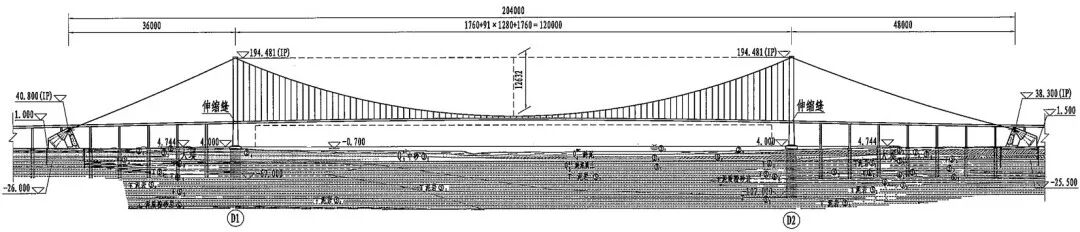

桥梁跨径为360+1200+480m，设计矢高126m。主缆和吊索采用1770MPa高强度钢丝，主梁采用Q345，塔身和横梁采用C50混凝土。

主梁采用钢箱梁，横向宽度为45m。

二、主要建模过程

1）定义单元：et

主缆——link10

吊杆——link10

主梁——beam189

鱼刺梁——beam44

2）定义材料：mp

3）自定义截面及变截面：sectype、secdata、secread

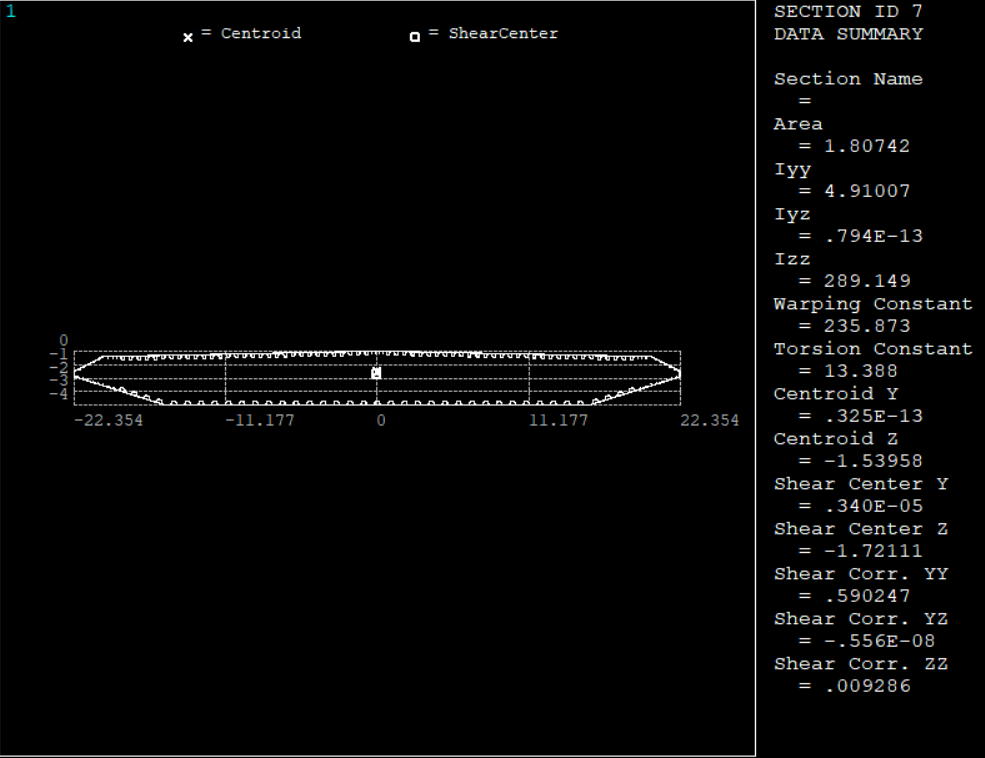

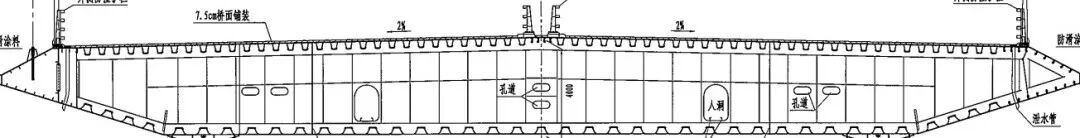

钢箱梁截面：

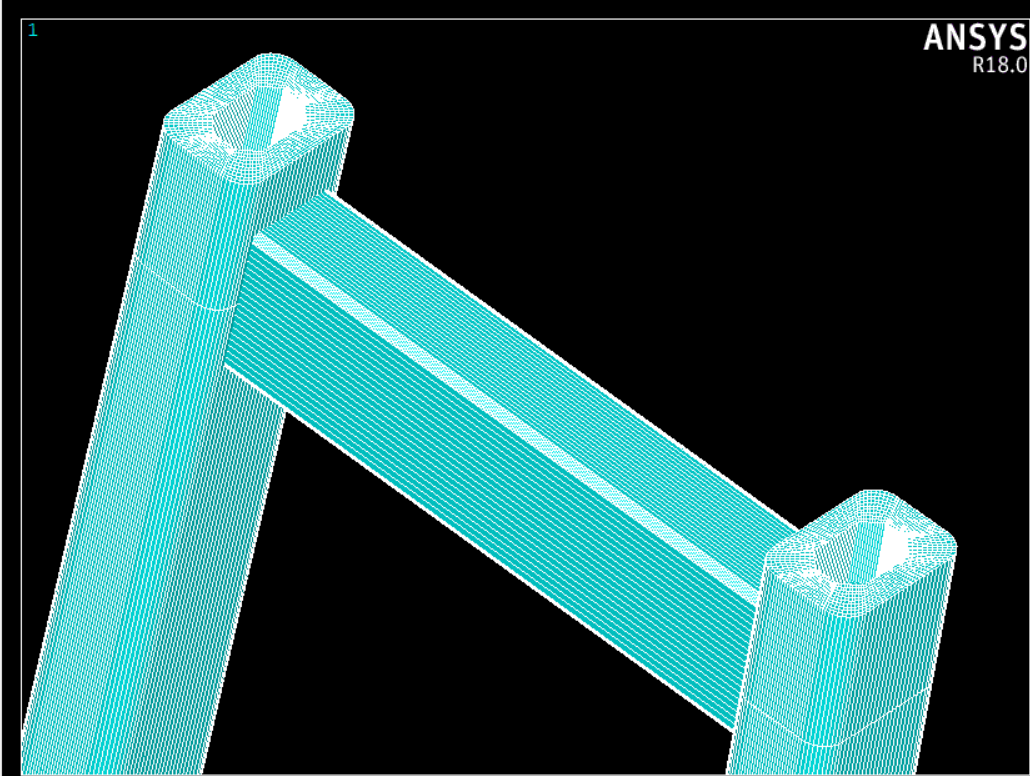

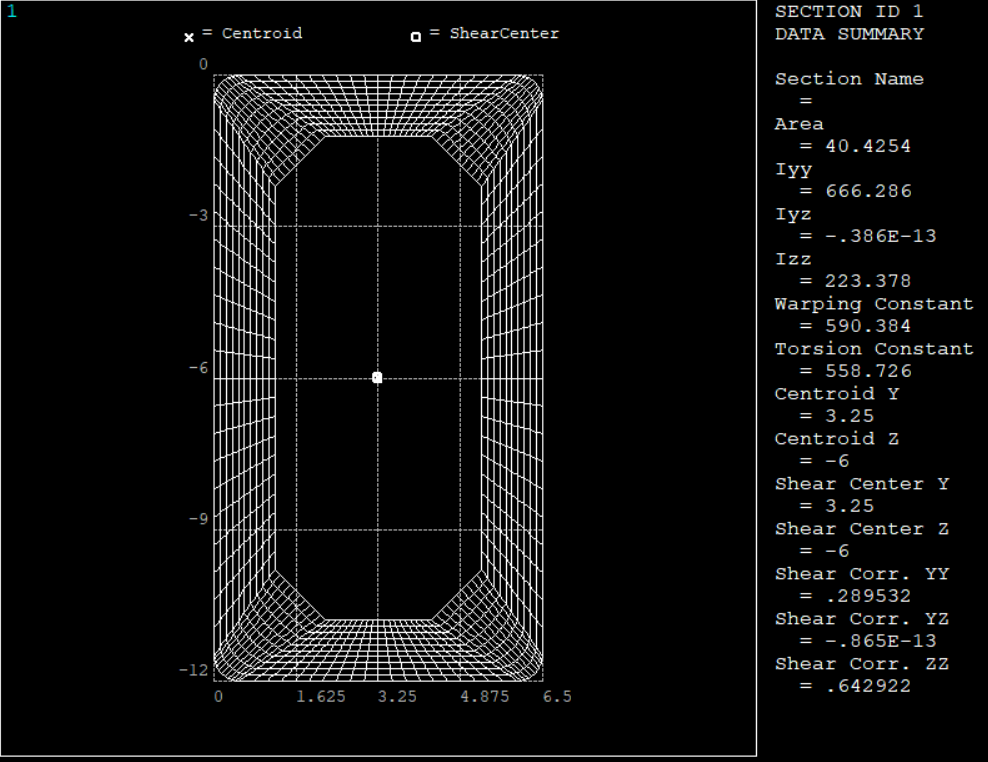

主塔截面：

4）实常数：r

主缆、吊杆面积、初应变；

主缆、吊杆初应变（需要通过找形计算得到）

5）关键点：k、ksymm、kgen

6）线：l、lsel

7）划分网格：latt、lesize、lmesh

8）边界：dk、cp

约束塔底、主缆锚固点；

梁端和主塔横梁的支座；

9）施加荷载：acel、sfbeam

10）静力求解（几何非线性）：nsubst、outres、nlgeom、sstif、solve

11） 模态求解：antype、modopt、mxpand

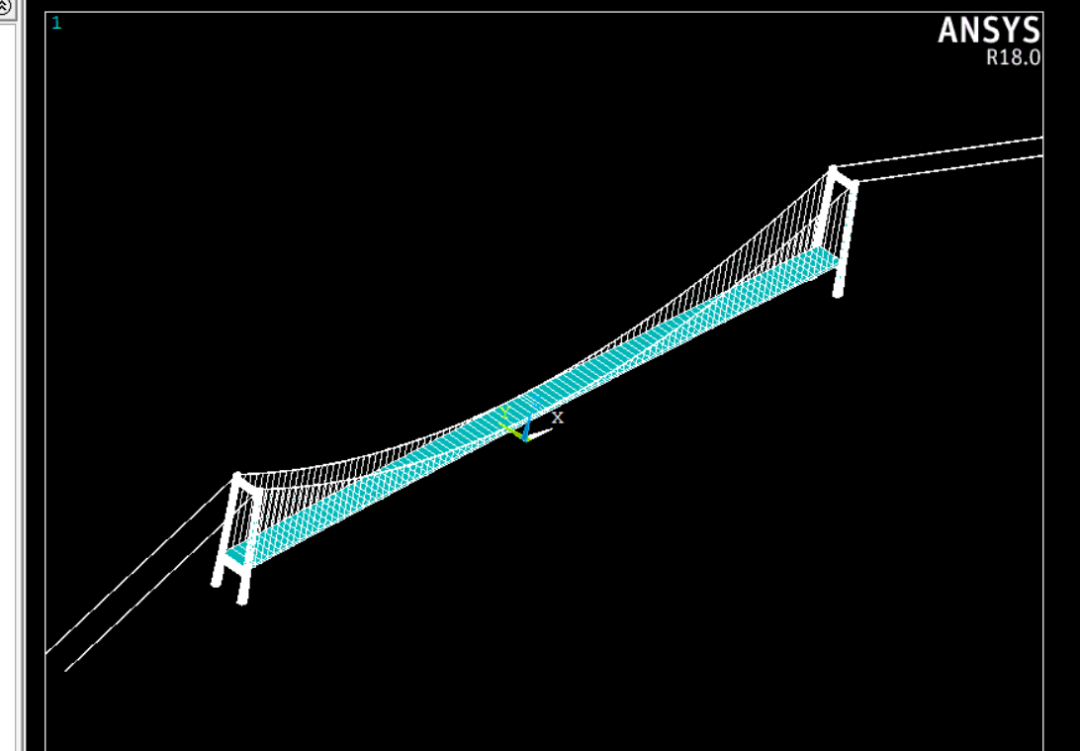

12）查 看模态结 果：

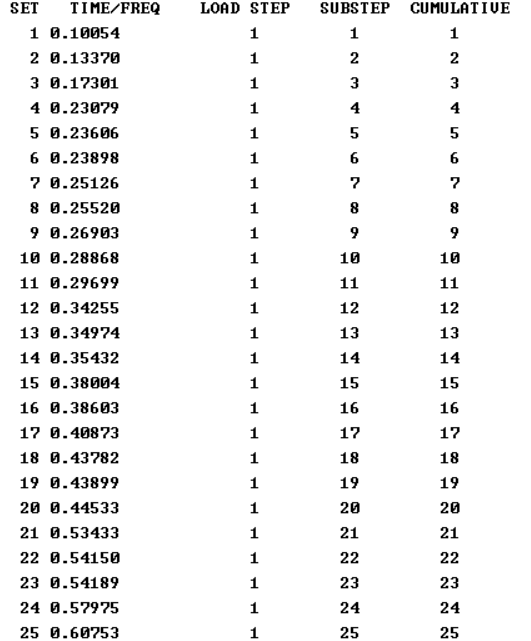

1. 基频

2.部分振型

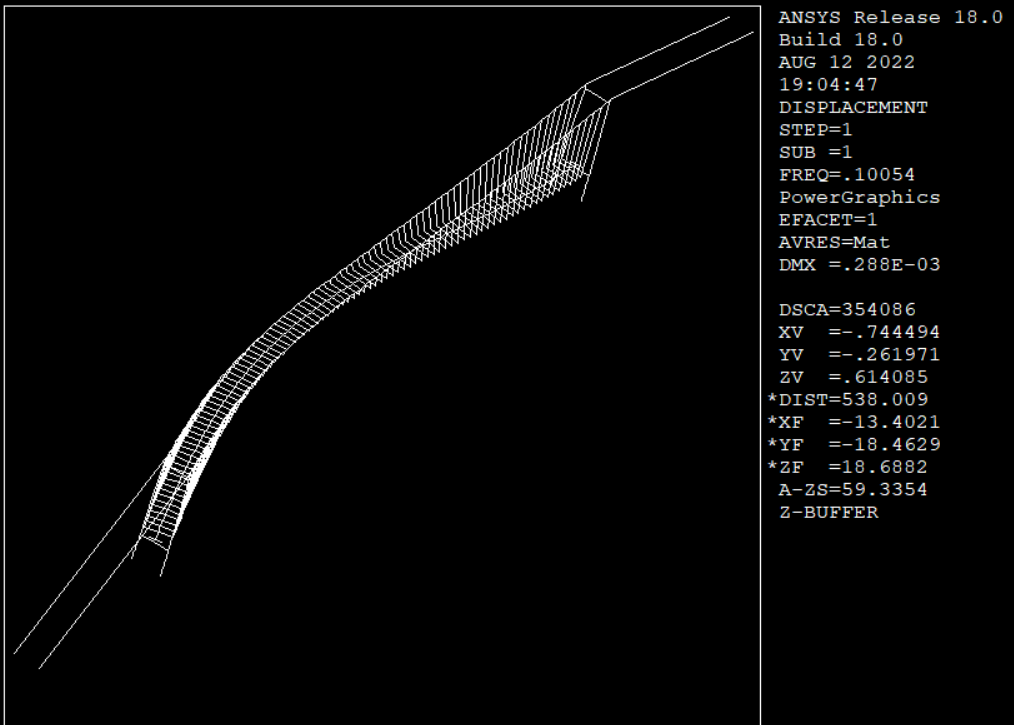

第一阶

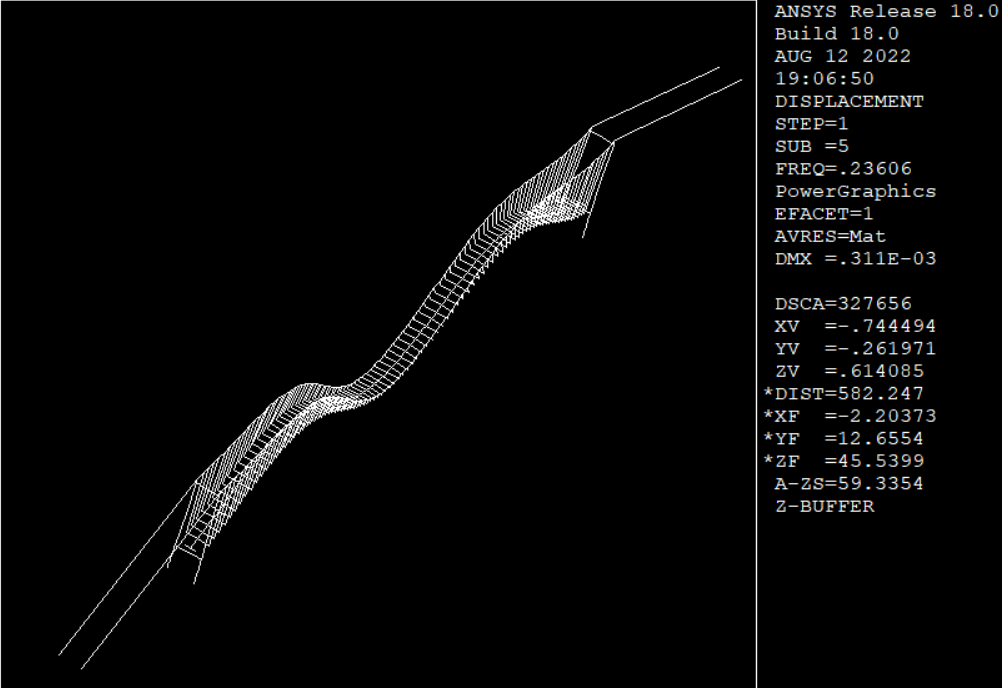

第五阶

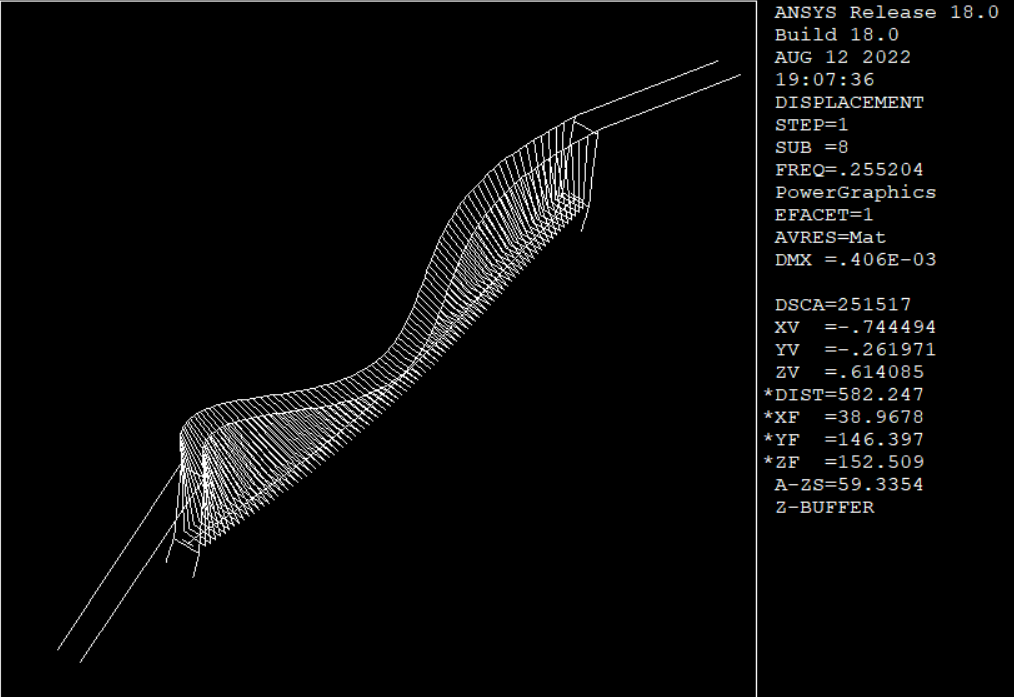

第八阶

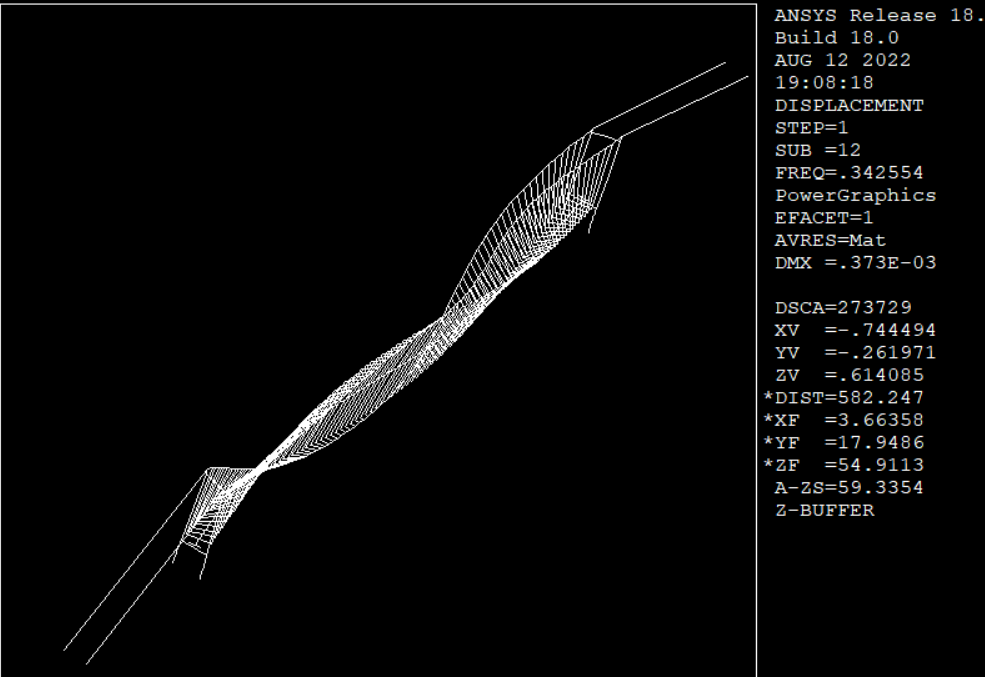

第十二阶

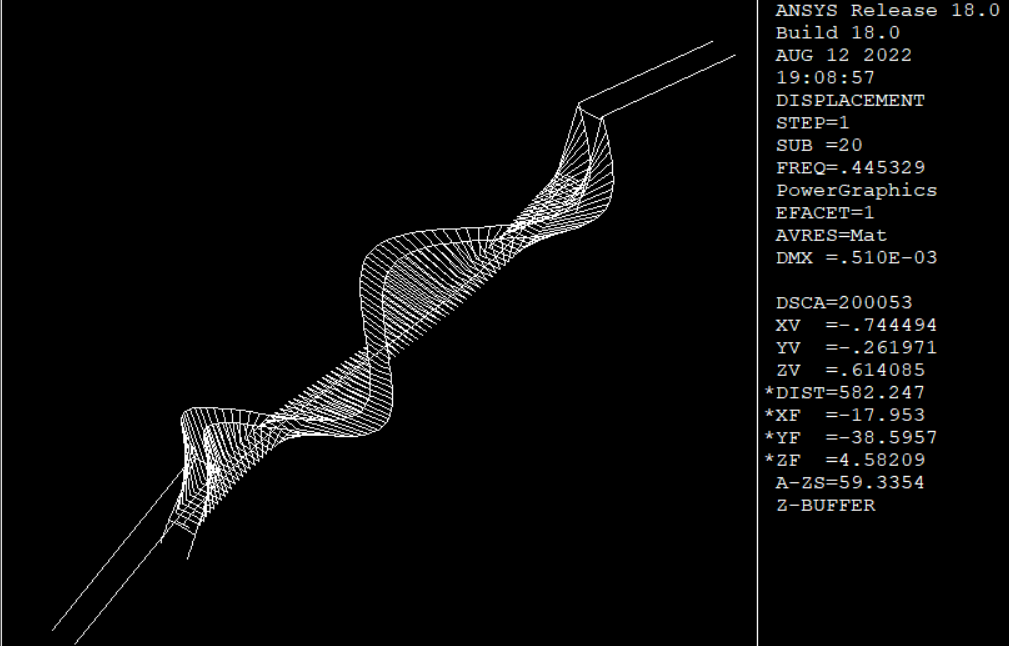

第二十阶
