设计扶壁式挡土墙时，关于扶壁配筋计算有些工程师对具体理论不是很明白，甚至是钢筋摆放位置也不是很清楚，下面我们将截取具体的规范要求，对大家此内容进行梳理。

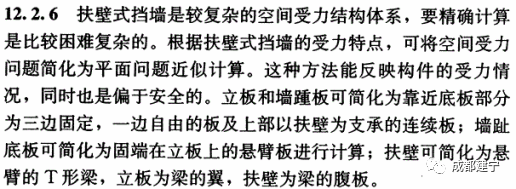

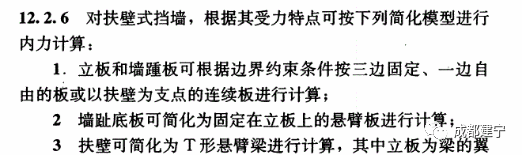

    扶壁式挡土墙的受力特点及计算模型可依据《建筑边坡工程技术规范》 GB50330-2013条文12.2.6及条文说明,具体截图如下：

     通常我们喜欢称扶壁为扶壁板，但其实他的受力模型是T形梁，立板为T形梁的翼，扶壁为T形梁的腹板。

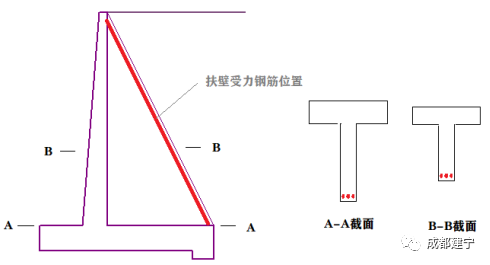

     受力钢筋位置及计算截面如下：

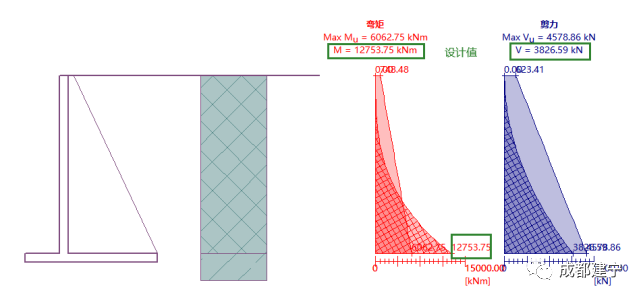

      针对扶壁，从上到下的T形梁的梁高都是不一样的，例如上图的A-A截面及B-B截面，越往下梁高越大。内力计算最大弯矩跟剪力通常是在最底部的A-A截面，如下图：

     根据上面的受力图，我们可以选择分段配筋，上部少配置些钢筋，下部多配置些，具体数值由截面尺寸与受力决定。下面我们介绍一下GEO5的软件的具体操作及对应参数的意义。

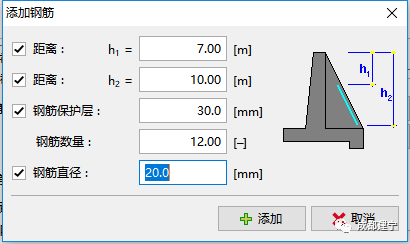

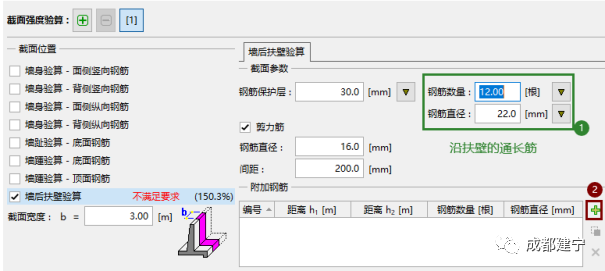

    上图1处的钢筋数量与直径是沿全扶壁的通长筋，设置此通长筋计算出来的Mu≤M，此时需要局部附加钢筋，点击2处的“+”号，在弹出的对话框中勾选距离、钢筋数量与直径，然后才可进行修改，默认的h1=0，h2是到扶壁底部。

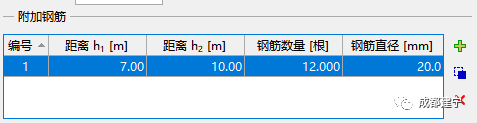

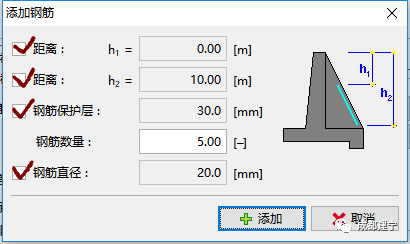

      点击“添加”，附加钢筋新增一组编号为1的附加钢筋。双击此附加筋可以进行修改，点击右下角的“x”号可以删除。

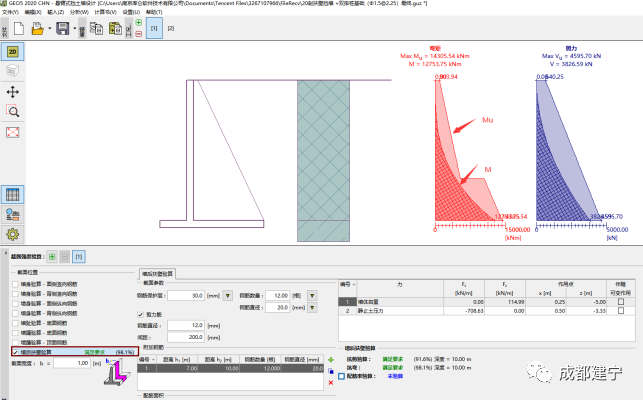

     点击“添加”完成点击确认后，可以发现弯矩会有变化。可以依据变化再次调整，最终使得Mu的图形完全包住M图形。同时我们可以去检查一下配筋率。

     点击勾选配筋率验算，发现配筋率不满足要求。。

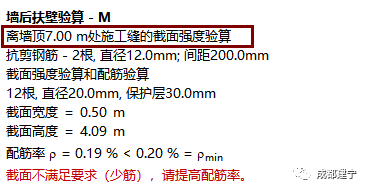

    仔细观察发现这个抗弯验算的深度由上图的10m自动变成了这里的7m，点击，发现7m处“少筋”，需要再去调整附加筋，让7m位置处抗弯钢筋多一点，最简单的是附件筋范围上移动，h1由7变成6m。

结论：

1.扶壁受力钢筋每层摆放不应超过允许最多摆放的根数的最大值（满足保护层及钢筋间距的要求）。一排放不下可以放置两排。

2.巧用附加钢筋，设置附加钢筋后仍有指标未满足，可以再次调整。

3.配筋率验算要仔细辨别验算截面的位置，在需要的地方去增加或减少钢筋。
