钢箱梁桥构造与受力超全解读
土垚垚
土垚垚 Lv.2
2022年08月31日 14:38:26
来自于桥梁工程
只看楼主

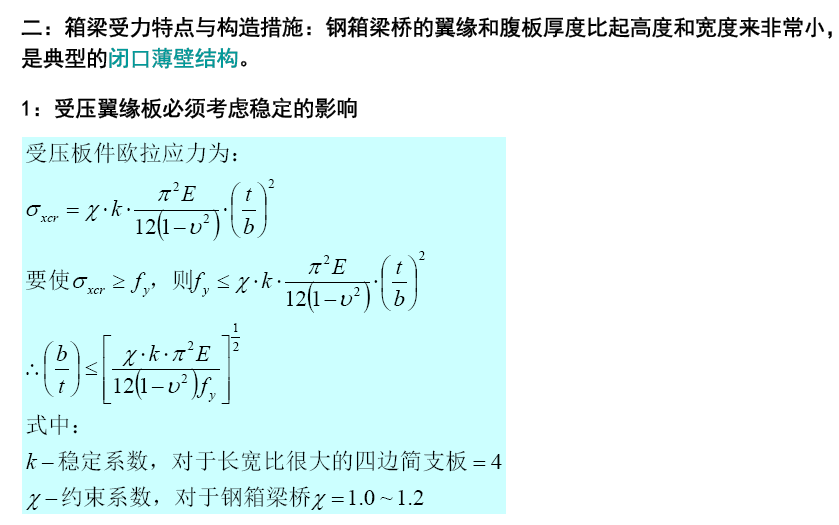

一 钢箱梁桥的结构形式与总体布置 不设加劲肋的箱梁的破坏形式： 二、主梁 三、横隔板 四、钢箱梁受力分析

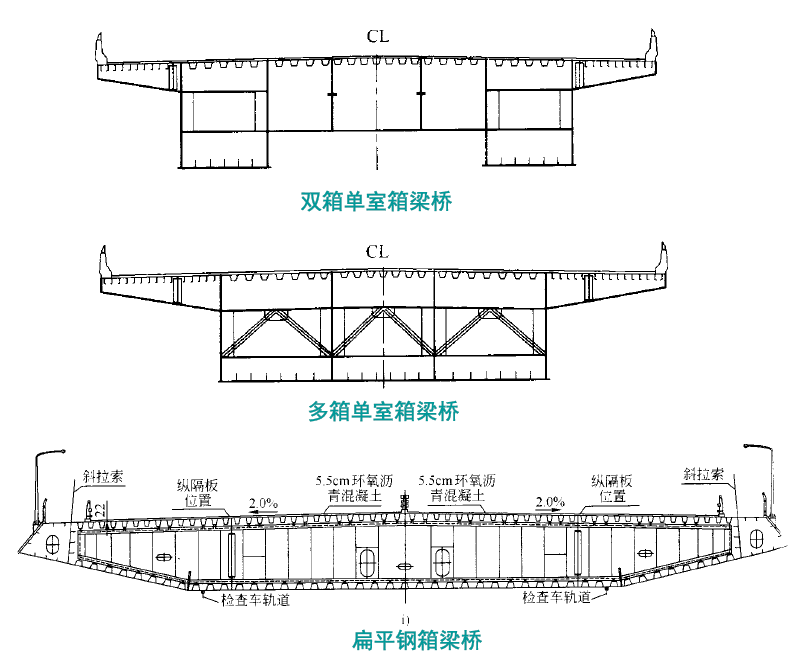

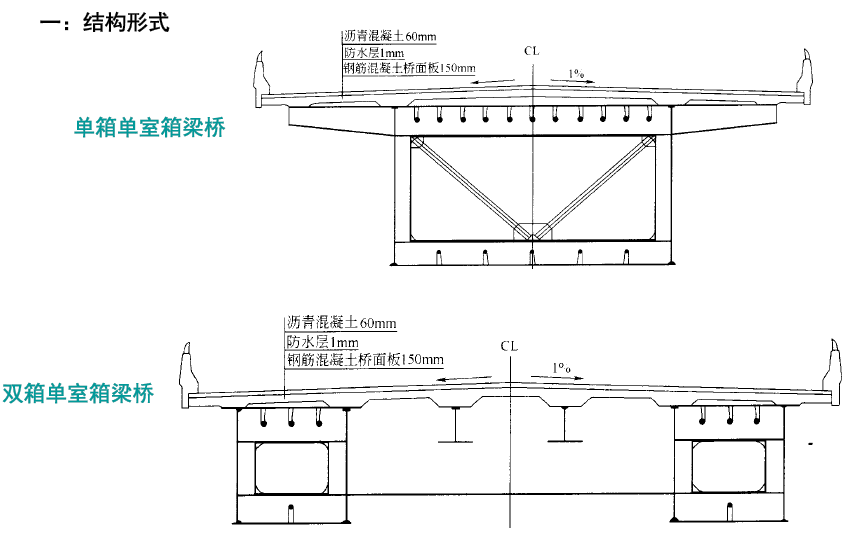

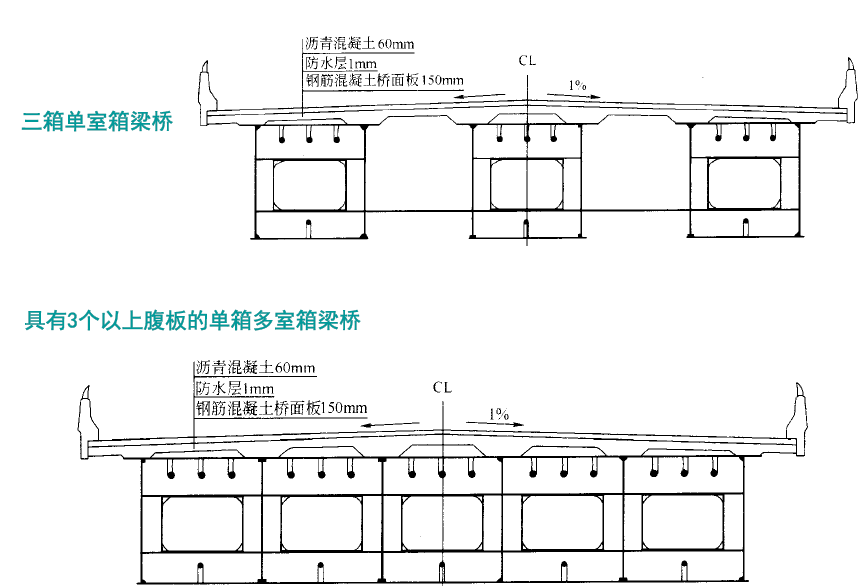

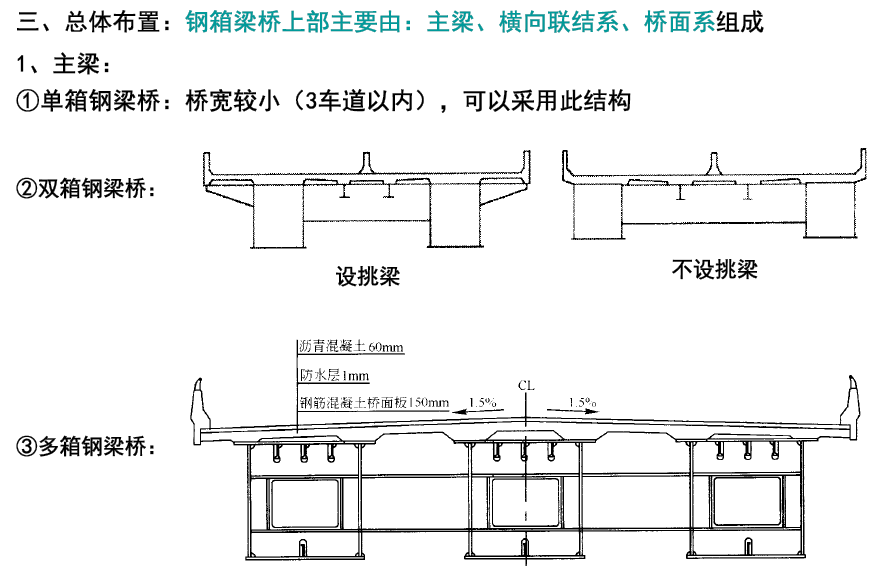

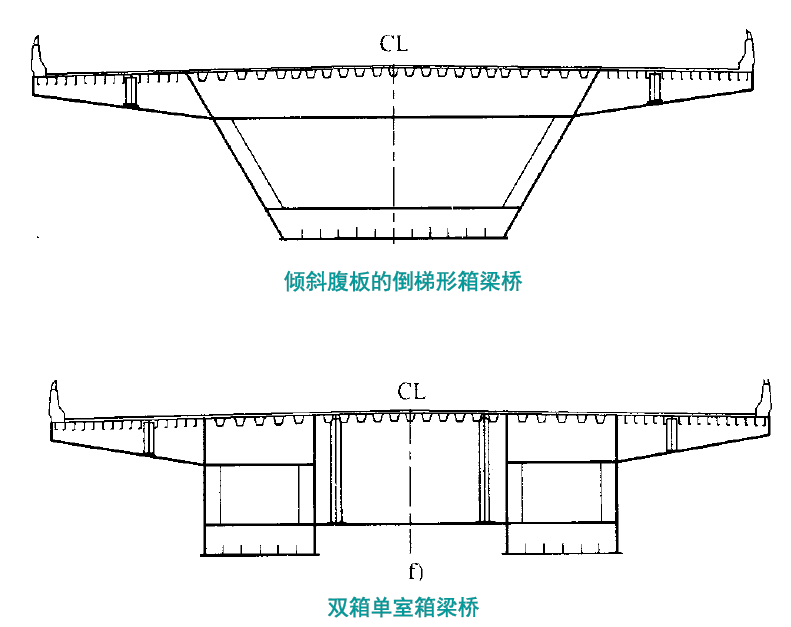

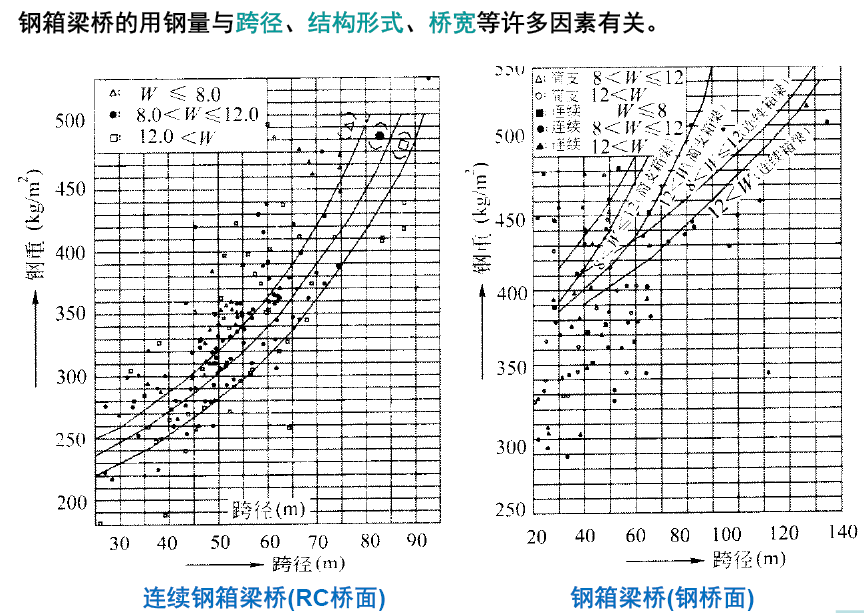

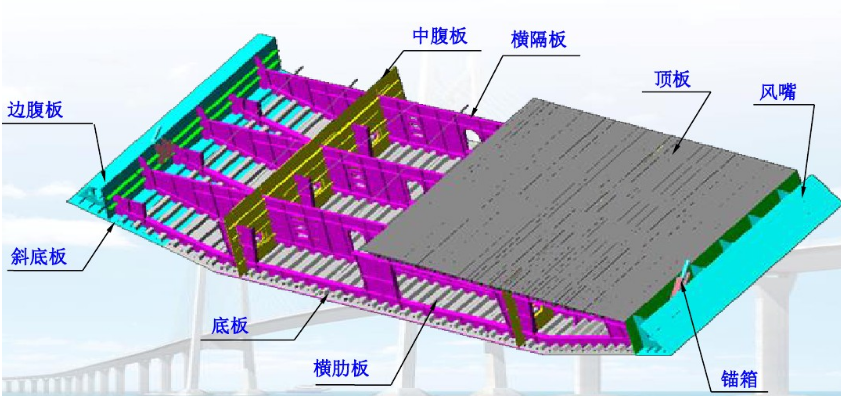

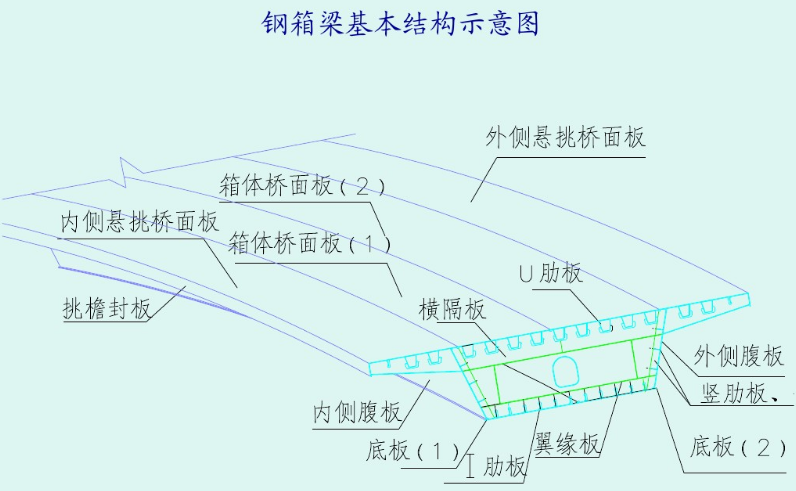

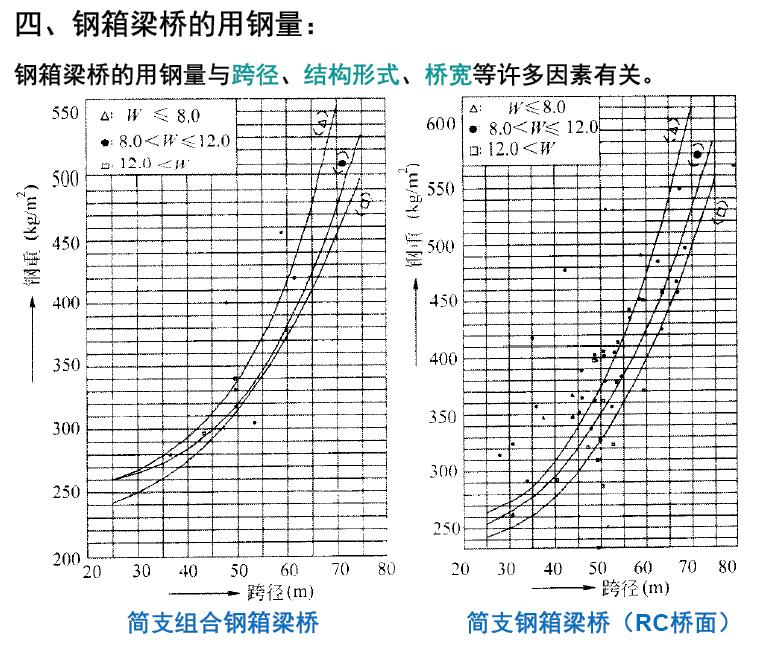

一 钢箱梁桥的结构形式与总体布置

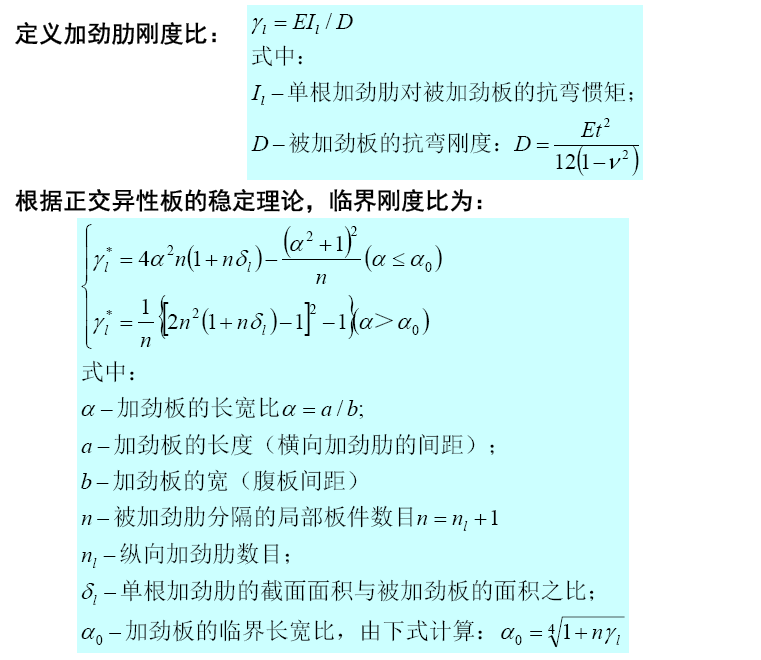

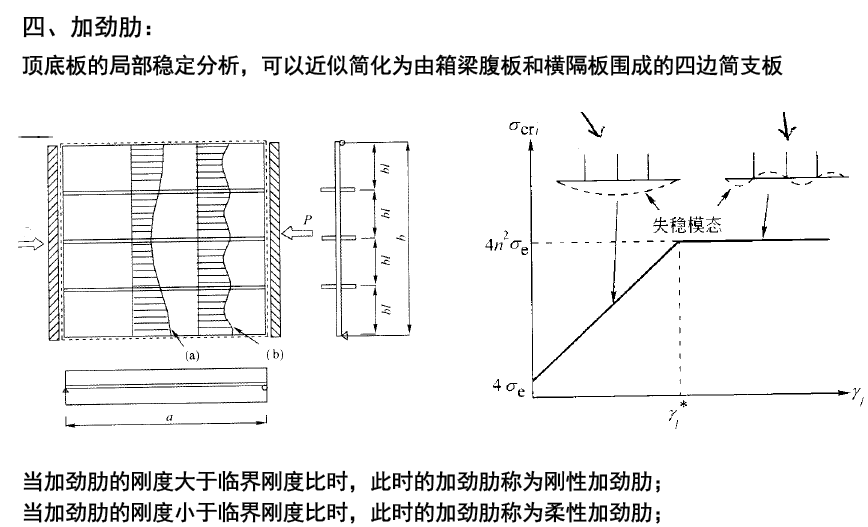

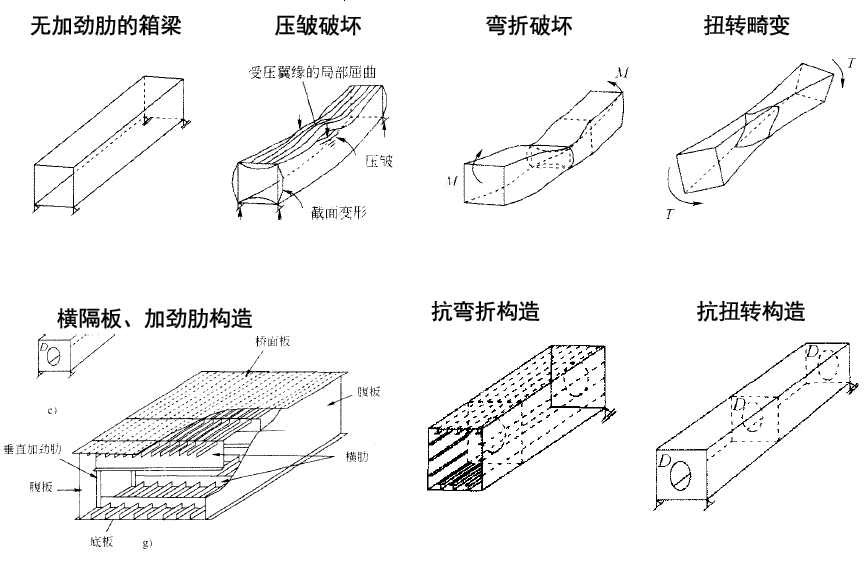

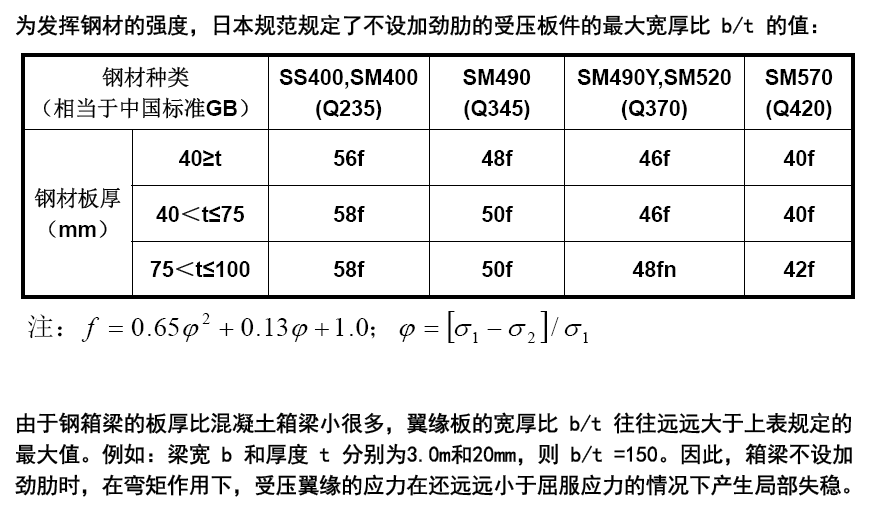

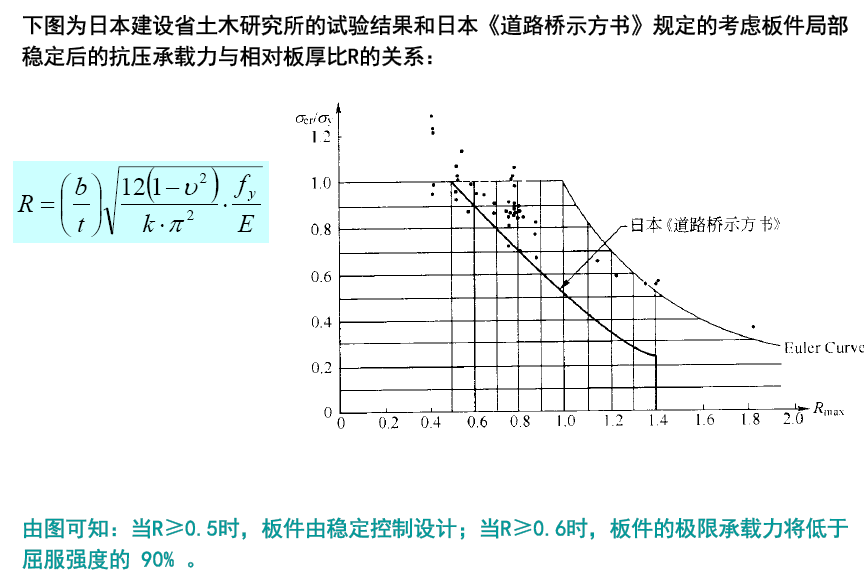

不设加劲肋的箱梁的破坏形式：

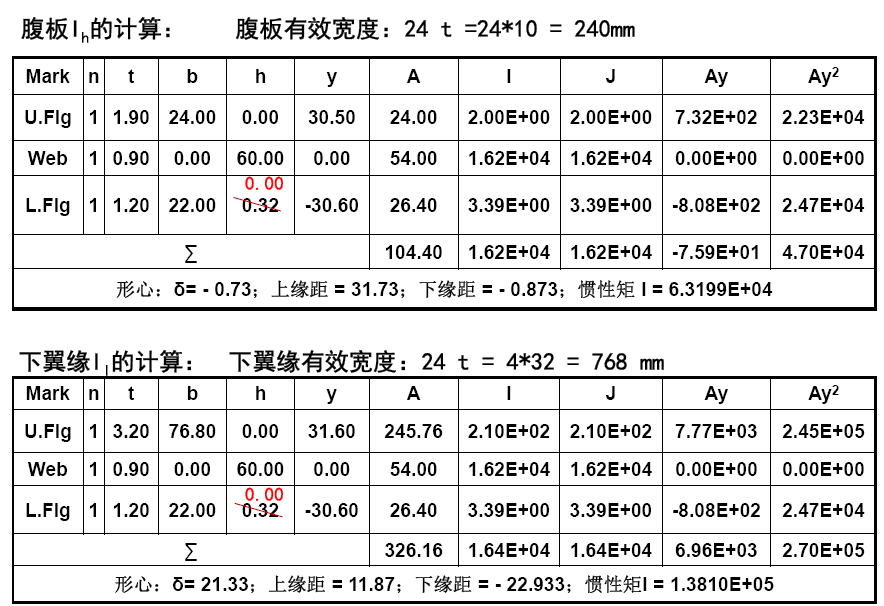

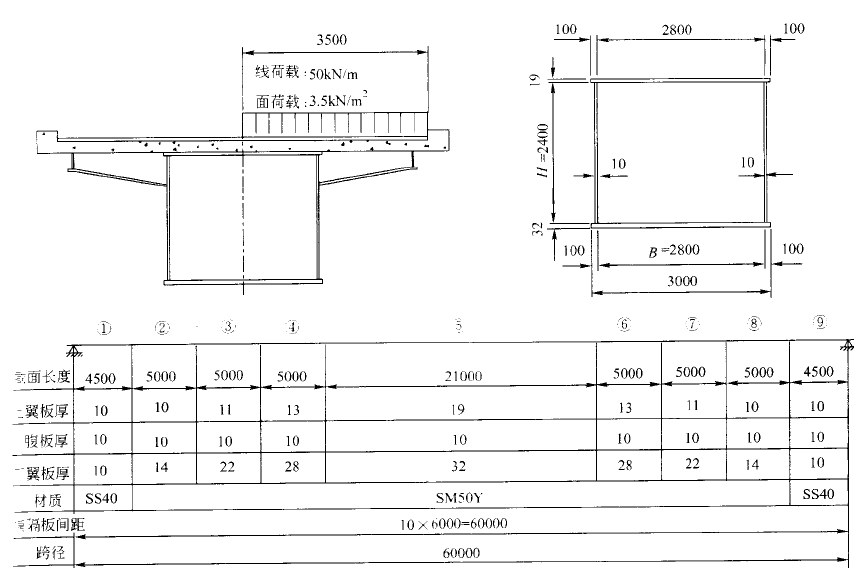

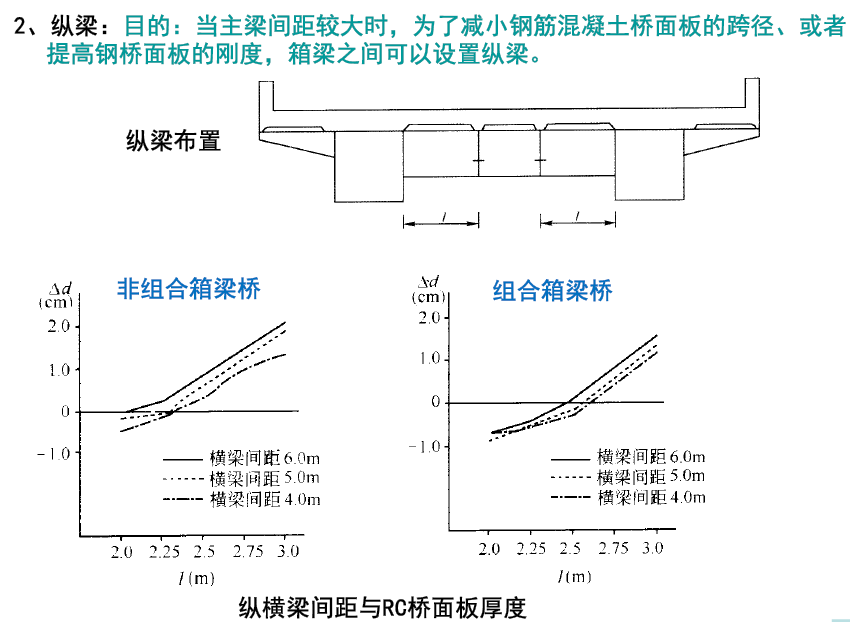

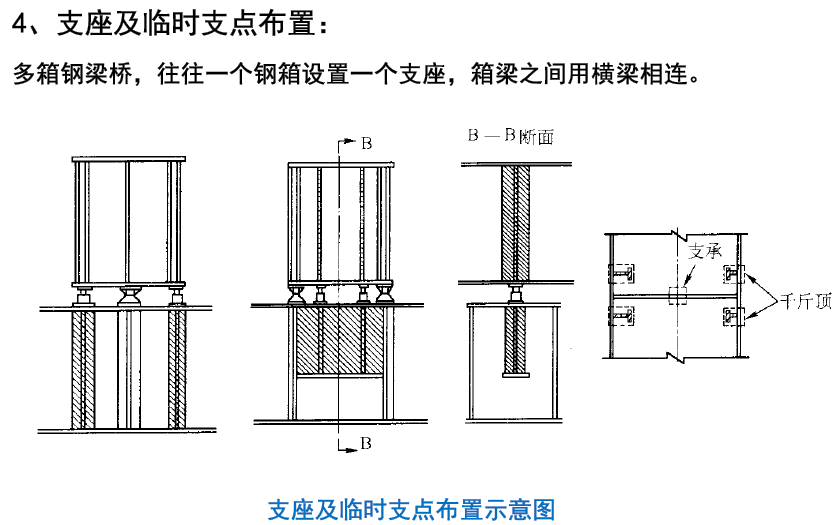

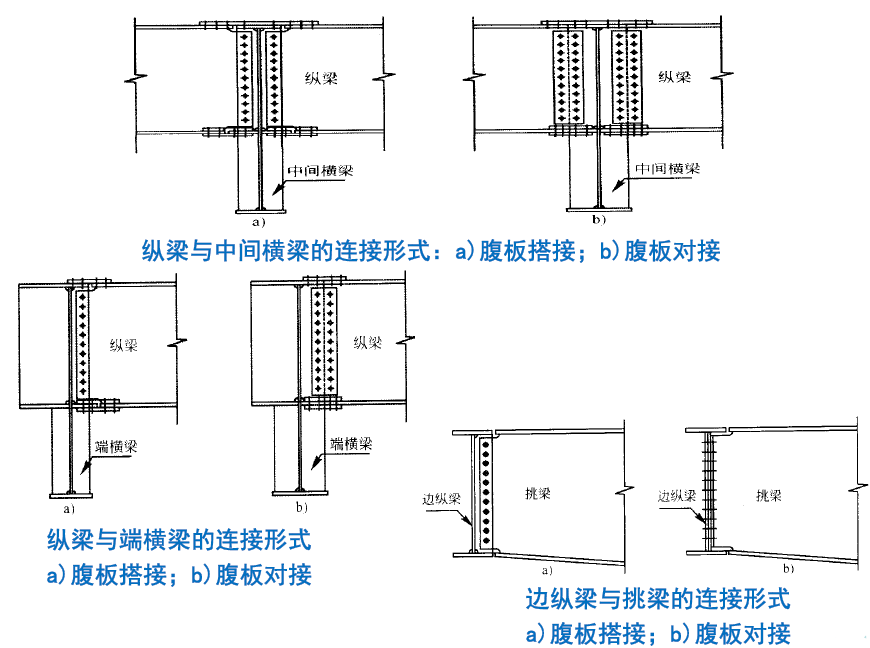

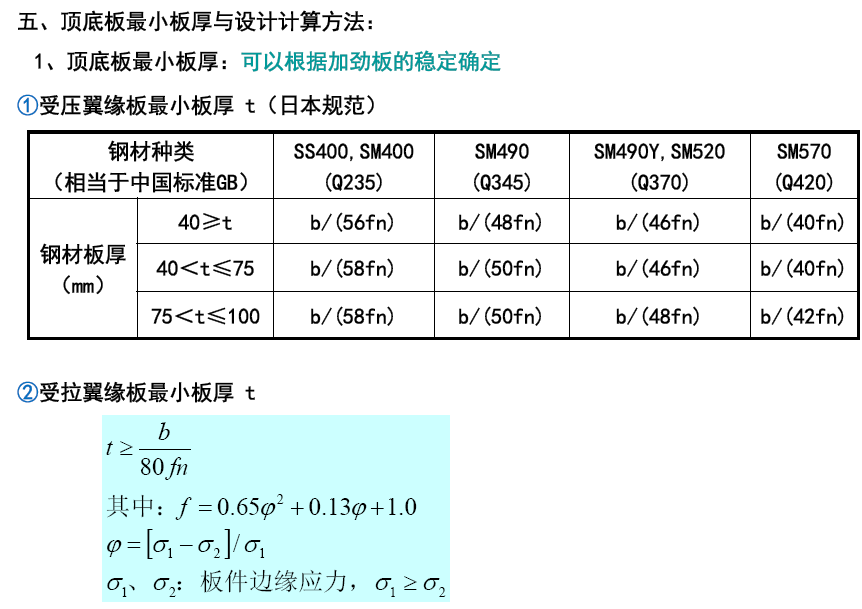

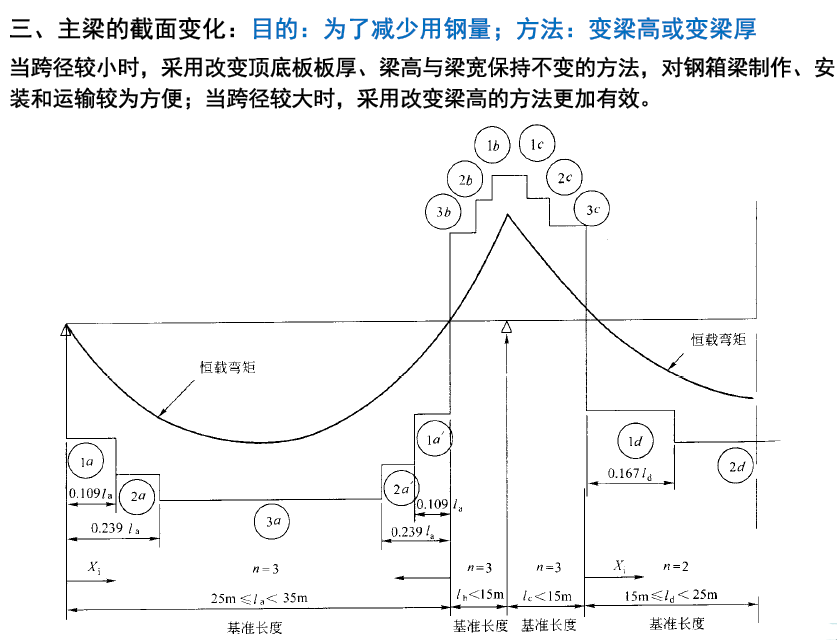

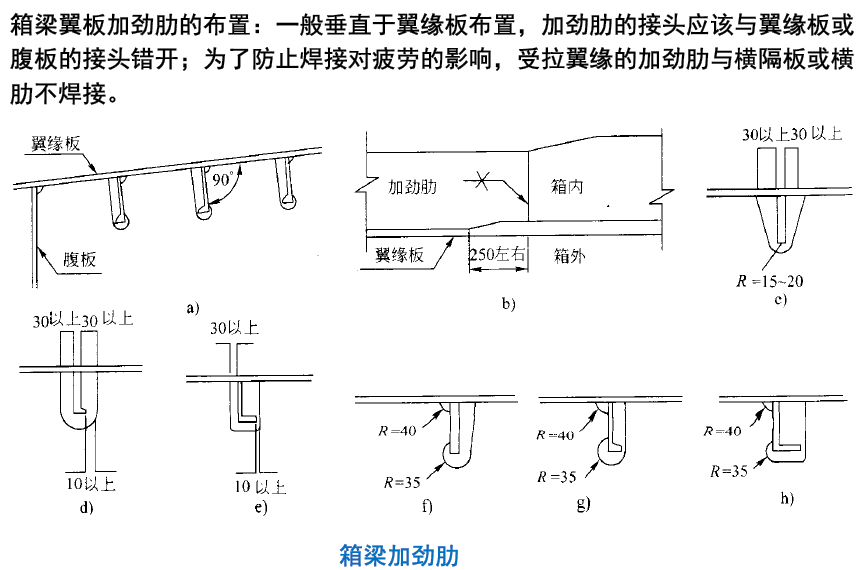

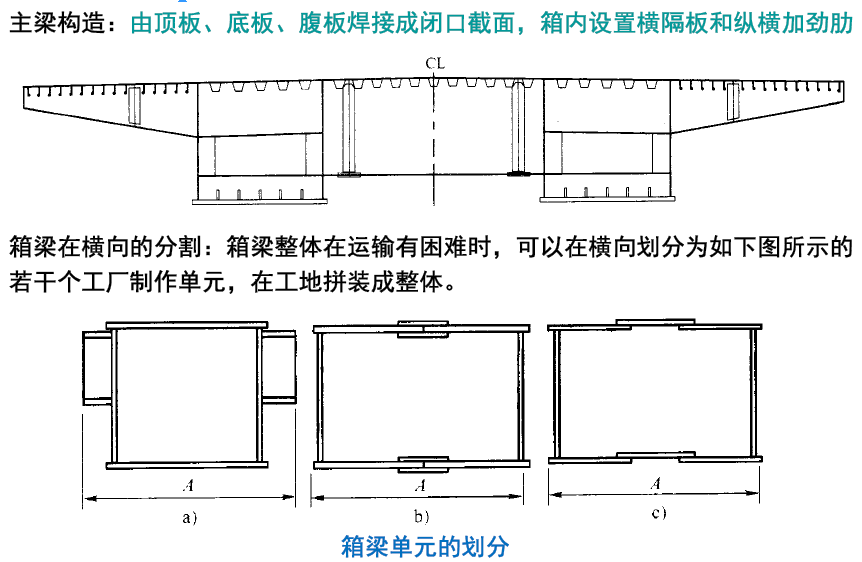

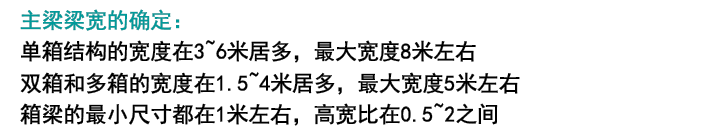

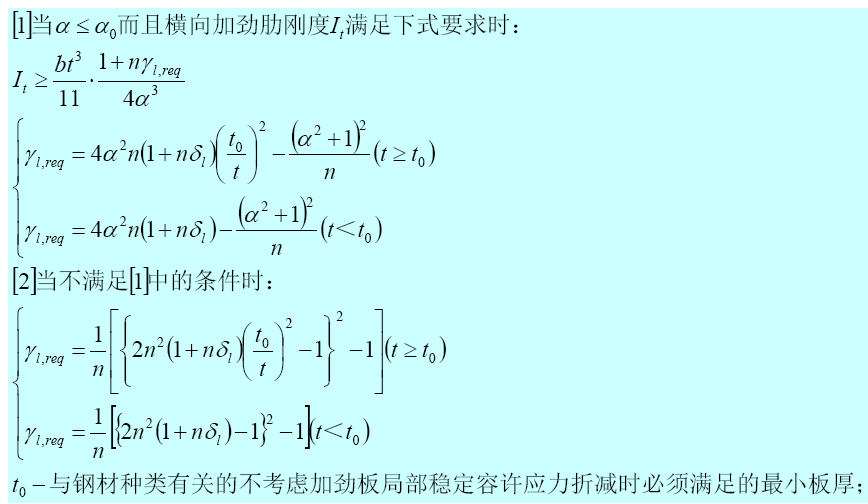

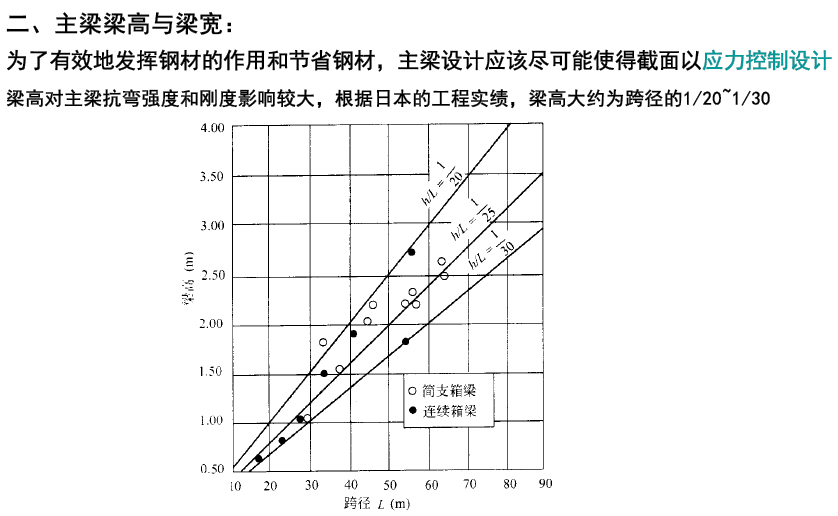

二、主梁

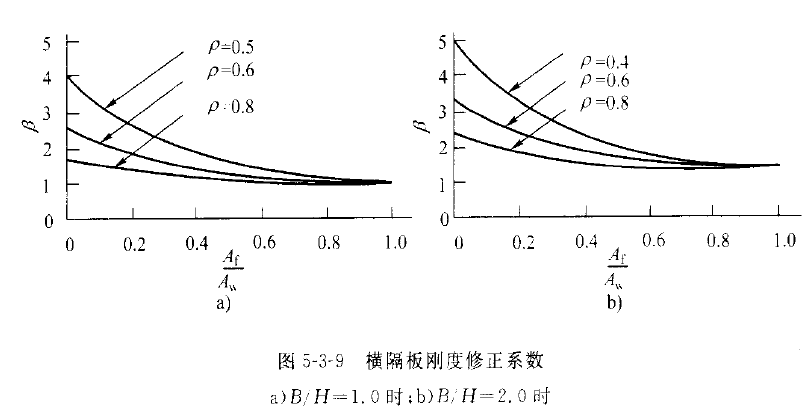

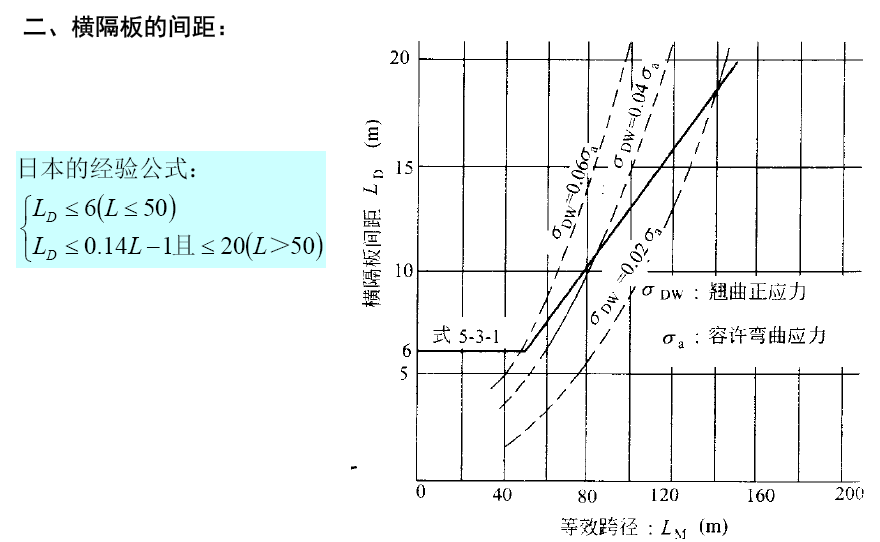

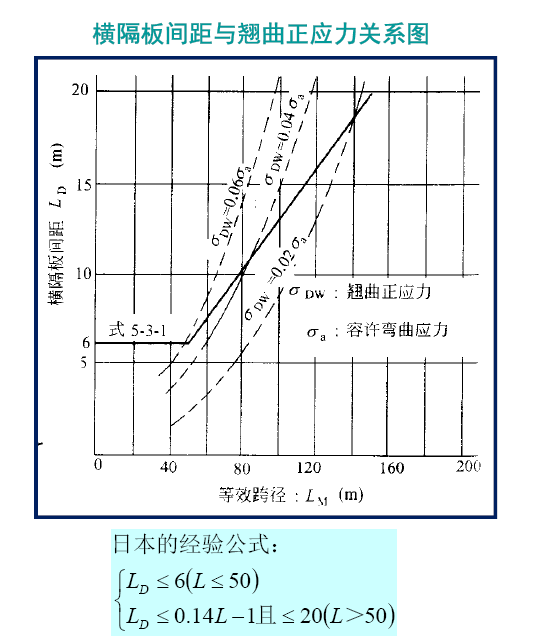

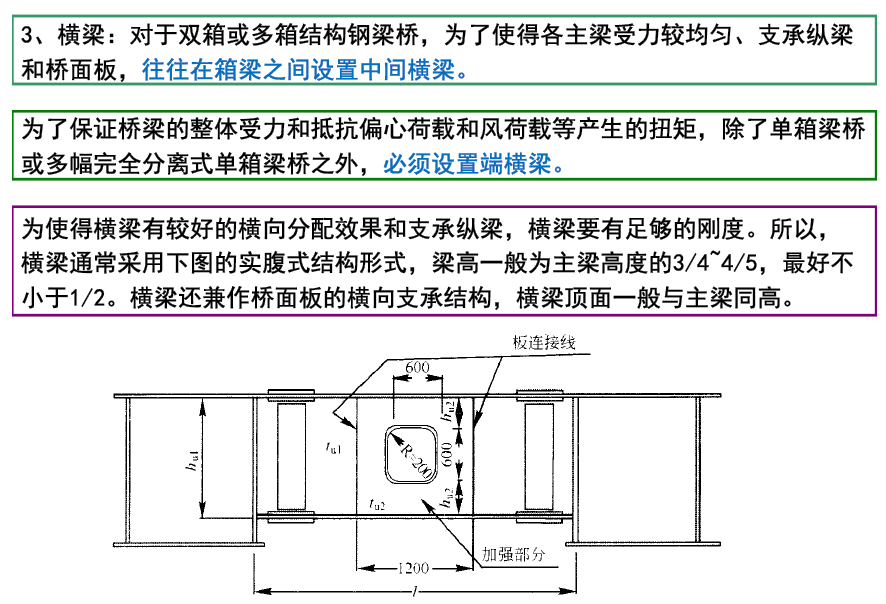

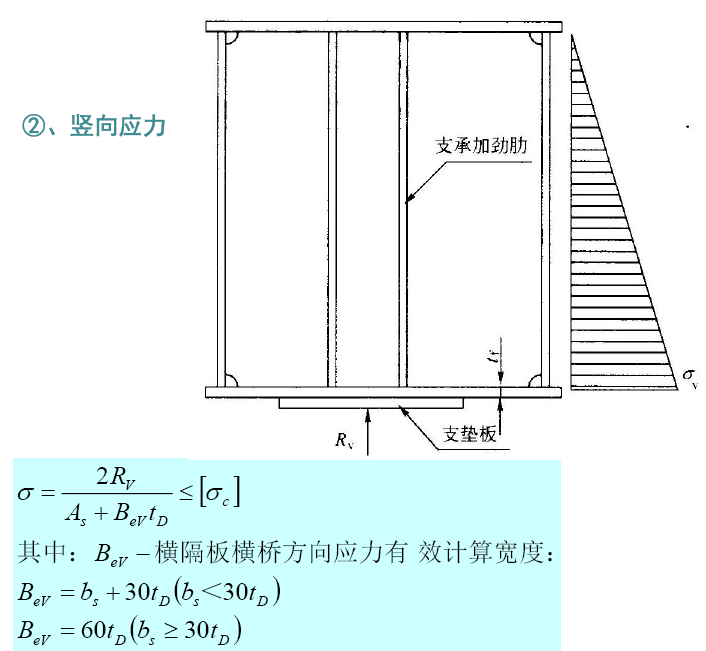

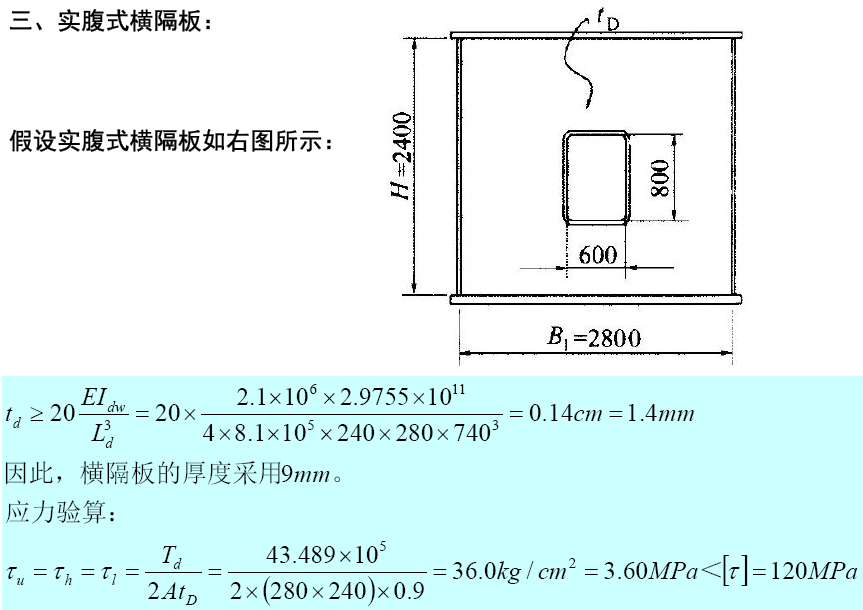

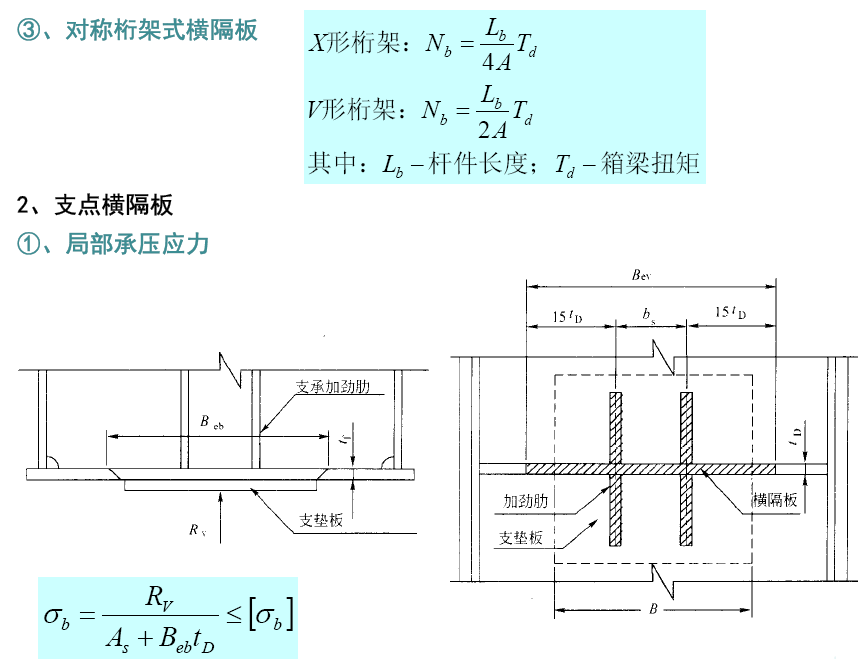

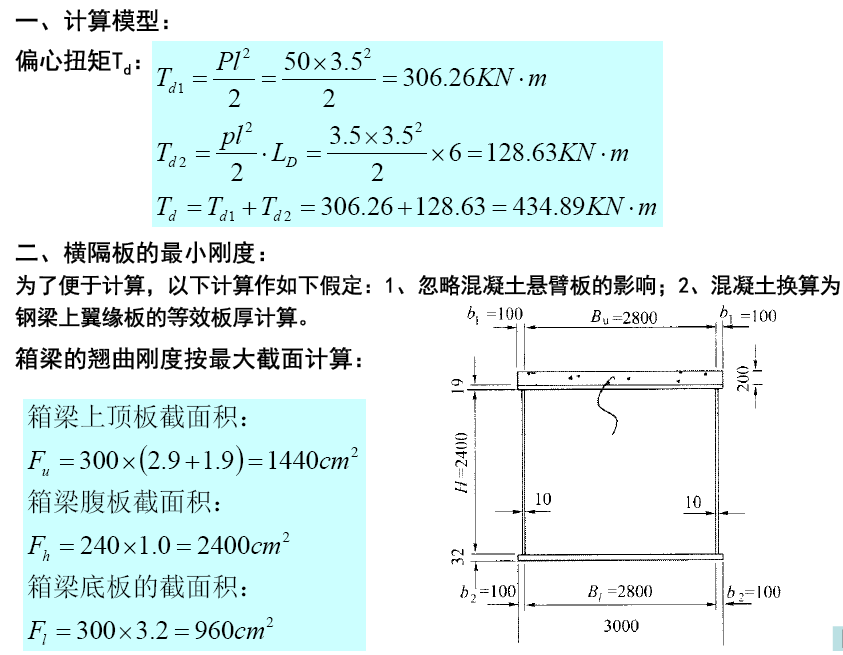

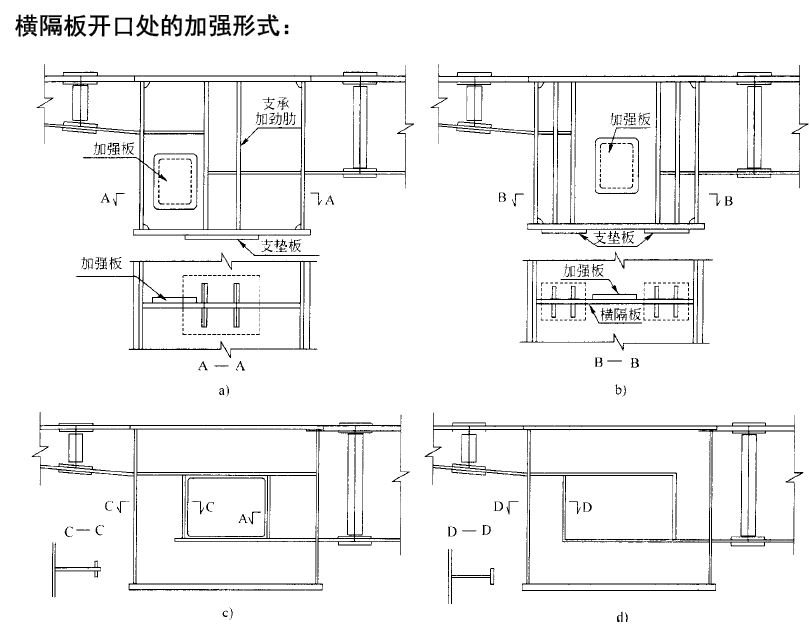

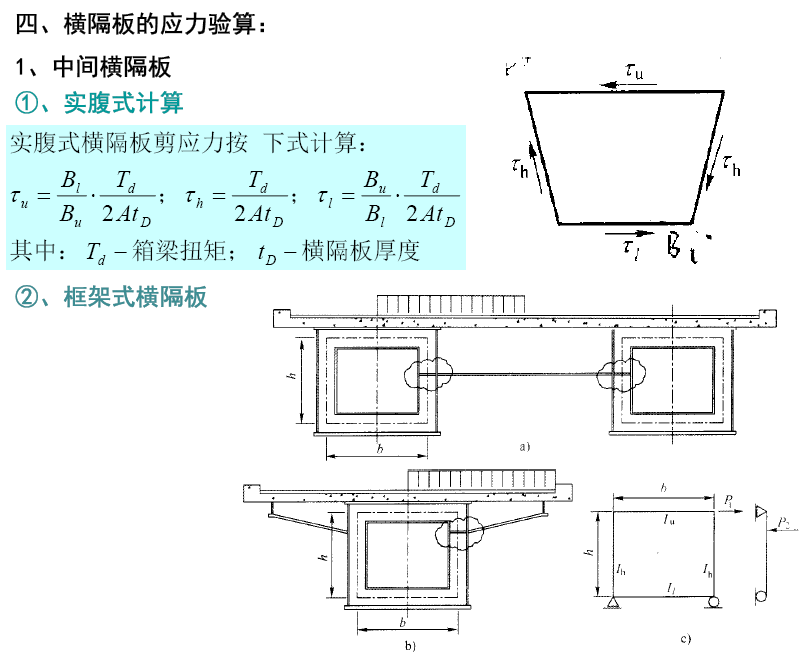

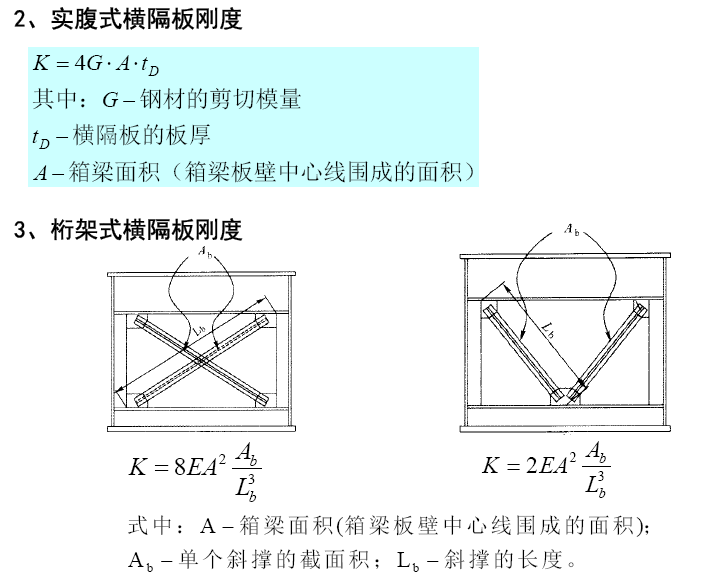

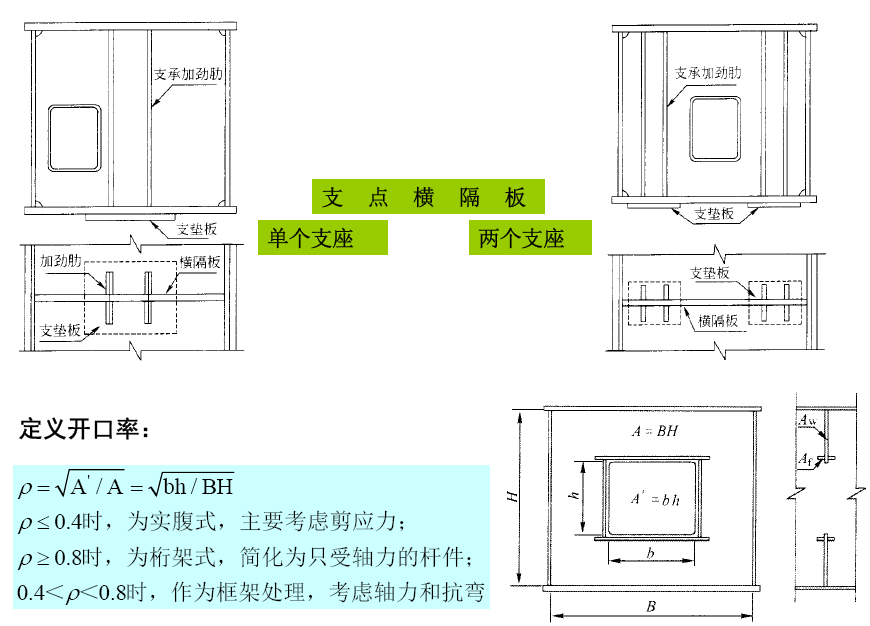

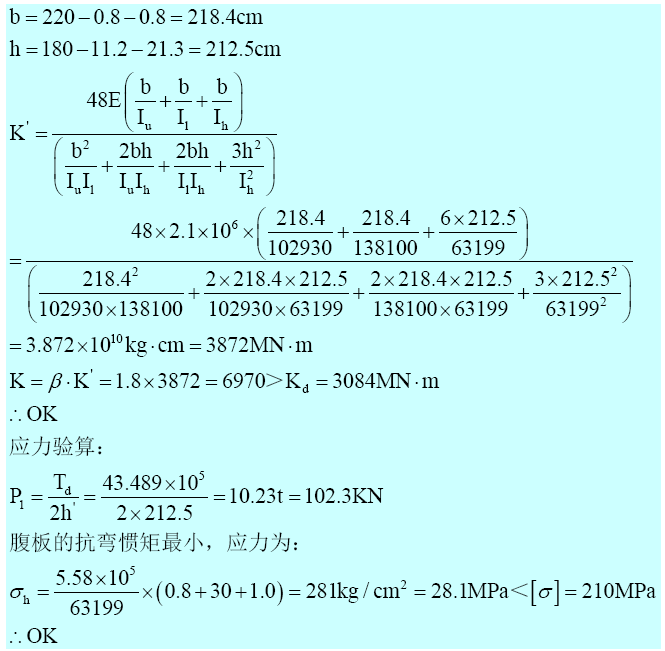

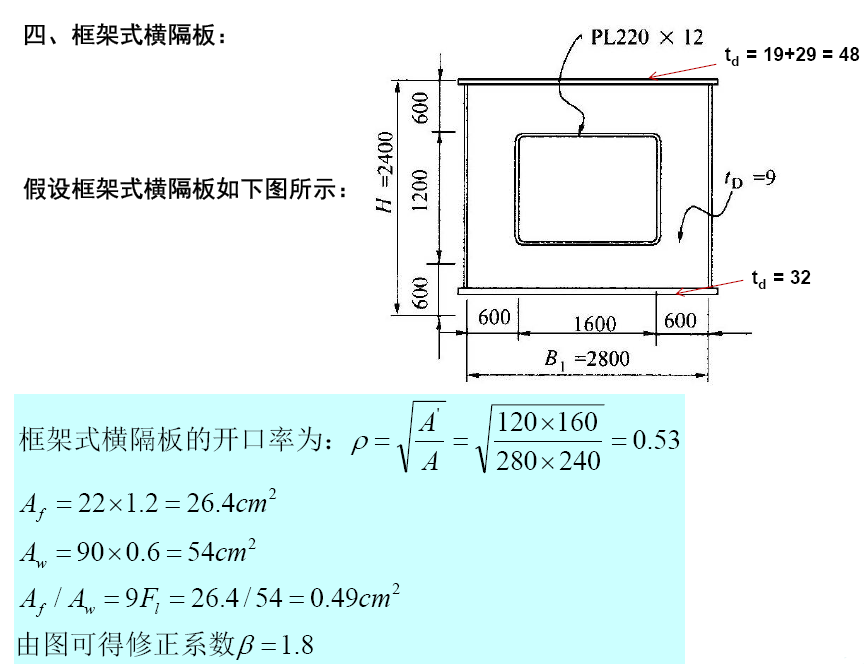

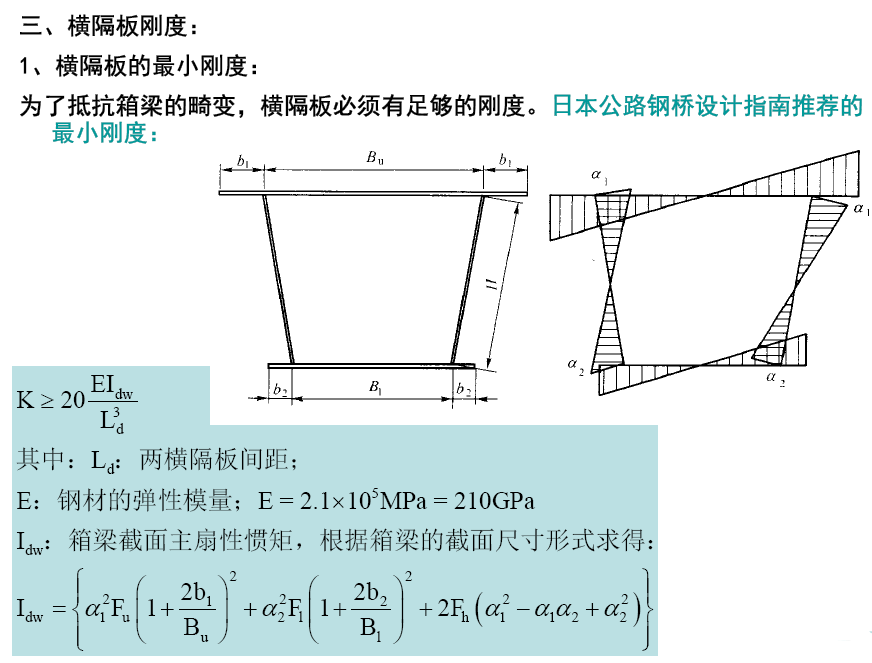

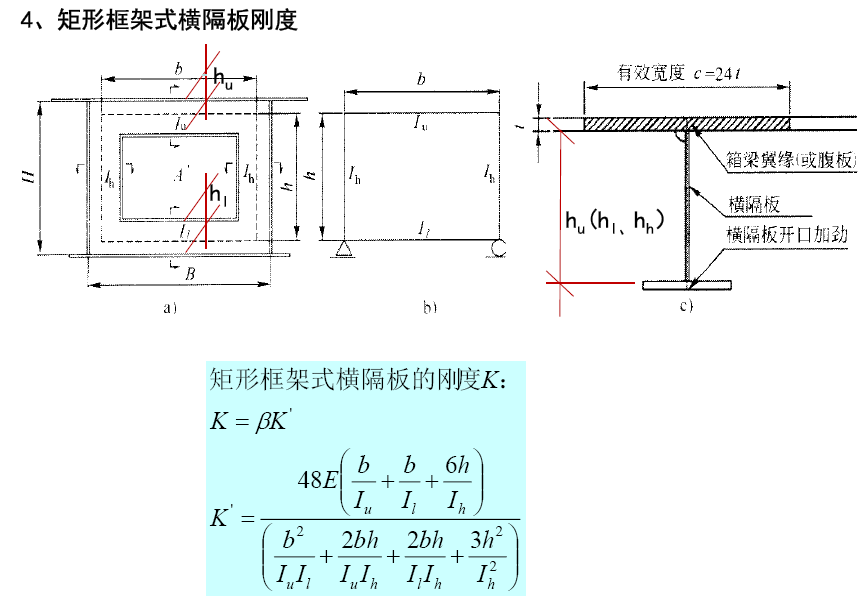

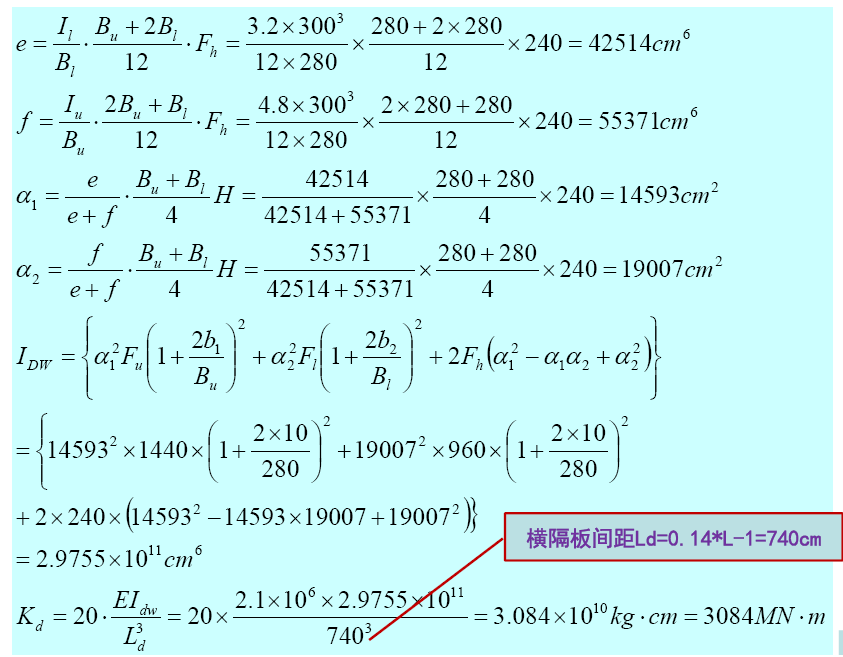

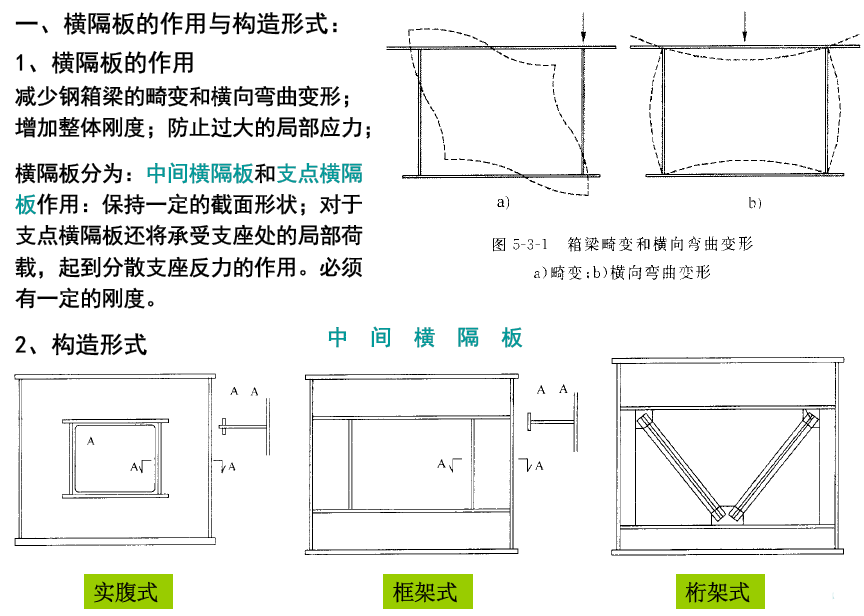

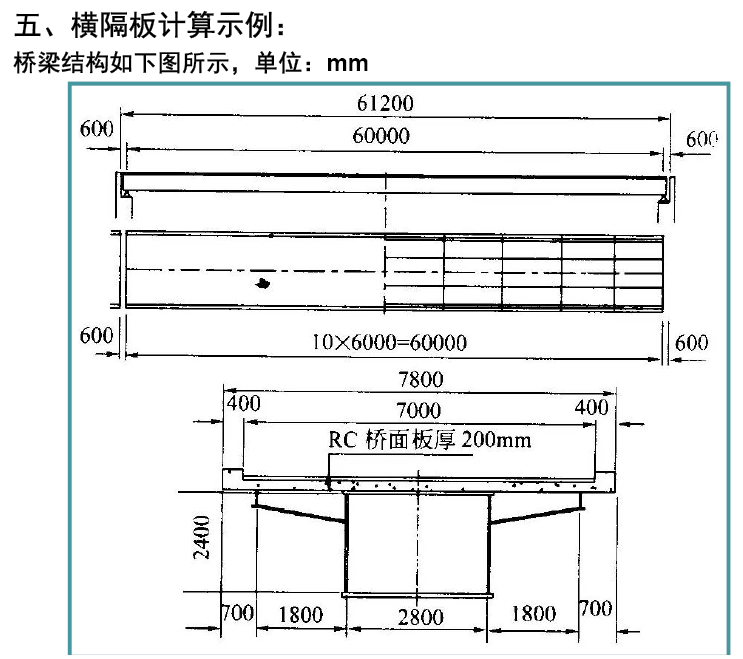

三、横隔板

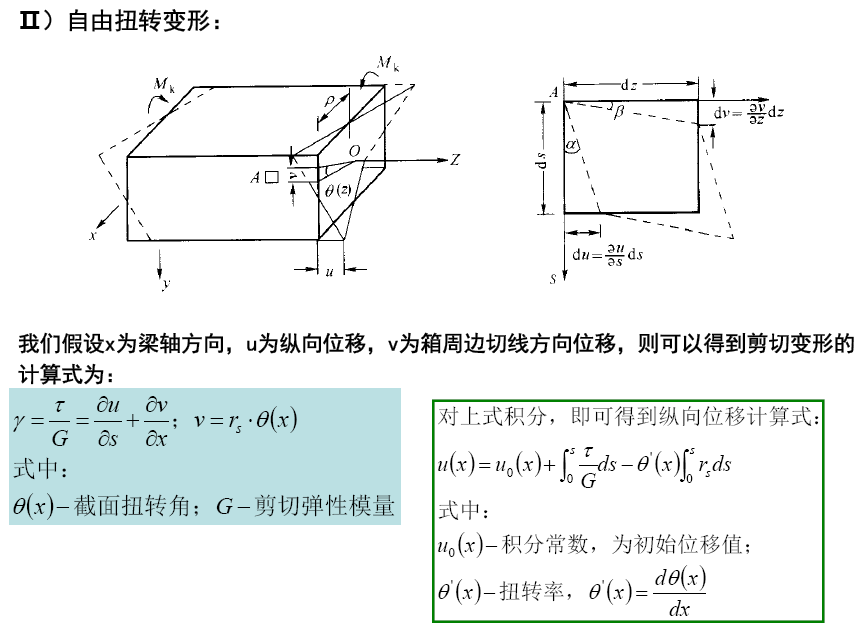

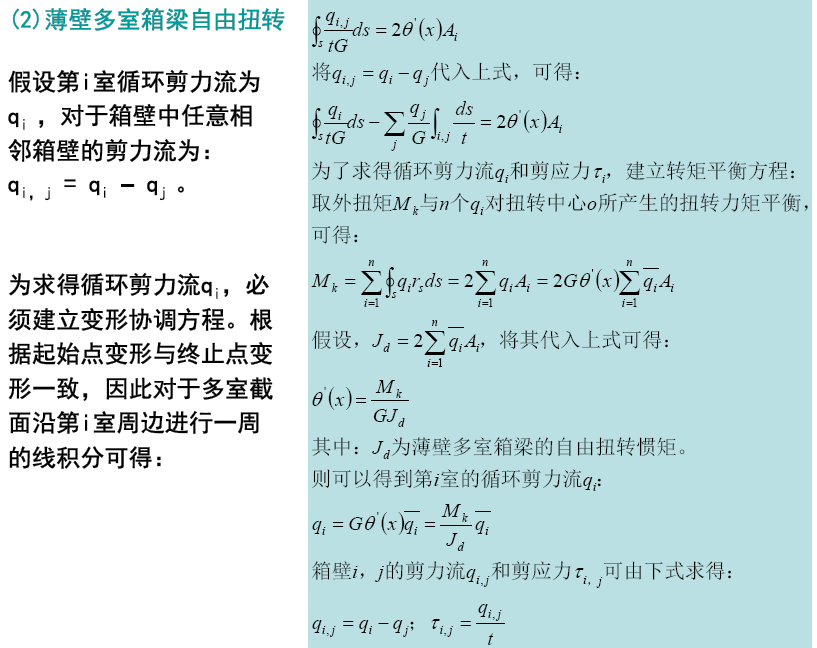

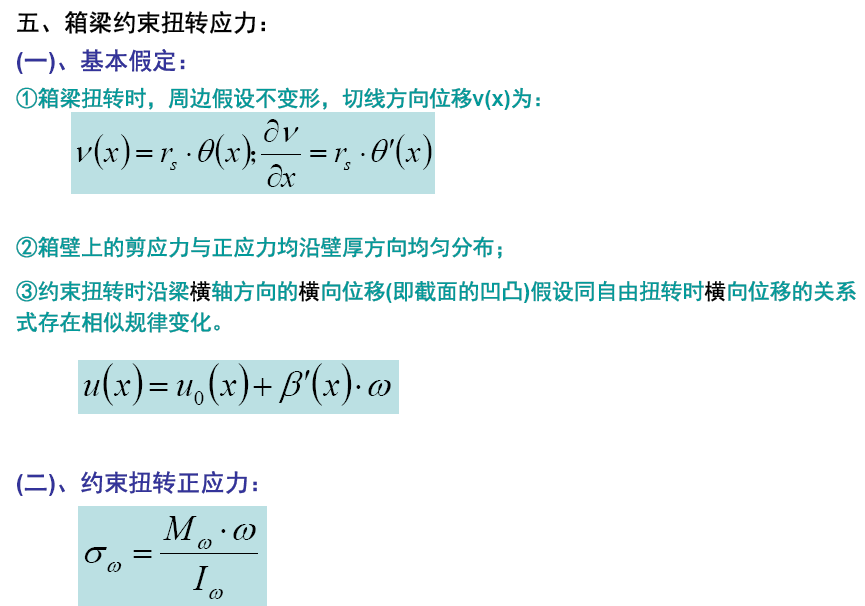

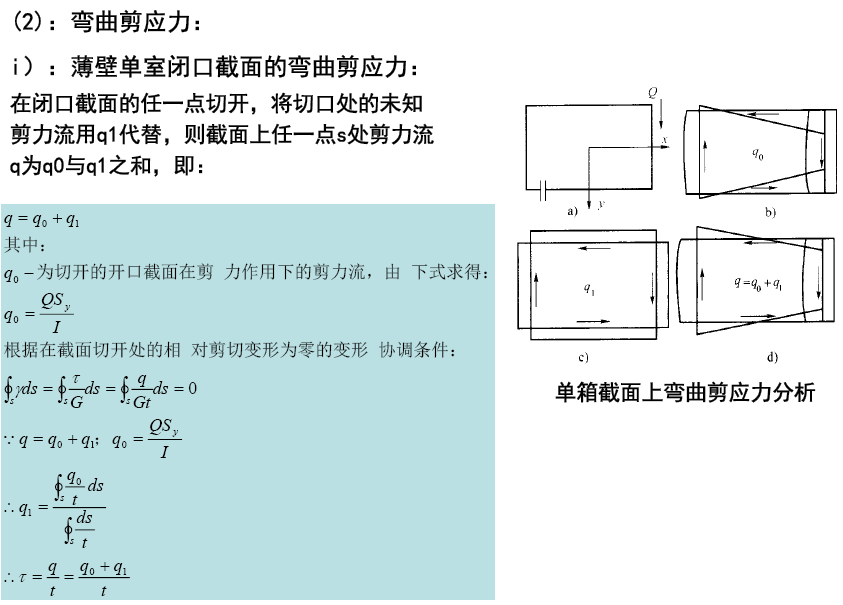

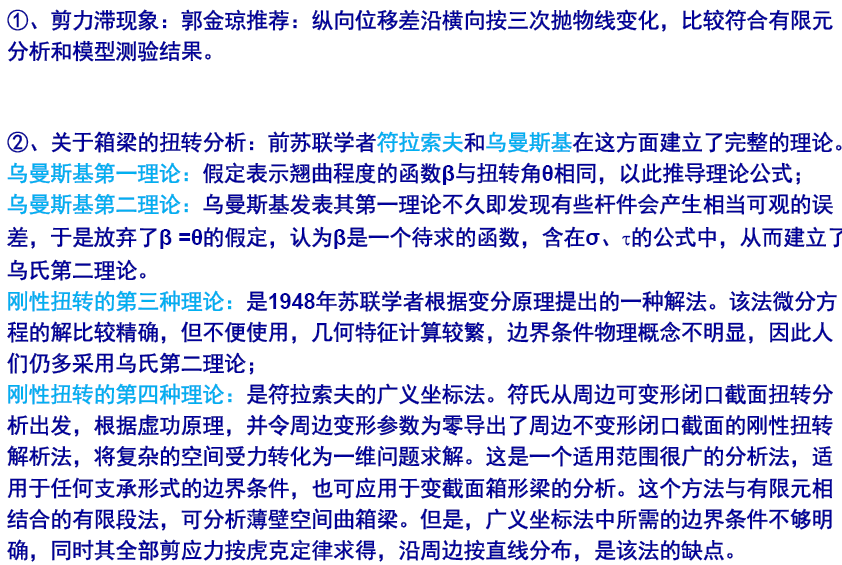

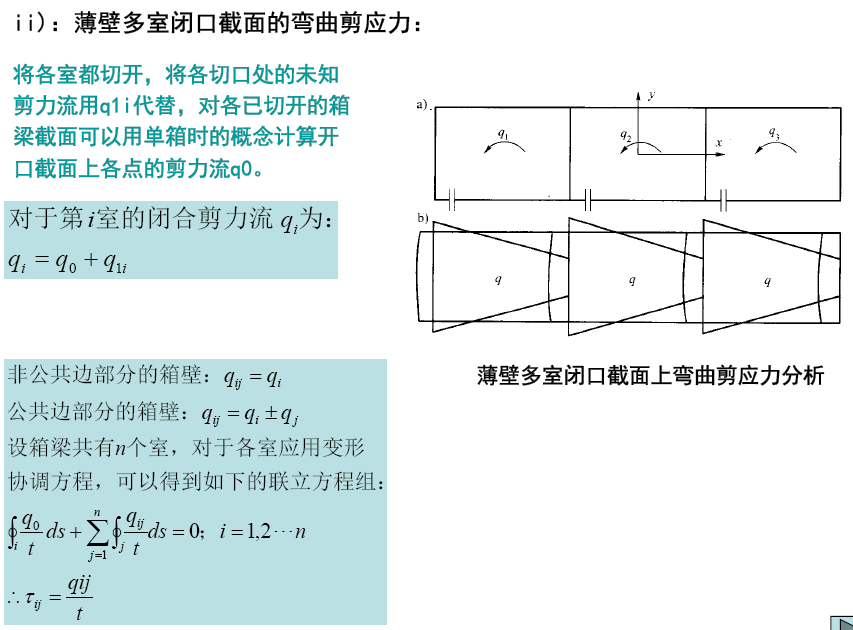

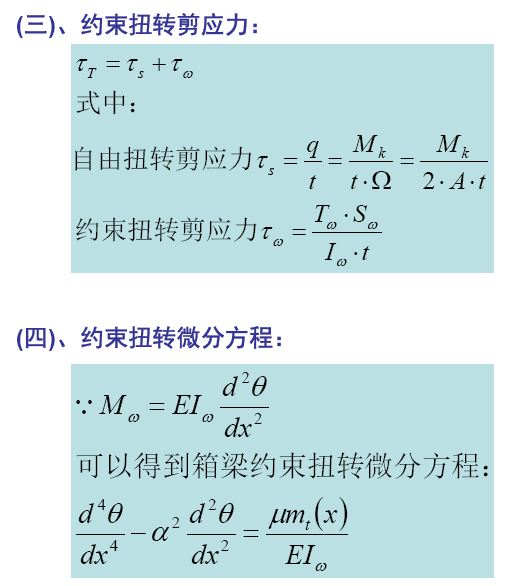

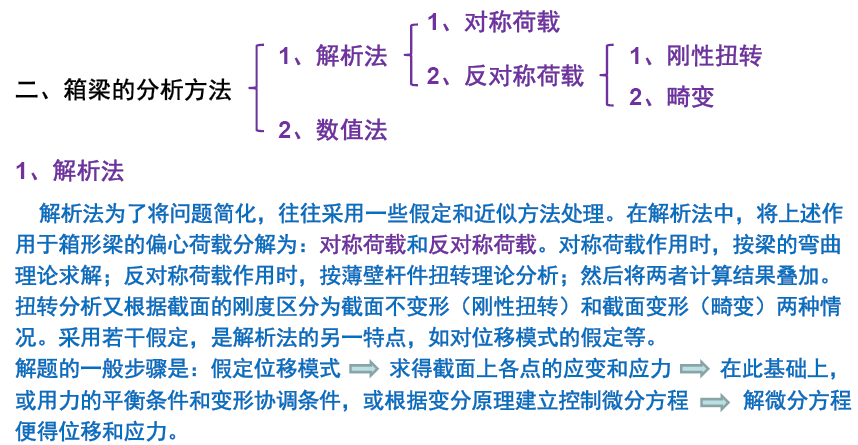

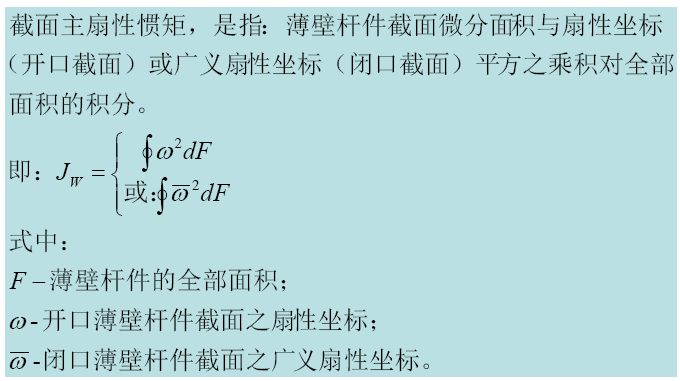

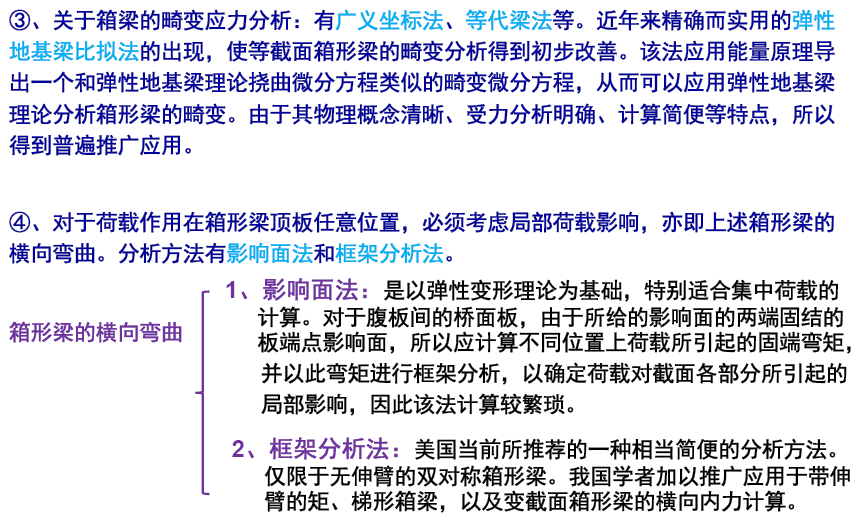

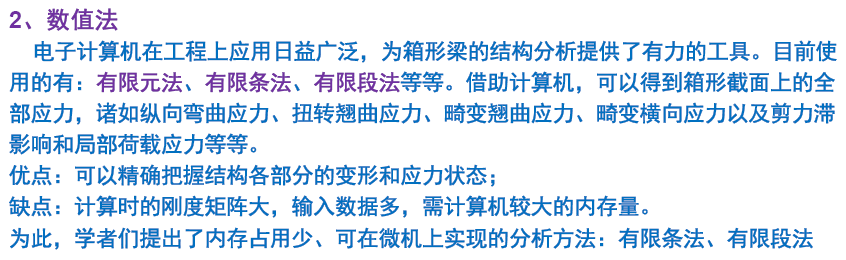

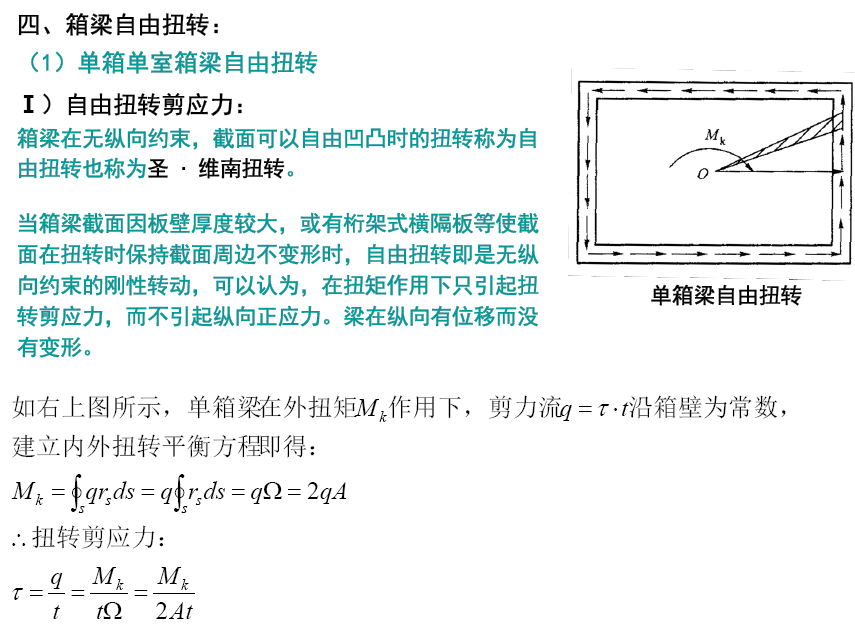

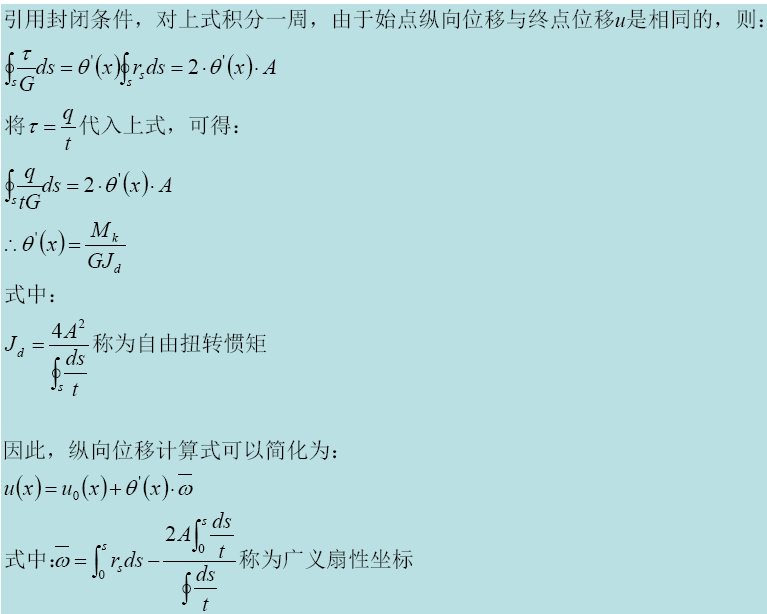

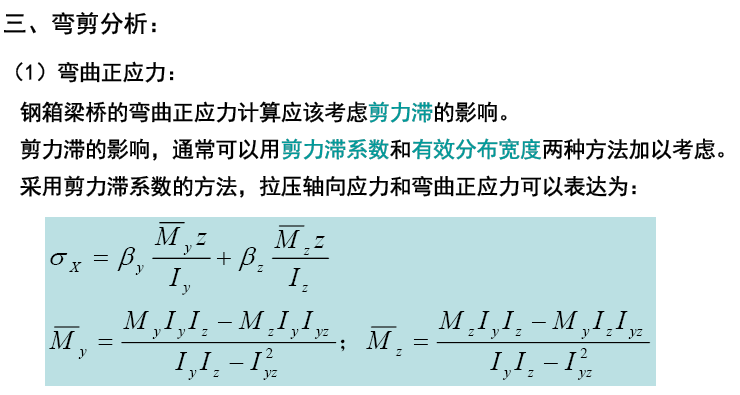

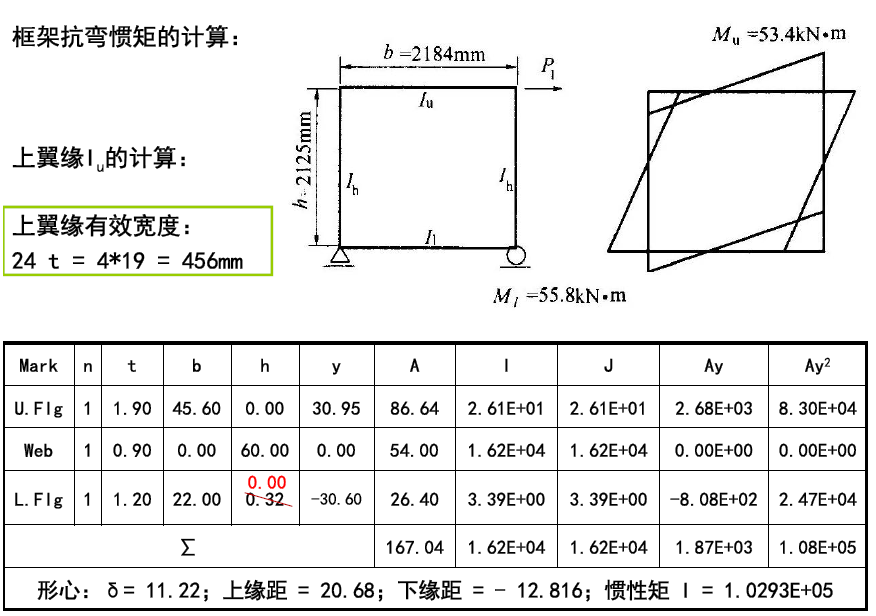

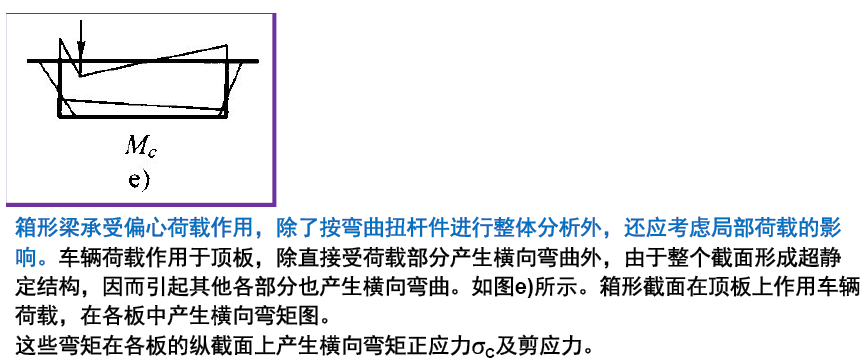

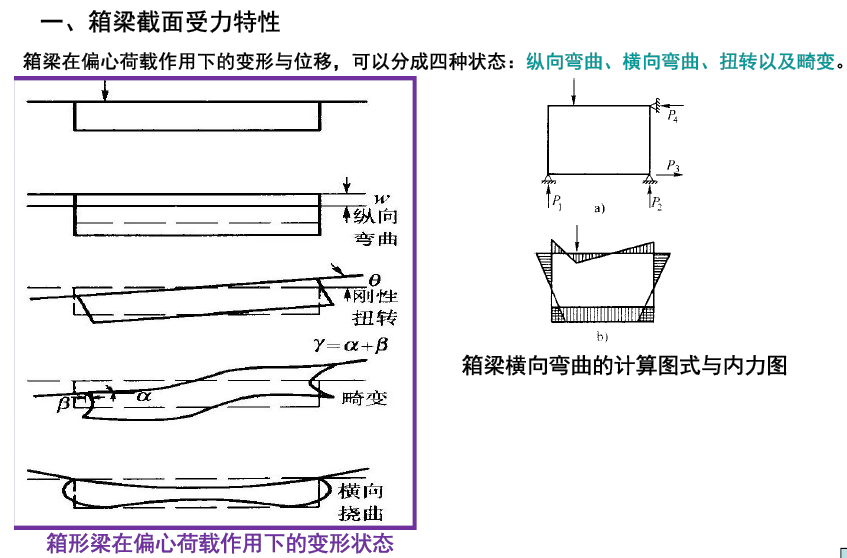

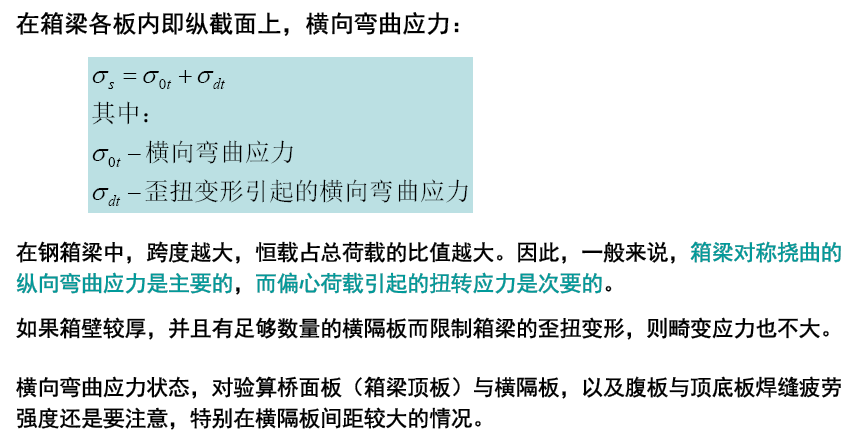

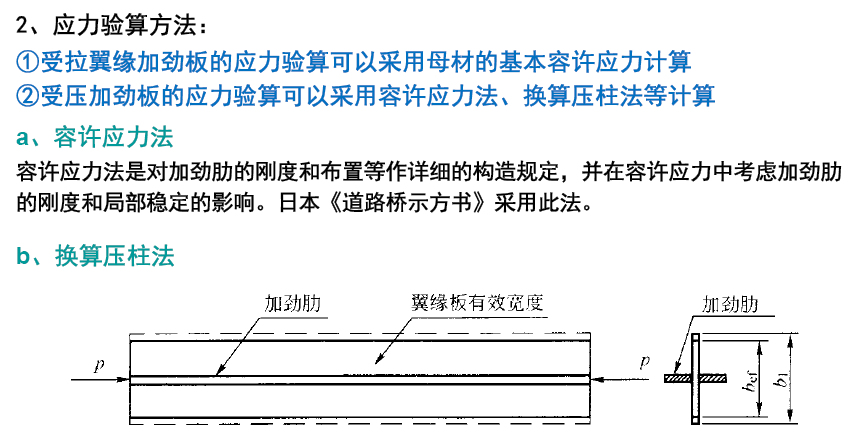

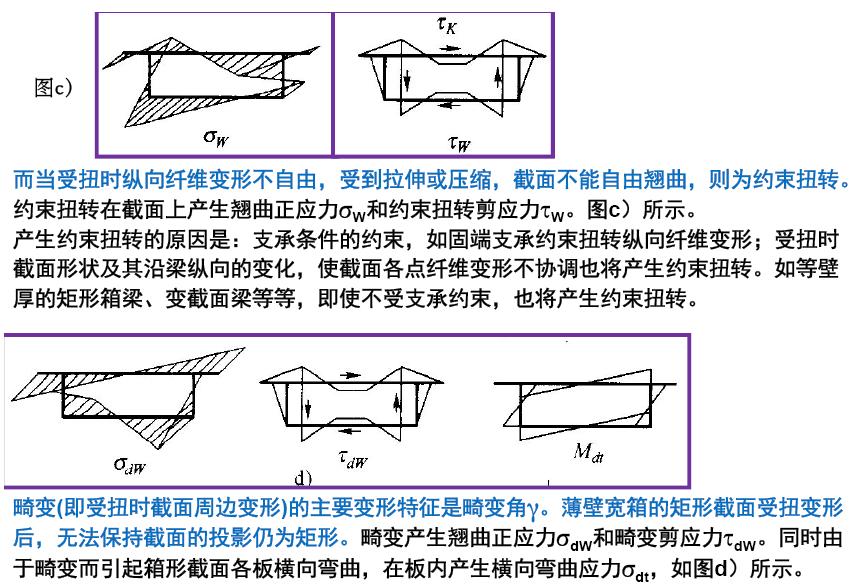

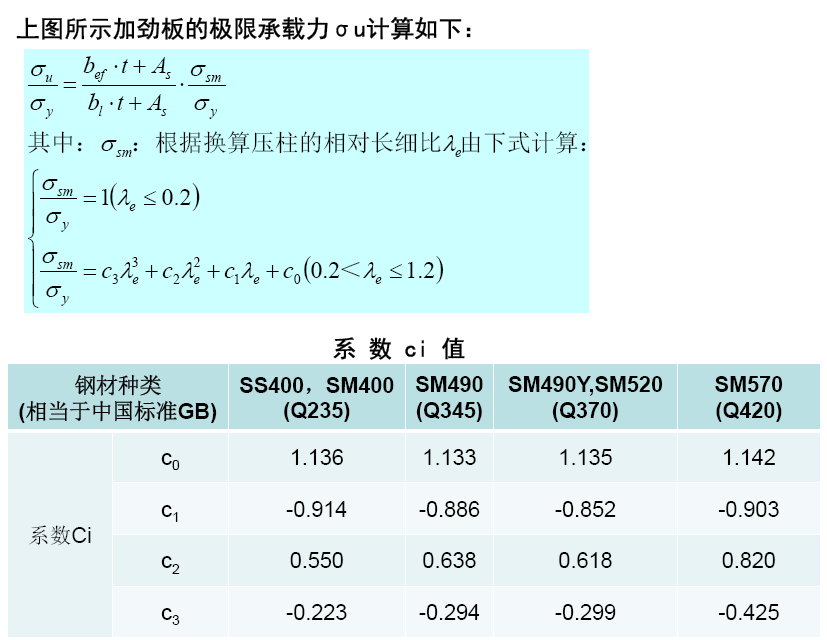

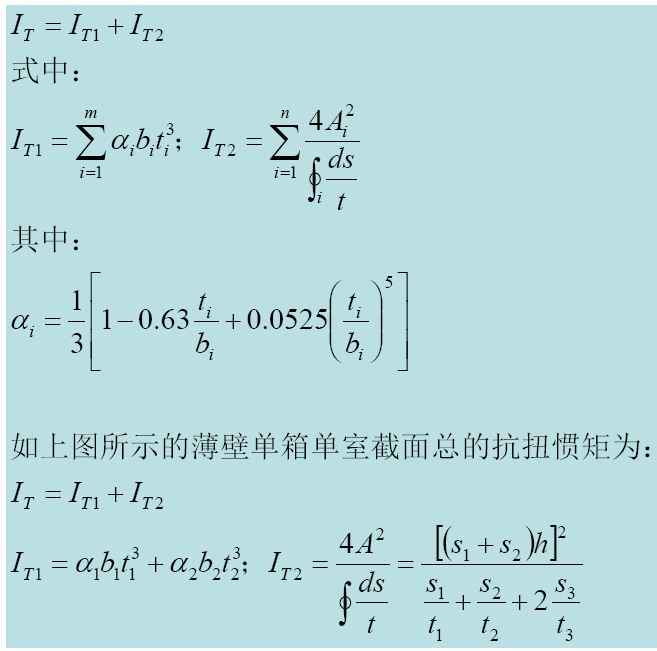

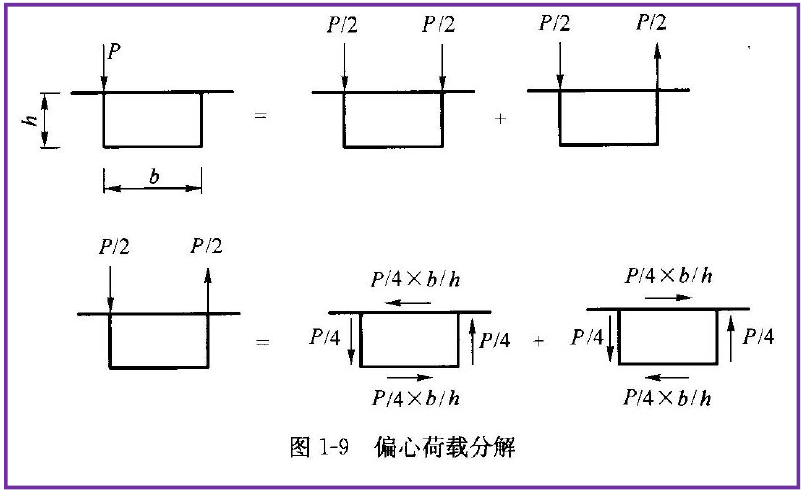

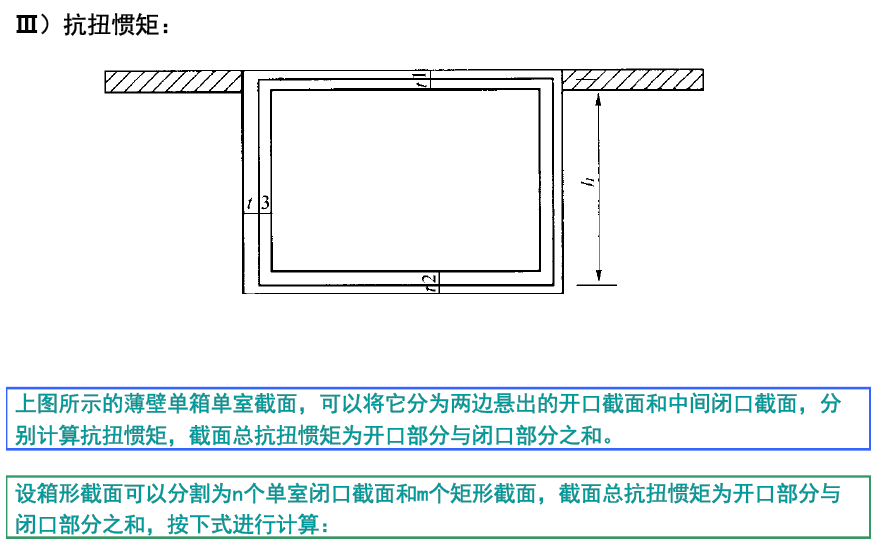

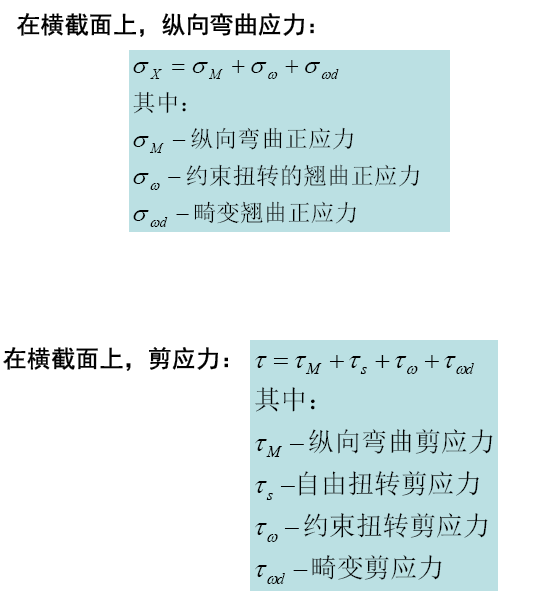

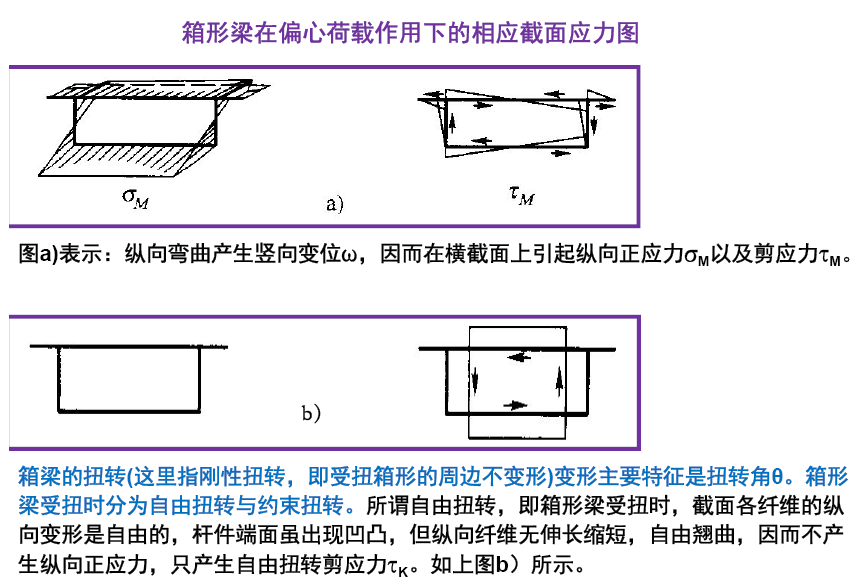

四、钢箱梁受力分析























相关资料推荐：

公路跨长江特大组合体系桥梁钢箱梁顶板、底板、腹板节点构造详图设计

https://ziliao.co188.com/d62770149.html



知识点：钢箱梁桥构造与受力
