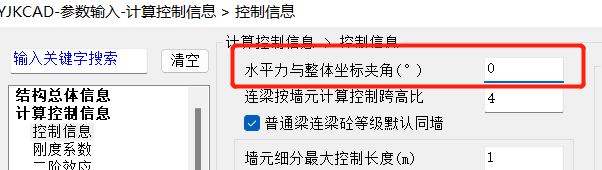

整体坐标系 与模型整体相关，或与节点相关 1. 水平荷载的方向——风荷载，地震荷载（WX,WY,EX,EY） 旋转方法： 与定义“其他风向角度”和“斜交抗侧力构件角度”不同，修改“水平力与整体坐标夹角”是旋转原有的EX，EY，WX，WY的角度，而不是在原有工况基础上增加其他角度的工况。
整体坐标系
与模型整体相关，或与节点相关
1. 水平荷载的方向——风荷载，地震荷载（WX,WY,EX,EY）
旋转方法：
此处的“其他风向角度”和“斜交抗侧力构件方向角度”定义的规则又有所不同：前者是增加一个方向角；后者会同时增加输入的方向角和与其正交的方向角，如输入了30度后同时增加E30和E120两个方向的地震工况。
*另外需注意：定义“其他风向角度”和“斜交抗侧力构件角度”时都是以整体坐标系为基准旋转的角度，即便修改了“水平力与整体坐标夹角”仍然如此。比如当“水平力与整体坐标夹角”填30，同时“斜交抗侧力构件角度”也填30时，EX和E30的方向是一样的。
2. 节点荷载
旋转方法：

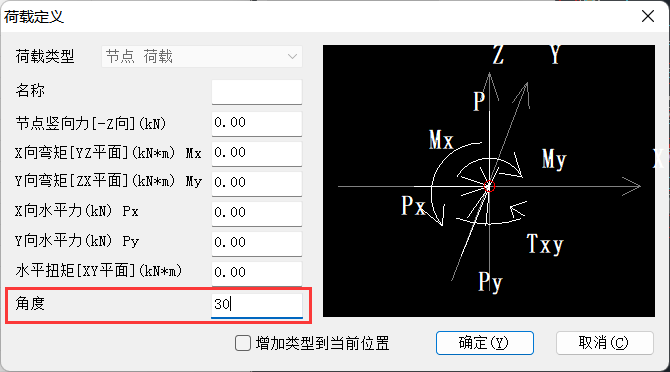

（此处定义的旋转角度为xy平面内的转角。逆时针为正，顺时针为负）

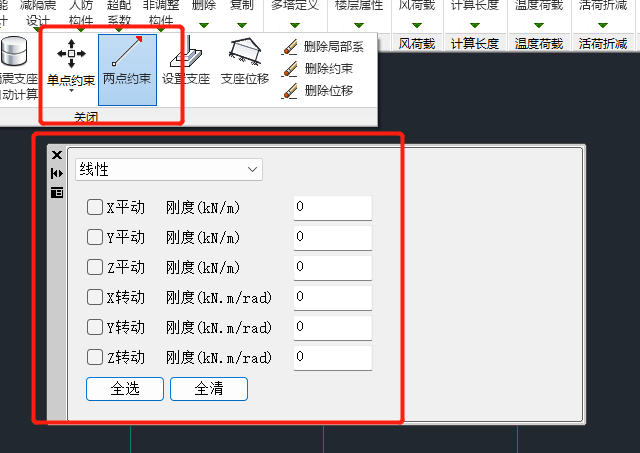

3. 节点约束

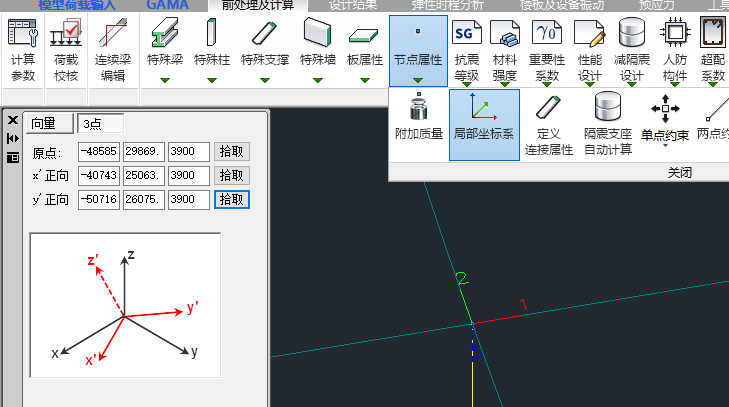

旋转方法：通过“前处理”-“节点属性”中的“局部坐标系”定义。
具体方法有两种：
向量法：通过定义两个方向不同的向量确定局部坐标系的xy平面，其中的“x向量”确定x轴方向。
3点法：通过定义不共线的三点来确定局部坐标系的xy平面，其中的“原点”和“x’正向”确定x轴方向。
*其中的“x向量”，“原点”及“x’正向”需要准确定义，至于“y向量”和“y’正向”的定义是用来确定xy平面的，只要其方向平行于局部坐标系的xy平面，且与x向量方向不同即可，无需准确定义。
构件的局部坐标系

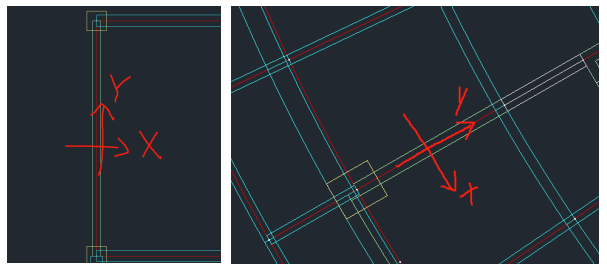

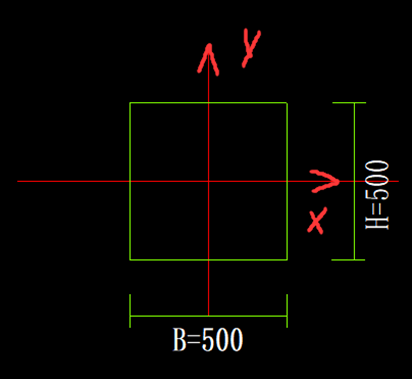

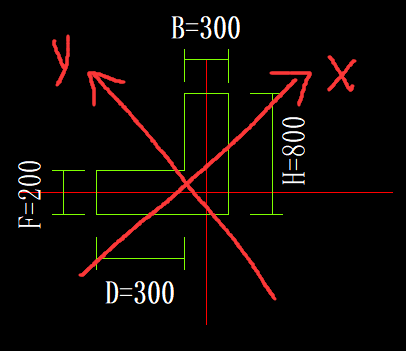

对于对称截面，宽度方向为x轴，高度方向为y轴

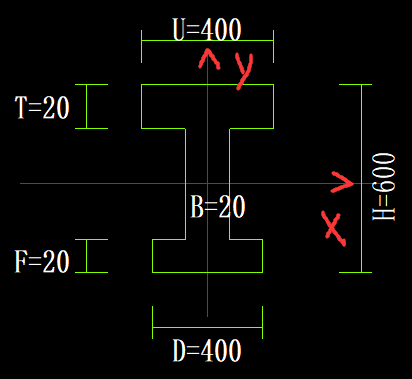

对于不对称截面，根据主轴方向确定，强轴为x轴，弱轴为y轴
墙构件，厚度方向为x轴，长度方向为y轴

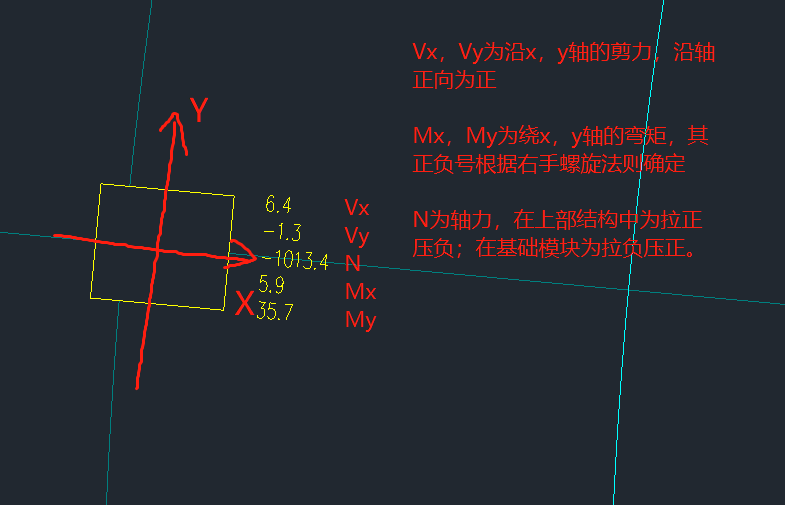

1. 构件内力
1）柱墙内力输出规则
2）墙面外设计时，内皮与外皮的确定方式

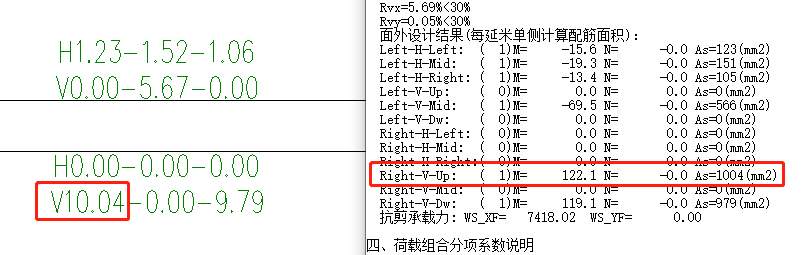

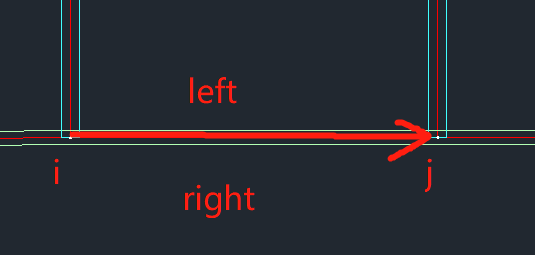

设计结果中，构件信息里标出的left与right的确定方法如下图：
其中i，j端的确定规则同后面杆端释放中梁的i，j端的确定原则。

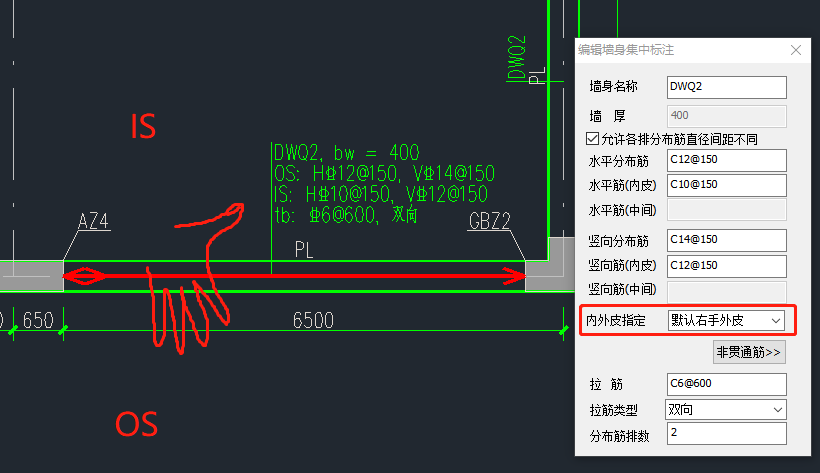

施工图中，钢筋编辑界面中的内外皮钢筋根据左/右手螺旋法则确定，如下图：
2. 杆件的计算长度
注意：计算长度和计算长度系数都是绕某坐标轴的数值，与弯矩规则一致。
3. 杆端约束/连接属性

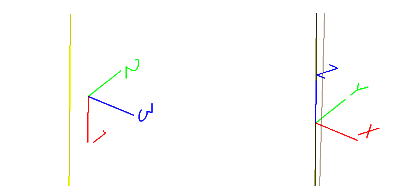

连接属性：1轴，2轴，3轴
1,2,3与局部坐标系x，y，z的关系：
1=-Z，2=Y，3=X

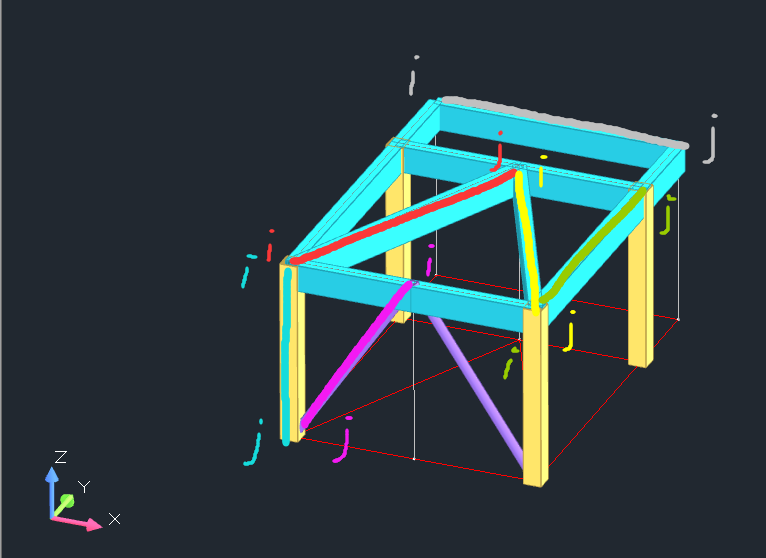

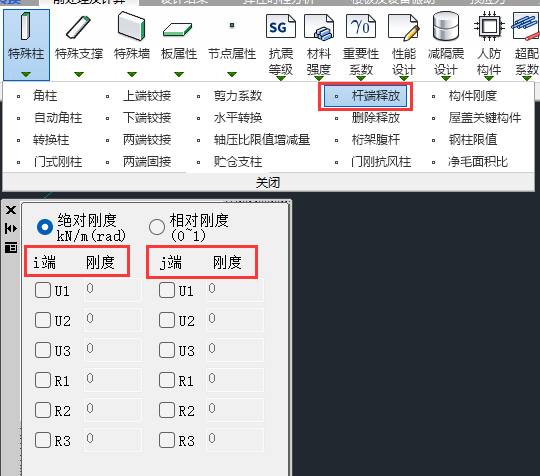

4. 杆端释放：i，j
梁：i 左，j 右 （沿y轴布置的梁，i 下，j 上）
柱，斜杆：i 上，j 下

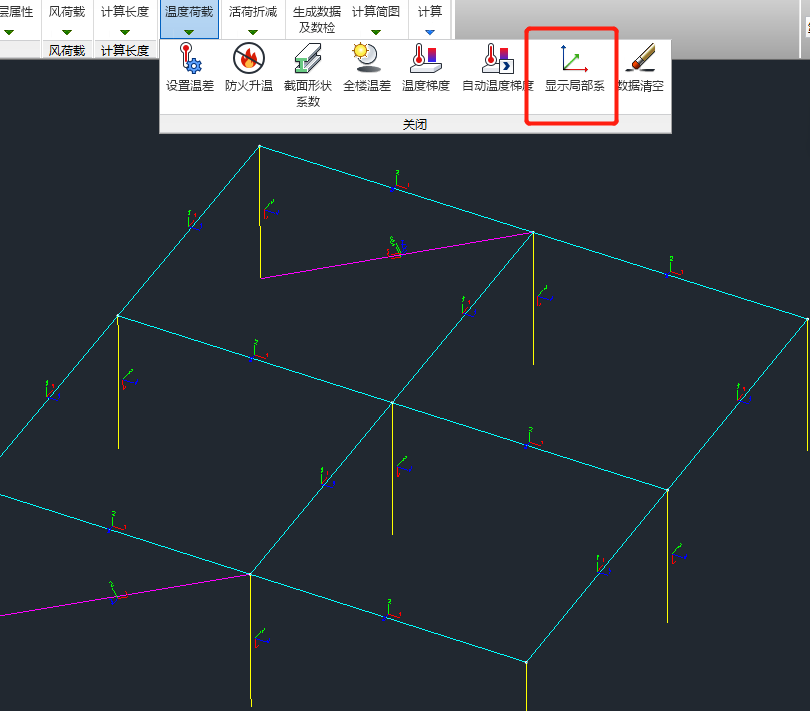

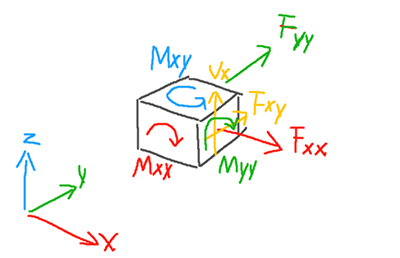

单元的局部坐标系

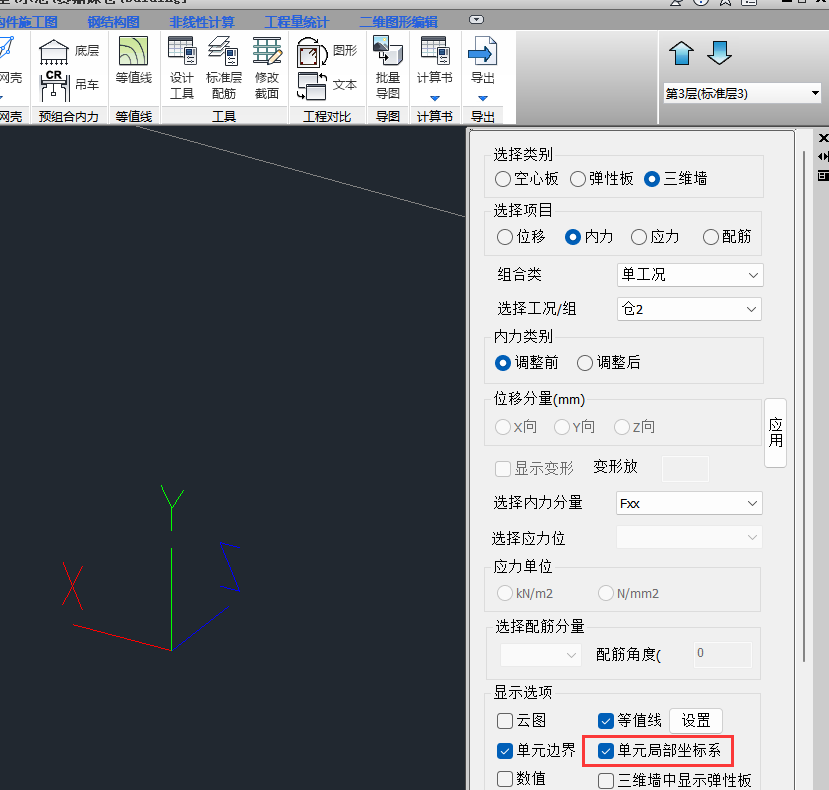

等值线图中的单元内力/应力
总 结
盈建科中有三个层次的坐标体系：
1. 整体坐标系
2. 构件局部坐标系
3. 单元局部坐标系
其作用体现在两方面：
1. 模型的定义：包括荷载，工况，连接属性等。
2. 设计结果查看：包括构件内力，单元应力等。
知识点：YJK中的坐标体系
