看完了这些电气知识，你涨知识了吗？

电气是电能的生产、传输、分配、使用和电工装备制造等学科或工程领域的统称。是以电能、电气设备和电气技术为手段来创造、维持与改善限定空间和环境的一门科学，涵盖电能的转换、利用和研究三方面，包括基础理论、应用技术、设施设备等。
    1、有功功率——在交流电能的发输用过程中，用于转换成电磁形式的那部分能量叫做有功
    2、无功功率——在交流电能的发输用过程中，用于电路内电磁场交换的那部分能量叫做无功
    3、电力系统—— 由发电机、配电装置、升压和降压变电所、电力线路及电能用户所组成的整体称为电力系统。中性点位移：在三相电路中，电源电压三相负载对称的情况下，如果三相负荷也对称，那么不管有无中性点，中性点的电压均为零。但如果三相负载不对称，且无中性线或中性线阻抗较大，那么中性点就会出现电压，这种现象称为中性点位移现象。
    4、操作过电压——因断路器分合操作及短路或接地故障引起的暂态电压升高，称为操作过电压。
    5、谐振过电压——因断路器操作引起电网回路被分割或带铁芯元件趋于饱和，导致某回路感抗和容抗符合谐振条件，可能引起谐振而出现的电压升高，称为谐振过电压。
    6 、电气主接线——主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。
    7、双母线接线——它具有两组母线：工作母线I和备用母线l。每回线路都经一台断路器和两组隔离开关分别接至两组母线，母线之间通过母线连络断路器(简称母联)连接，称为双母线接线。
    8 、一个半断路器接线——每两个元件(出线或电源)用三台断路器构成一串接至两组母线，称为一个半断路器接线，又称3/2接线。
    9、厂用电——发电厂在启动、运转、停役、检修过程中，有大量以电动机拖动的机械设备，用以保证机组的主要设备和输煤、碎煤、除灰、除尘及水处理等辅助设备的正常运行。这些电动机以及全厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷，总的耗电量，统称为厂用电。
    10、厂用电率——厂用电耗电量占发电厂全部发电量的百分数，称为厂用电率。厂用电率是发电厂运行的主要经济指标之一。
    11、经常负荷——每天都要经常连续运行使用的电动机。
    12、不经常负荷——只在检修、事故或机炉起停期间使用的负荷。
    13、连续负荷——每次连续运转2h以上的负荷;
    14、短时负荷——每次仅运转10—120min的负荷;
    15、断续负荷——反复周期性地工作，其每一周期不超过10min的负荷。
    16 、电动机的自起动——厂用系统中正常运行的电动机，“当其供电母线电压突然消失或显著降低时，若经过短时间(一般在0.5—1.5s)在其转速末下降很多或尚未停转以前，厂用母线电压又恢复正常(如电源故障排除或备用电源自动投入)，电动机就会自行加速，恢复到正常运行，这一过程称为电动机的自起动。
    17、失磁——同步发电机突然部分的或全部的失去励磁称为失磁。
    18、励磁控制系统——由励磁调节器、励磁功率单元和发电机本身一起组成的整个系统称为励磁控制系统。
    19、自并励静止励磁系统——采用接于发电机出口的变压器。(称为励磁变压器)作为励磁电源，经硅整流后供给发电机励磁。因励磁变压器并联在发电机出口，故这种励磁方式称为则称为自并励方式，励磁变压器、整流器等都是静止元件，故又称其为自并励静止励磁系统。
    20、互感器——是电力系统中测量仪表、继电保护和自动装置等二次设备获取电气一次回路信息的传感器。互感器作用是将高电压、大电流按比例变成低电压和小电流。
    21、六氟化硫断路器——采用具有优良灭弧性能和绝缘性能的SFe气体作灭弧介质的断路器，称为SF 6断路器。它具有开断能力强、体积小等特点，但结构较复杂，金属消耗量大、价格较贵。
    22 、真空断路器——利用真空的高介质强度来灭弧的断路器，称真空断路器。此种断路器具有灭弧速度快、触头材料不易氧化、寿命长、体积小等特点。
    23、工作接地——是为了保证电力系统正常运行所需要的接地。例如中性点直接接地系统中的变压器中性点接地，其作用是稳定电网对地电位，从而可使对地绝缘降低。
    24、防雷接地——是针对防雷保护的需要而设置的接地。例如避雷针(线)、避雷器的接地，目的是使雷电流顺利导入大地，以利于降低雷过电压，故又称为过电压保护接地。
    25、保护接地——也称安全接地，是为了人身安全而设置的接地，即电气设备的外壳(包括电缆皮)必须接地，以防外壳带电危及人身安全。
    26 、仪控接地——发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统和远动通信系统等，为了稳定电位、防止干扰而设置的接地。仪控接地亦称电子系统接地。
    27、接地电阻——是指电流经接地体进入大地并向周围扩散时所遇到的电阻。
    28、电压——单位正电荷由高电位移向低电位时，电场力对它所做的功叫电压。
    29、电流——_就是大量电荷在电场力的作用下有规则地定向运动的物理现象。
    30、电阻——当电流通过导体时会受到阻力，这是因为自由电子在运动中不断与导体内的原子、分子发生碰撞，使自由电子受到一定阻力。导体对电流产生的这种阻力叫电阻。
    31、电动机的额定电流——就是该台电动机正常连续运行的最大工作电流。
    32、电动机的功率因数——就是额定有功功率与额定视在功率的比值
    33、电动机的额定电压——就是在额定工作方式时的线电压。
    34.电动机的额定功率——是指在额定工况下工作时，转轴所能输出的机械功率。
    35.电动机的额定转速——是指其在额定电压、额定频率及额定负载时的转速。
    36.电力系统振荡—— 由于发电厂引出线或线路开关故障、跳闸等原因，使电阿系统动态稳定受到破坏引起频率表指示异常，负荷表、电压表大幅度摆动的不稳定现象称为电力系统振荡。
    37.保护接地——把电气设备金属外壳、框架等通过接地装置与大地可靠地连结;在电源中性点不接地系统中，它是保护人身安全的重要措施。
    38.保护接零——在中性点接地系统中，把电气设备的金属外壳、框架等与中性点引出中线相连接，同样也是保护人身安全的重要措施。
    39.母线——母线起着汇集和分配电能作用，又称汇流排。在原理上它是电路中的一个电气节点，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
    40.短路——三相电路中，相与相和相与地之间经小阻抗或直接连接，从而导致电路中的电流剧增，这种现象叫做短路。
    41.线电压——三相电路中，不管哪一种结线方式都有三根相线引出，把相线之间的电压称为线电压。
    42.自动重合闸——当线路发生故障，断路器跳闸后，能够不用人工操作而进行自动重新合闸的装置。
    43.击穿电压——绝缘介质击穿时，施加在介质两端的电压称为击穿电压。
电工必备电气基础知识
1、左零右火
2、三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N 保护接地线双颜色（PE）
3、变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。变压器投入运行后应定期进行检修。
4、同一台变压器供电的系统中，不宜保护接地和保护接零混用。
5、电压互感器二次线圈的额定电压一般为100V。
6、电压互感器的二次侧在工作时不得短路。因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。
7、电压互感器的二次侧有一端必须接地。这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。
8、电流互感器在工作时二次侧接近于短路状况。二次线圈的额定电流一般为5A
9、电流互感器的二次侧在工作时决不允许开路，
10、电流互感器的二次侧有一端必须接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。
11、电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。
12、安装时一定要注意接线正确可靠，并且二次侧不允许接熔断器或开关。即使因为某种原因要拆除二次侧的仪表或其他装置时，也必须先将二次侧短路，然后再进行拆除。
13、低压开关是指1KV以下的隔离开关、断路器、熔断器等等
14、低压配电装置所控制的负荷，必须分路清楚，严禁一闸多控和混淆。
15、低压配电装置与自备发电机设备的联锁装置应动作可靠。严禁自备发电设备与电网私自并联运行。
16、低压配电装置前后左右操作维护的通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。
17、接设备时：先接设备，后接电源。
18、拆设备时：先拆电源，后拆设备。
19、接线路时：先接零线，后接火线。
20、拆线路时：先拆火线，后拆零线。
21、低压熔断器不能作为电动机的过负荷保护。
22、熔断器的额定电压必须大于等于配电线路的工作电压。
23、熔断器的额定电流必须大于等于熔体的额定电流。
24、熔断器的分断能力必须大于配电线路可能出现的最大短路电流。
25熔体额定电流的选用，必须满足线路正常工作电流和电动机的起动电流。
26、对电炉及照明等负载的短路保护，熔体的额定电流等于或稍大于负载的额定电流。
27、对于单台电动机，熔体额定电流≥（1.5-2.5）电机额定电流
28、熔体额定电流在配电系统中，上、下级应协调配合，以实现选择性保护目的。下一级应比上一级小。
29、瓷插式熔断器应垂直安装，必须采用合格的熔丝，不得以其他的铜丝等代替熔丝。
30、螺旋式熔断器的电源进线应接在底座的中心接线端子上，接负载的出线应接在螺纹壳的接线端子上。
31、更换熔体时，必须先将用电设备断开，以防止引起电弧
32熔断器应装在各相线上。在二相三线或三相四线回路的中性线上严禁装熔断器
33、熔断器主要用作短路保护
34、熔断器作隔离目的使用时，必须将熔断器装设在线路首端。
35、熔断器作用是短路保护。隔离电源，安全检修。
36、刀开关作用是隔离电源，安全检修。
37、胶盖瓷底闸刀开关一般作为电气照明线路、电热回路的控制开关，也可用作分支电路的配电开关
38、三极胶盖闸刀开关在适当降低容量时可以用于不频繁起动操作电动机控制开关，
39、三极胶盖闸刀开关电源进线应按在静触头端的进线座上，用电设备接在下面熔丝的出线座上。
40、刀开关在切断状况时，手柄应该向下，接通状况时，手柄应该向上，不能倒装或平装，
41、三极胶盖闸刀开关作用是短路保护。隔离电源，安全检修。
42、低压负荷开关的外壳应可靠接地。
43、选用自动空气开关作总开关时，在这些开关进线侧必须有明显的断开点，明显断开点可采用隔离开关、刀开关或熔断器等。
44、熔断器的主要作用是过载或短路保护。
45、电容器并联补偿是把电容器直接与被补偿设备并接到同一电路上，以提高功率因数。46、
46、改善功率因数的措施有多项，其中最方便的方法是并联补偿电容器。
47、墙壁开关离地面应1.3米、墙壁插座0.3米
48、拉线开关离地面应2-3米
49电度表离地面应1.4—1.8米
50、进户线离地面应2.7米
51、路，一，二级公路，电车道，主要河流，弱电线路，特殊索道等，不应有接头。
52、塑料护套线主要用于户内明配敷设，不得直接埋入抹灰层内暗配敷设。
53、导线穿管一般要求管内导线的总截面积（包括绝缘层）不大于线管内径截面积的40％。
54、管内导线不得有接头，接头应在接线盒内；不同电源回路、不同电压回路、互为备用的回路、工作照明与应急照明的线路均不得装在同一管内。
55、管子为钢管（铁管）时，同一交流回路的导线必须穿在同一管内，不允许一根导线穿一根钢管。
56、一根管内所装的导线不得超过8根。
57、管子为钢管（铁管）时，管子必须要可靠接地。
58、管子为钢管（铁管）时，管子出线两端必须加塑料保护套。
59、导线穿管长度超过30米（半硬管）其中间应装设分线盒。
60导线穿管长度超过40米（铁管）其中间应装设分线盒。
61、导线穿管，有一个弯曲线管长度不超过20米。其中间应装设分线盒。
62、导线穿管，有二个弯曲线管长度不超过15米。其中间应装设分线盒。
63、导线穿管，有三个弯曲线管长度不超过8米。其中间应装设分线盒。
64、在采用多相供电时，同一建筑物的导线绝缘层颜色选择应一致，即保护导线（PE)应为绿/黄双色线，中性线（N)线为淡蓝色；相线为65、L1－黄色、L2－绿色、L3－红色。单相供电开关线为红色，开关后一般采用白色或黄色。
66、导线的接头位置不应在绝缘子固定处，接头位置距导线固定处应在0.5米以上，以免妨碍扎线及折断。

1.控制系统组成

HMI

PLC、DCS、FCS

MCC

仪表

包括常规仪表、智能仪表、总线仪表

传感器和执行器

包括常规的传感器执行器和总线型传感器执行器

操作单元

包括常规的按钮、指示灯和总线型按钮指示灯2.控制柜的组成

柜体及安装附件

电源分配保护单元

包括万能断路器、负荷开关、空气开关、快速熔断器、马达断路器等。根据需要保护的类型不同，保护装置也不会不一样

控制单元

包括继电器、接触器、软起动器、变频器、PLC及接口模块

接线端子

2.1电源分配保护单元

万能断路器

也叫框架是断路器，切断电流大，主要用于MCC进线电源，智能断路器里面带有CPU，可以处理短路、过载、过压、欠压等多种保护功能，可以电动或手动,功能强大

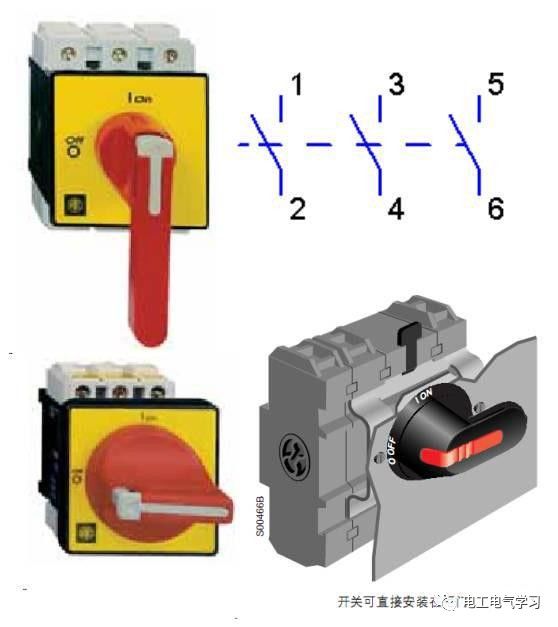

负荷开关

只是将负荷断开，没有任何保护功能，可以带载切断电源,适用于电源开关或作维修开关，在关闭的位置可以被锁定，以防止别人误操作

空气开关

具有短路、过载保护功能，根据脱扣曲线的不同可以分为B、C、D几个等级，B型曲线脱扣最快，适合用于电子产品的过载保护，C型曲线适用于常用的配电及保护，D型曲线适用于电机的保护。环境温度会对脱扣电流有所影响。空气开关可以安装一些辅助触点以实现更多的功能

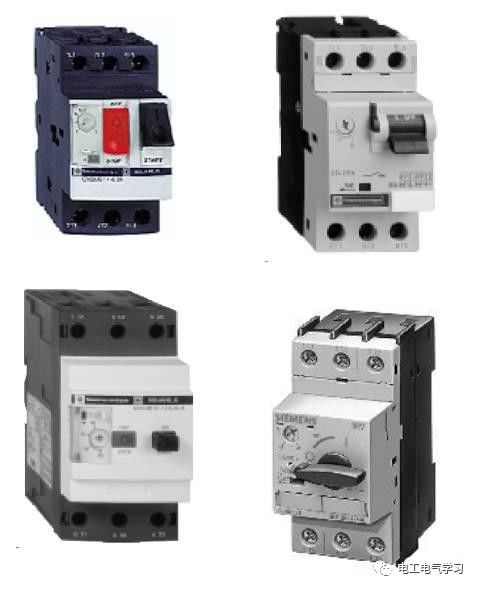

马达断路器

主要用于电机的保护，其原理是根据电流流过产生的热效应，上面有微调旋钮，可以调整过载电流，当电流达到设定的电流一段时间以后，断路器将脱扣切断电路，当电流达到标称电流的12倍时（可以认为是短路），断路器直接脱扣，没有延时

2.2控制单元24V电源

在控制系统中，许多元器件都需要24V DC电源为其提供能源，如PLC的CPU及其接口模板、继电器、现场仪表等

继电器

继电器是控制系统中用途最广的一种电器元件，主要用于信号隔离、转换及功率放大，原理也很简单，使用时要注意线圈的工作电压及触点的最大工作电流

接触器

接触器原理与继电器相同，主要用于主回路的通断控制，因此控制的功率比继电器大

热继电器

原理为双金属片的热效应，可以检测到过载信号，但不能直接切断主回路，必须通过控制回路控制切断主回路

软起动器

软起动器的主要作用是降低电机的启动电流，减少启动对电网和机械的冲击，减小机械的损耗，一般只有功率大的电动机才会使用，因为软起动器只有电机启动的时候才工作，有时为了节省成本，可以使用单台软起动器控制多台电机工作，但控制电路相对要复杂

变频器

变频器在工业控制中使用非常广泛，我们平时接触到的变频器基本上都是交流变频器。主要是用它来控制设备运行的速度，也可以降低电机的启动电流，使用变频器时，变频器会根据负载情况输出功率，所以使用变频器会比不使用变频器节能。由于变频器工作时会产生高次谐波，会对周围的用电设备产生干扰等电磁兼容问题，如果客户有这方面的要求，还需要加电抗滤波器以消除高次谐波的影响，变频器和电机之间的电缆就如同电磁波的发射天线，会对周围的设备产生干扰，我们一般都采用带屏蔽的动力电缆。
