空调分体室外机结构设计规范
zsd_7828606833
2023年03月09日 10:23:05
只看楼主

知识点:空调器室外机本体 结构设计 空调分体室外机结构设计规范 1 范围 本规范适用于分体式空调器室外机结构设计

知识点:空调器室外机本体

结构设计

空调分体室外机结构设计规范


1
范围

本规范适用于分体式空调器室外机结构设计

2
范围性引用文件

文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB 4706.1-2005   家用和类似用途电器的安全 第一部分: 通用要求

GB4706.32-2004  家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求

GB/T 7725-2004   房间空气调节器

GB12021.3-2004  房间空气调节器能源效率限定值及节能评价值

GB 17790-1999    房间空气调节器安装规范

3
了解产品总体结构设计的基本要求

  1. 产品主要结构:外观、内部结构,关键结构、新结构、新材料等;
  2. 产品性能:包括噪声、风量、制冷制热能力等要求;
  3. 产品辅助功能:换气、增氧、健康功能、其它新功能等;
  4. 产品使用环境:使用地区、环境温度、使用电源等;
  5. 制造工艺条件:采购供应、生产制造、部装总装等;
  6. 测试要求:测试项目及要求、测试条件等。


4
产品主要结构图

分体空调器室外机三维外形图

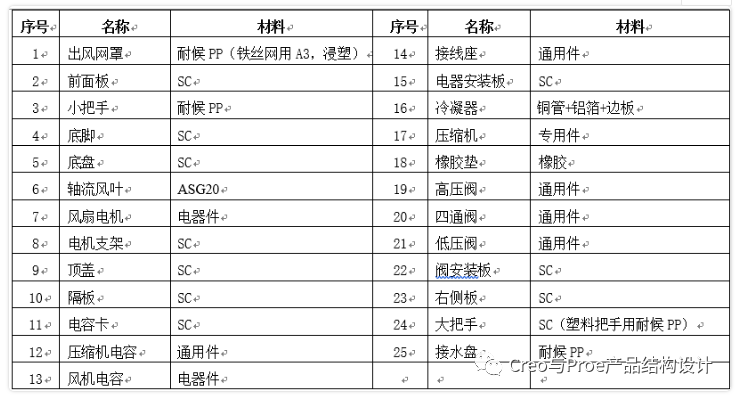

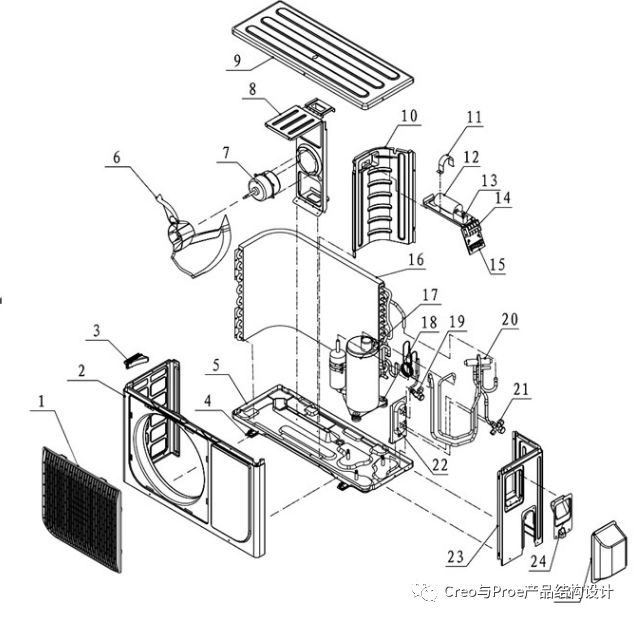

分体空调器室外机主要结构爆炸图





5
总体结构设计要求

室外机结构设计必须满足的要求

性能要求:室外机结构设计在性能方面主要是要考虑风量和噪音的要求;同时要考虑冷凝器和压缩机的配置。

质量要求:在结构设计时,各零件一定要满足强度、刚度要求,要满足跌落运输的要求;同时要考虑耐侯,抗老化,防锈等要求,保证室外机有一定的使用寿命;要注意防水要求,电器元件是绝对不容许接触到水,一定要可靠密封,保证电器元件的安全使用。

成本要求:要注意室外机各零件材料的选用和加工,在保证质量的前提下,材料尽量选用价格低的材料;在满足功能要求的基础上,结构要设计成易加工的形状,减少加工工序,减低成本;

标准化要求:要考虑室外机结构件的系列化,通用化,设计时要注意考虑采用不同压缩机;

外观要求:外观要求实用大方,同时要注意保持室外机的风格,外观一般要由营销确定;

工艺要求:要充分保证室外机零部件制造,装配工艺,提高生产组织的效率;

使用和维修要求:要求安装、维修方便。

设计间隙要求



外观关键部位要求

室外机四周边要有适当的圆角。注意底盘四棱边圆角半径应该比前面板、右围板、左侧板相配合棱边圆角半径大1~2mm,顶盖四棱边圆角半径应该比前面板、右围板、左侧板相配合棱边圆角半径小1~2mm。保证外观。在外观允许的情况下,四周圆角不要太大(一般R6-R25),以免降低室外机整体强度。

顶盖与前面板配合缝隙不能太大,要求均匀,不允许有明显的变形;

前面板、右围板、左侧板不允许有明显的变形;

出风网罩与前面板配合缝要求均匀;

前面板、右围板配合缝要求均匀;

前面板、左侧板配合缝要求均匀。

大把手设计中需考虑澳洲及北美方向产品,安装时对室内外连接线及室外供电状况下的电源线需要有屏蔽管,换言之,在安装时,有一个直径约20mm的屏蔽管将电源线及室内外机连接线从管内穿过后进入室外机电器盒接线.设计中需考虑该屏蔽管的固定问题。

噪音与振动

室外机噪音主要是由送风噪音、压缩机噪音和电机噪音组成(一般电机噪音较小)。一般压缩机噪音我们无法控制,只能采用隔音或吸音方式来尽量减小。室外机风量和噪音是矛盾的,一般风量大噪音也大,设计原则是在噪音满足要求的基础上,尽可能提高风量,这样可以在冷凝器设计上减低成本。

室外机振动主要由电机和压缩机引起,振动容易产生异音,设计时要考虑减小钣金和配管的振动。钣金的减振措施,在不影响外观的情况下,考虑多设计加强筋和折边,注意合理布置加强筋的走向。另外可在前面板、右围板及隔板上贴隔音棉减振。

结构设计通用要求

室外机钣金件使用镀锌钢板,外观零件要求喷涂,并应该满足《镀锌板喷涂件技术条件》。目前采用热镀锌钢板,这样可以减低成本。内部不喷涂钣金件零件使用材料为热镀锌钢板。

 室外机用塑料零件材料要考虑耐侯和抗老化问题,建议选用耐侯PP。

室外机各零件一般采用螺钉连接固定,采用达克罗螺钉或不锈钢。为了降低成本,内部也可以采用普通彩锌螺钉。

室外机螺钉一般选用ST3.9,自攻螺钉的底孔,当壁厚1≤δ<1.2时,应翻孔,孔径为φ3.3±0.05;当壁厚δ<1.0时,应翻孔,孔径为φ3.2±0.05;当壁厚δ≥1.2时,可不翻孔,孔径为φ3.2±0.05。

引伸件的圆角半径过小时工件不易成型,应根据引伸件的形状的不同来设计合理的圆角半径,引伸件的圆角半径可参见《钣金件设计规范》,引伸件的形状应尽量设计成对称。

弯曲半径过小时,变形区材料易产生畸变和微裂。设计弯曲件时,要设计合适的弯曲半径,板材的最小弯曲半径,建议不要小于厚度的2倍。

弯曲件的直边高度太小时,会影响弯曲件成型后的精度,一般需加大弯边高度,建议高度不要小于厚度的2倍,然后待弯曲成型后加工至规定尺寸。

在设计弯曲件和引伸件上的孔时,孔边缘与工件直壁之间应保持一定的距离

6
安全性结构设计要求

必须符合以下标准

GB 4706.1-2005      家用和类似用途电器的安全  第一部分: 通用要求
GB  4706.32-2004  家用和类似用途电器的安全  热泵、空调器和除湿机的特殊要求

注意安全测试指的测试要求。
