知识点:明清官式建筑斗拱术语梳理 明清官式建筑术语研究是建筑史学研究和遗产保护的基础性工作1),前经几代史学前辈精诚投入,已取得饮誉世界的丰硕成果2)。但囿于研究材料,以往研究成果仅停留在术语词汇与物体一一对应的基础层面,缺乏后续研究投入,相关问题逐渐凸显:词意不明造成的同声异字术语使用混乱;缺乏深入的系统性分类研究;表述方式及命名方式等文法语法的研究缺失。近年来,随着明清官式建筑文献、实物、图档研究的不断推进,已累积相当完整丰富的材料继续推进术语研究。现汇集各源材料,

知识点:明清官式建筑斗拱术语梳理


明清官式建筑术语研究是建筑史学研究和遗产保护的基础性工作1),前经几代史学前辈精诚投入,已取得饮誉世界的丰硕成果2)。但囿于研究材料,以往研究成果仅停留在术语词汇与物体一一对应的基础层面,缺乏后续研究投入,相关问题逐渐凸显:词意不明造成的同声异字术语使用混乱;缺乏深入的系统性分类研究;表述方式及命名方式等文法语法的研究缺失。近年来,随着明清官式建筑文献、实物、图档研究的不断推进,已累积相当完整丰富的材料继续推进术语研究。现汇集各源材料,试就明清官式建筑斗拱术语梳理如下。


2释源


自明及清初工匠输役制至康熙朝后雇工制3),明清两代官、商、匠之间逐渐形成了一套稳定有效、相互制约的工官制度,因此现存可供参证的明清官式建筑斗拱术语名词材料来源主要有二:官方机构营修法规及档案、工匠体系营造抄册及口授流传。


官方档案较详细4)者,如法规性文件《清工部 <工程做法> 则例》[1];工程处提估奏销用《工程做法清册》及《销算黄册》;样式房样式雷图档;算房师匠用算例5)。工匠体系中,传世文本如《清代匠作则例》[2]中收录各类抄册;口耳相传术语后经系统整理者如陶本《营造法式》[3]补图、《工段营造录》[4]、《营造法原》[5]、《清式营造则例》[6]、《中国古建筑木作营造技术》[7]等。各材料类型及侧重点各不相同。


《工部 <工程做法> 则例》(下简称做法):清雍正十二年(1734年)颁行,《清会典》[9]著录列入政书类,内容以工程事例为主,重在工料限额。卷一至卷二十七斗拱术语仅有整体性名称。卷二十八至卷四十,斗拱各构件术语枚举列出,其中“斗科各项尺寸做法”中术语涉斗科类型分类6),“斗科安装做法”侧重各构件位置关系,“斗口斗科名件尺寸”详列一寸至六寸,十一种斗口尺寸的各类斗拱构件长度。


《工程做法清册》及《销算黄册》(下文简称黄册):以《惠陵隆恩殿五间土木两作丈尺清册》、《惠陵修建碑亭一座销册》为例,两者均侧重用材、用工统计,以计算工料钱粮。销算黄册中斗拱大多以总体性称谓标识,部分做法清册则稍细致,涉及各斗拱分件。(图1)

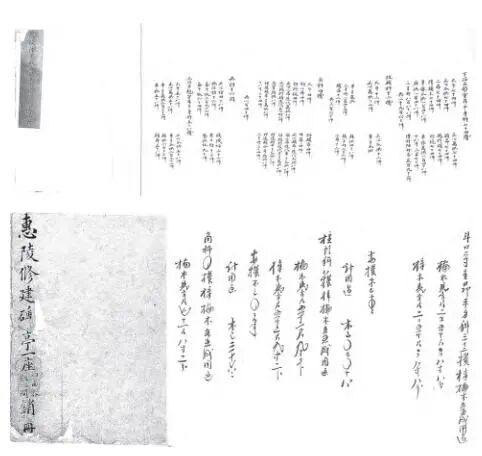

图 1 左为《惠陵隆恩殿五间土木两作丈尺清册》、

右为《惠陵修建碑亭一座销册》 东洋文化研究所藏


样式雷图档(下文简称图档):图样中斗拱术语多标注于建筑大木侧样(图2),部分图样有细致斗拱术语名词标注(图3)。档案中术语标注与黄册相似。


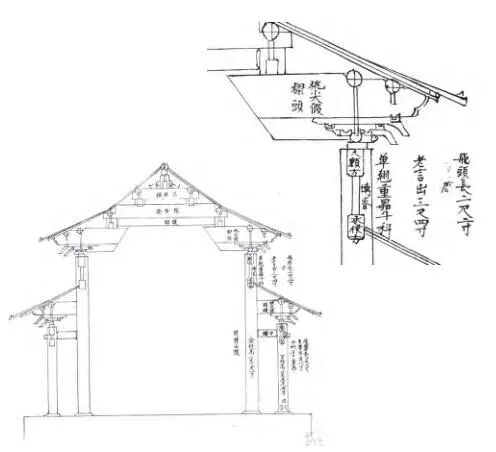

图 2 斗拱设计图(国图 235-12)国家图书馆藏

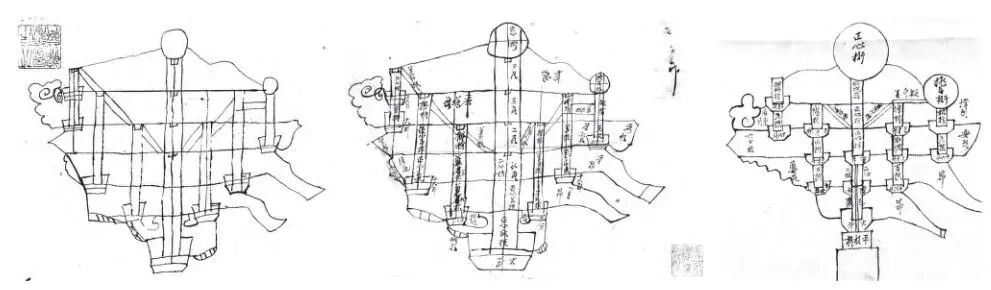

图 3 斗拱设计图

(由左至右依次为国图 248-22、

国图 248-23、国图 64-11-5)

国家图书馆藏


陶本《营造法式》清代斗拱图样(下文简称陶本):中国营造学社成前,朱启钤聘清末工匠补绘图纸7)。补图形式上力求与法式一一对应,但斗拱做法及术语均为清式。图样绘制颇系统,术语标注详实,含各类斗拱总图、拆分图并附详细文字解释(图4)。

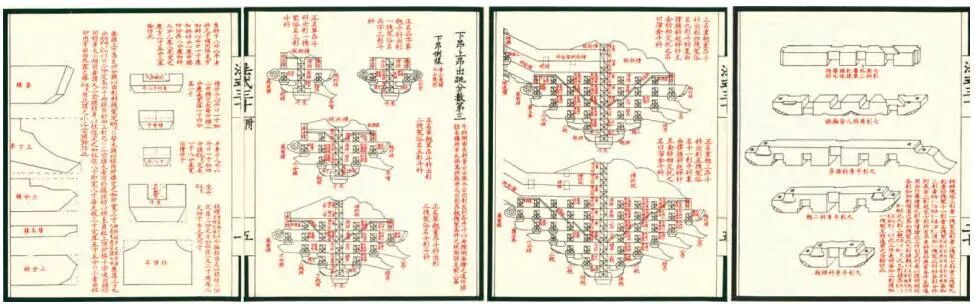

图 4 陶本《营造法式》卷三十附 宋清斗拱图


《工段营造录》(下文简称工段):清乾隆六十年(1795年)李斗著8),后收入《扬州画舫录》。书中反映扬州地区营造法则9),大部分术语和营造标准趋近于《清工部 <工程做法> 则例》10)。


《营造算例》(下文简称算例):“营造算例”是中国营造学社搜集汇编的工匠历代传习营造抄册的统称,后经整理成书。斗拱术语相关内容,存于大木大式建筑一节,内容为斗拱各构件比例尺度,位置关系的表述。算例底本,如“营津大木大式心法”11)、“大木大式分法”12)。


《斗科集注》13)(下文简称集注):大木工匠的心得及总结。


《清式营造则例》(下简称则例):本书为梁思成入社后,在晚清工匠祖鹤州、杨文起指导下,以实物对照文献研究补图的阶段性学习成果14),其中斗拱术语间接反映了北京地区工匠传统。


《中国古建筑木作营造技术》(下简称技术):工匠著述,内容侧重明清古建筑修缮指导,包含较多工匠体系特殊术语。


3术语分类及释名


3.1斗拱表述


各材料中斗拱表述大都较简略,以若干翘若干昂代指形式,以斗口若干寸表示尺寸,部分表述包含斗拱类型、上下檐、踩数15)、栱数量16)信息。其中,踩数非确定斗拱形式的必要信息,其计算方法有两种,样式雷图档中指斗科总层数(与斗拱高度关联)17),即昂翘数加二(耍头及撑头)18),《陶本》、《则例》、《技术》则与《营造法式》铺作计数方式一致。出踩数则指斗拱最外侧拽枋出科心拽架数(与斗拱长度关联)(图5)。

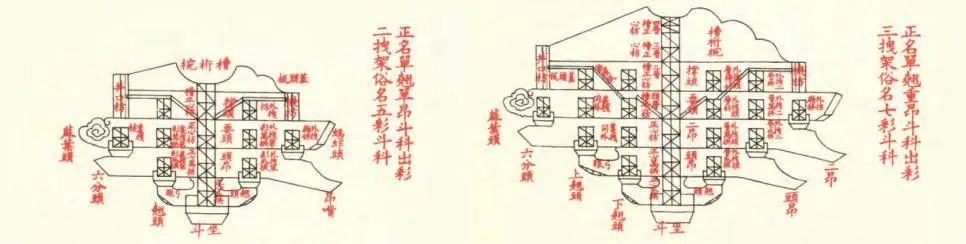

图 5 左中为陶本《营造法式》卷三十附图


斗拱多总称为“昂翘斗科”,或为指代斗拱形式的“若干翘若干昂”的简写。总称另作斗科、枓科、斗栱、斗拱。科字或为枓误传,渐成惯称。“栱”字则或为梁思成编纂《算例》及《则例》时,依据《营造法式》更改,原多写作“拱”(表1)。

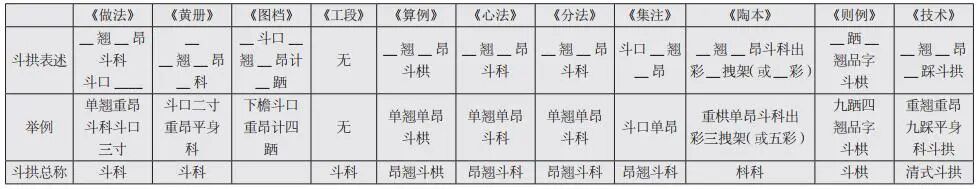

表 1 斗拱表述术语对照



3.2斗拱名称


(1)斗拱名称按位置分为平身科、柱头科、角科19)(表2)。

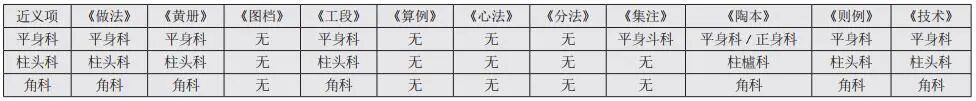

表 2 斗拱名称(按位置)术语对照



(2)斗拱名称按类型分为普通20)斗科、溜金斗科、品字科(又分三滴水品字科、内里品字科两种)。


其中,溜金及挑金应为同义:其一,《陶本》、《心法》、《分法》仅有昂翘后溜金斗科无挑金说法;其二,《做法》在卷二十八斗科各项尺寸做法中合称“挑金溜金斗科”,在卷二十九斗科安装法中对应项称“重翘重昂里挑金”,且里挑金做法中含花台科(按《技术》分类,带花台科应为落金做法非挑金做法);其三,《陶本》对溜金斗拱解释为“斗科里由撑头斜起秤杆至金枋相交托”,按此挑金溜金应无区别,挑金可视为以斗拱为主体上挑金桁,溜金可视为以金桁为主体下溜至斗拱。《技术》中挑金及落金则或为溜金斗拱两种做法名称(表3)。

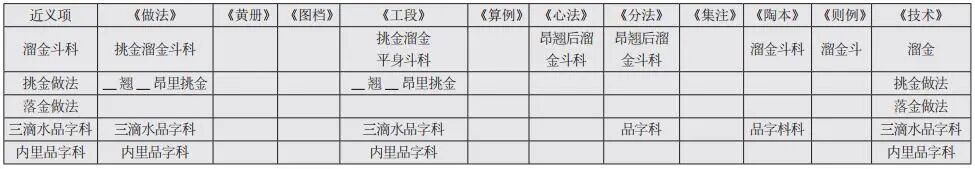

表 3 斗拱名称(按类型)术语对照



品字科,又称拱子科21)按《陶本》22)释意为,斗拱不用昂全用卷头前后对称之意(形似倒品字)。三滴水或指古建筑三层檐屋顶形式(三层滴水)。因此,三滴水品字科应指建筑平座斗拱,内里品字科应为建筑室内斗拱。


其他工程籍本中零星辑录而上几书忽略斗栱类型,如托泥斗子、拱子23),按原文托泥梁项内容“托泥梁做托泥头”,应为《技术》中柱头科斗拱用梁头做丁头栱做法;花台斗科24),应与《技术》花台科同,指花台枋上斗科(溜金斗拱上用);云栱斗科,为一踩十字斗拱,添外拽厢拱做云头样式,实例见于北京孔庙大成门两庑;莲瓣科,按《圆明园内工则例》25)“三滴水拱字科平身科柱头科角科每攒做一攒算,莲瓣科每两科做一攒算”、《牌楼一座拆修泊岸补修查估丈尺做法册》“平身科八攒,双莲瓣角科二攒折四攒”,可知,莲瓣为斗拱连做组合的称谓;正开斜交满天星斗科,按《圆明园清净地牌楼如意斗栱料例功限》26)“昂栱开口搭角做法,从前做过俱系十字交盖,今所做昂,系满天星正开斜交,遵照旧例核拟加工二分五厘工”,应为如意斗拱的一种,其中昂翘方向保持进深方向,即“正开”,拱子方向由原面阔方向变为斜向,即“斜交”,满天星或以“满天星套六椀棱花”窗心样式的斜向构件交织意向取名。


《技术》中收录,如意斗拱、出角斗拱、凹角斗拱、斗拱里拽偷心等术语来源尚待研究。


(3)斗拱按层数分类,低层数有一斗斗科及隔架科27)两类。前者如一斗二升交麻叶斗科、一斗三升斗科28),后者如一斗二升荷叶雀替隔架科、十字荷叶雀替隔架科29)。《技术》中,单拱交麻叶及重拱交麻叶、重栱隔架雀替或非典型做法。


三层以上斗拱命名为同一体系,即由下至上描述每层昂翘配置及数量。按《工部 <工程做法> 则例》,有斗口单翘、斗口单昂、单翘单昂、斗口重昂、单翘重昂、重翘重昂几类(昂翘配置一般为上昂下翘、昂数大于翘数),牌楼斗拱层数更多,命名方式类同,如斗口三昂、重翘三昂等(表4)。

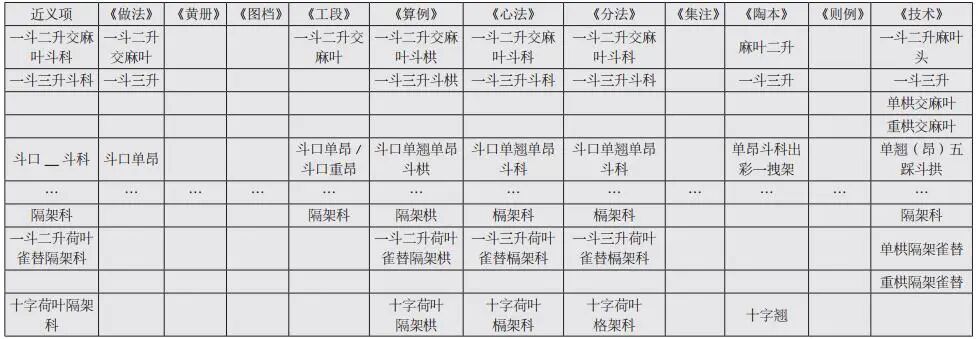

表 4 斗拱名称(按层数)术语对照



3.3概念类术语


概念类术语,如踩、(里外)拽架、斗口、攒数、攒当、分位等,无特定实体对应,或为斗拱设计的基本尺度模数30)。


3.4构件名称


《陶本》斗科分件图,构件按横纵两类分别绘制。在侧样中,又将构件名词标注于斗拱图内构件上,构件出头样式名称标注于斗拱外。可知耍头与撑头对应31)为构件名称,蚂蚱头与六分头等对应为出头样式名称(图6)。

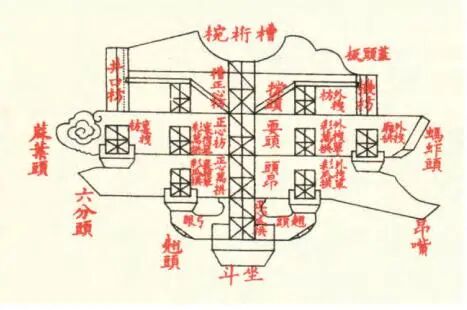

图 6 陶本《营造法式》卷三十附图


(1)平身科


纵向构件术语为昂、翘、耍头、撑头、桁椀,横向构件为正心瓜万拱及枋,里外拽瓜万厢拱及枋32)。《则例》及《技术》将正心各拱合称为正心拱,外拽各拱合称为单才33)拱,此称谓或为《营造法式》单材及足材术语变化延续。正心枋在部分文献中又细分为与桁条相接的脊(槽)正心枋及正心枋。昂翘及拽枋计数方式也大致相同,即昂、翘分别计数34),拽枋按层计数,数字表述方式为一/头/单、二/重、三、四…


出头样式术语为昂嘴、翘头、蚂蚱头、菊花头(霸王拳)、麻叶头、六分头35)、三福云等,斗科卷杀形状又称金刚拳式,昂面按形状分猪嘴昂与象鼻昂两种36),均依样式形状与日常实物类比命名。


机枋、挑檐枋两项,与实物有两种不同的对应方式,歧义较大。《黄册》与《做法》一致,机枋为第二踩拽枋,挑檐枋为挑檐桁下枋木。《则例》、《技术》与《算例》一致,挑檐枋为枋状的挑檐桁。机枋为挑檐桁下枋木。按《图解 <营造法原> 做法》:“机面指梁底至桁底距离,桁底之平线是连机与短机之面,故称机面线。”,机枋命名或与机枋与挑檐桁断面“几”字形有关37),因此后种对应方式较可信。


斗的术语,按类型分大斗38)、槽升,三才升,十六斗,十八斗。斗又有斗底、斗腰、斗耳几个部位。槽升,或指槽线(建筑控制线)上的斗,三才升或指单才瓜拱、单才万拱、拽枋三材用斗。十六、十八斗则应源出营造法式,斗正面长十六份(齐心斗)及十八份(交互斗)(表5)。十六斗,按《圆明园斗科分晰现行则例》:“一斗三升斗科、一斗二升麻叶斗科仝前去十六斗添麻叶头一件……里十字十六斗、外十字十八斗”,多应用于一斗三升斗科的中间一升或斗拱里跳构件十字交叉部位,十八斗多应用于斗拱外跳。

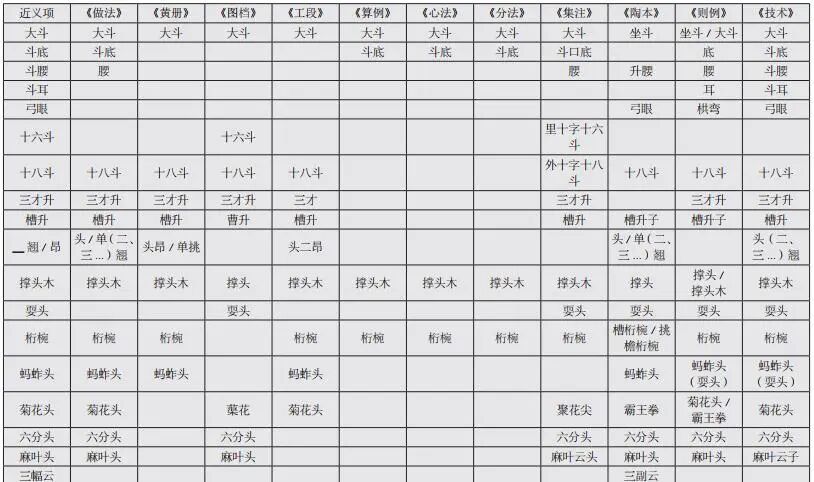

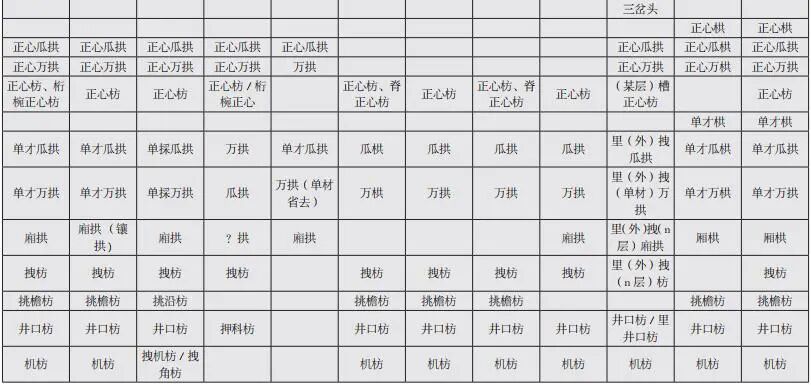

表 5 平身科斗拱构件名称术语对照



(2)柱头科


柱头科术语与平身科大致相同,唯多出筒子升39)(又称筒子十八斗)一项:柱头科因接承梁头,昂面及十八斗极大加宽,至于筒状。虽然长度远超十八份,但十八斗术语仍延用40)。


(3)角科


角科或可视为两个方向平身科的搭角,各构件术语命名方式为,原构件名称+出头构件名称。构件术语分三类,正心各构件称“搭角正__后带__”;外拽构件搭交出头称为“搭角闹__后带__”。斜向构件称为“斜__”。后尾承接平身科插栱/枋称为“里连头合角__”41)。(表6)

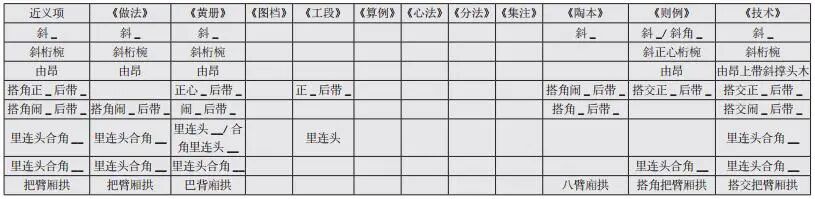

表 6 角科斗拱构件名称术语对照



(4)其他类型斗拱构件术语


《陶本》称三福云为“瓜拱三福云式”,《做法》中溜金斗拱角科又有“里连头合角三福云”及“里连头合角麻叶云”。可知溜金斗拱的麻叶云、三福云42)为瓜栱样式名称。覆莲销写法较为多样,其意应为覆莲形式木销。其他术语见下表(表7)。

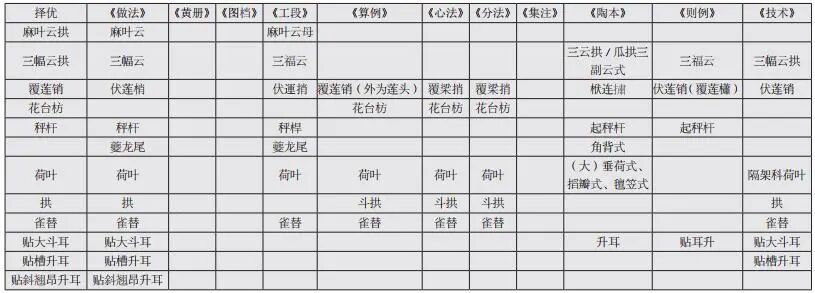

表 7 其他斗拱构件名称术语对照



4结语


本文通过梳理各源档案文献,横向比较所涉斗拱术语名称,明确斗拱表述方法,通过比对文献,辨析术语含义,并择近义项辑录于各表,以供参考。笔者眼界所限,术语搜集难以覆盖全面,但斗拱术语整体组织框架较为明确且具有启示意义:总体而言,斗拱名称有按类型、按位置、按层数三个体系的术语命名方式,具体斗拱术语名称为以上三内容组合,这或对应了斗拱设计中三个维度的选择空间;斗拱术语总体上可分为形式名称、概念、构件名称、图形样式四类,这种分类或影射整个明清官式建筑术语类型。
