知识点:电压开关型电涌保护器 电涌保护器的作用及工作原理 电涌保护器是通常平行的电路系统,当雷电发生时,在入口处的金属管,各种建筑物线对电磁感应现象,产生了大量的能源强度,电源浪涌保护将发挥作用,在当前导入的每个端口的低电势差与地球。适用于家庭住宅、第三产业以及工业领域电涌保护的要求,具有相对相,相对地,相对中线,中线对地及其组合等保护模式。下面来了解下电涌保护器的工作原理。

知识点:电压开关型电涌保护器

电涌保护器的作用及工作原理


电涌保护器是通常平行的电路系统,当雷电发生时,在入口处的金属管,各种建筑物线对电磁感应现象,产生了大量的能源强度,电源浪涌保护将发挥作用,在当前导入的每个端口的低电势差与地球。适用于家庭住宅、第三产业以及工业领域电涌保护的要求,具有相对相,相对地,相对中线,中线对地及其组合等保护模式。下面来了解下电涌保护器的工作原理。

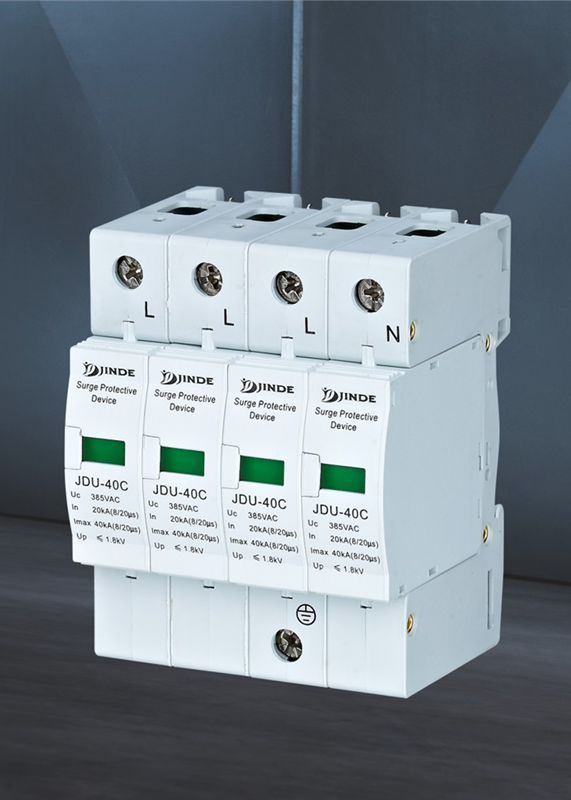

电涌保护器原理

开关型:其工作原理是当没有瞬时过电压时呈现为高阻抗,但一旦响应雷电瞬时过电压时,其阻抗就突变为低值,允许雷电流通过。用作此类装置时器件有:放电间隙、气体放电管、闸流晶体管等。

限压型:其工作原理是当没有瞬时过电压时为高阻扰,但随电涌电流和电压的增加其阻抗会不断减小,其电流电压特性为强烈非线性。用作此类装置的器件有:氧化锌、压敏电阻、三相电源防雷器抑制二极管、雪崩二极管等。

分流型:与被保护的设备并联,对雷电脉冲呈现为低阻抗,而对正常工作频率呈现为高阻抗。

扼流型:与被保护的设备串联,对雷电脉冲呈现为高阻抗,而对正常的工作频率呈现为低阻抗。

用作此类装置的器件有:扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

 ?

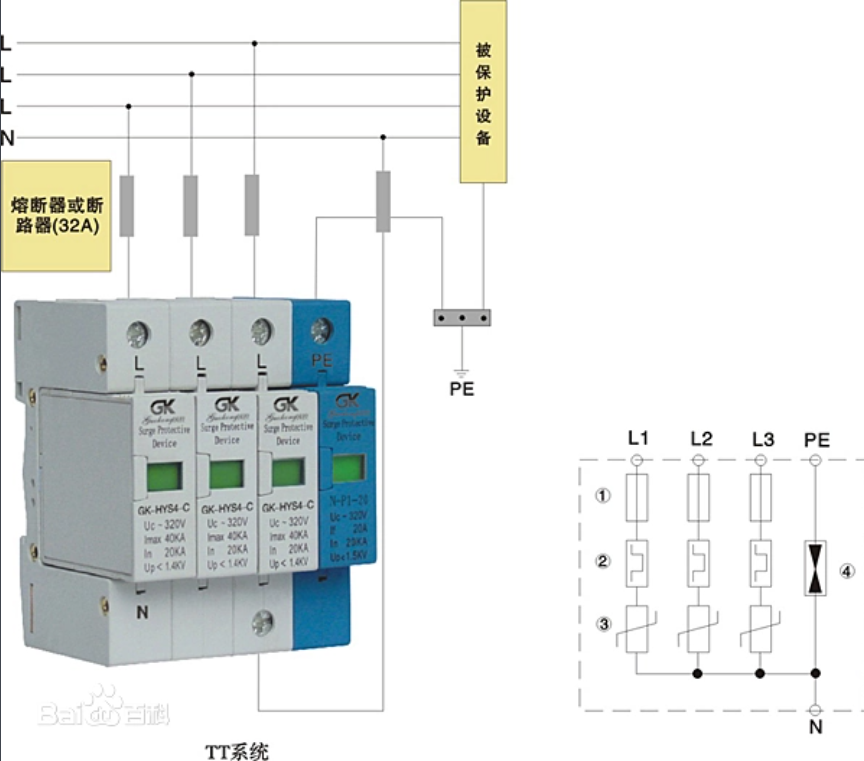

电涌保护器的主要作用是将瞬态过电压产生的强大的电流对地进行泄放,把瞬态过电压限制在电气电子设备能够承受电压的范围内,使得被保护设备不受冲击电压而损坏。电涌保护器的工作原理为:电涌保护器一般安装在被保护设备的两端并接地。在正常工作情况下,电涌保护器对正常的工频电压呈现高阻抗,几乎没有电流通过,相当于开路;当系统中出现了瞬态过电压时,电涌保护器对高频瞬态过电压呈现低阻抗,相当于把被保护设备短路,使得瞬态过电压产生的强大的过电流对地进行泄放,将瞬态过电压限制在设备可以承受的电压范围内,从而使设备得到保护。

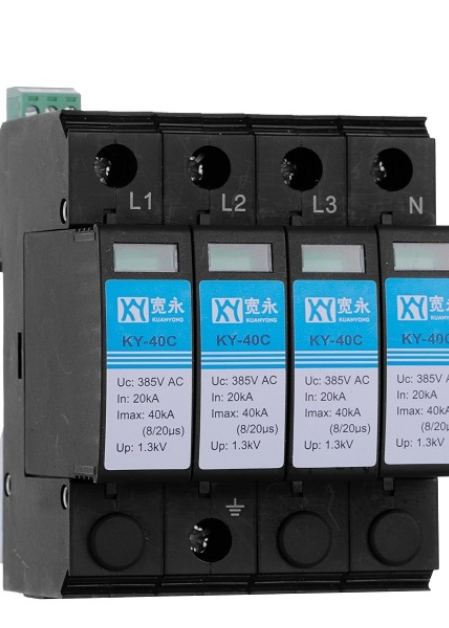

电涌保护器的主要参数


电涌保护器对地泄放雷电流时,必须安全地完成,不造成电涌保护器本身损坏。电涌保护器需要长期接入在被保护回路中,这就要求电涌保护器在长期工作电压作用下应该不劣化、损坏、断开,更不能短路使被保护电路中

断工作。为满足以上要求应控制一下几个技术参数。

1. 电压保护水平。通常电压保护水平越低,保护效果越好。

2. 通流容量。通常通流容量越高,雷电下安全性越好。但是通流容量越大,电涌保护器的电压保护水平就越高。

3. 最大持续运行电压。最大持续运行电压是指可持续加在电涌保护器,并且电涌保护器还可以正常工作的最大方均根电压。

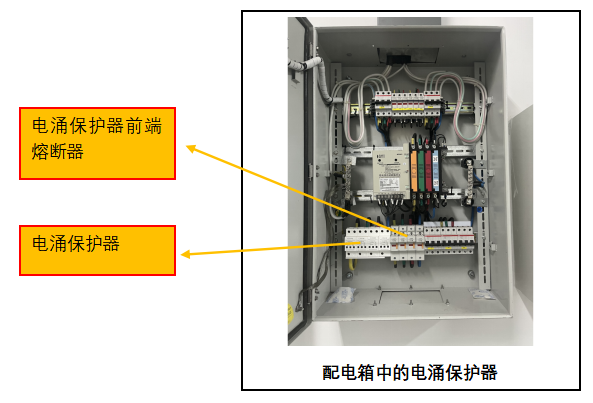

电涌保护器的后备保护器


电涌保护器经过多次对大地泄放电流后,电涌保护器的内部原件逐渐老化,当内部元件老化到一定程度后,电涌保护器内部的热脱扣器装置熔断,从而使电涌保护器从线路中断开,避免了电涌保护器老化后正常情况下对地发生短路。有时高能量的冲击电流或者线路工频故障时,可能会使电涌保护器发生短路事故,此时电涌保护器内部的热脱扣器装置来不及熔断,可能会使配电系统发生火灾等事故。在电涌保护器前面安装后备保护装置后,在电涌保护器失效后,后备保护装置断开,线路得到保护。



相关推荐:

1、GB5226.1-2008 机械电气安全

2、GB19517-2009国家电气设备安全技术规范
