知识点:仪表配管 仪表管道(又称管路、管线)很多,大体可分为四类,即导压管、气动管、电气保护管和伴热管。 导压管 导压管又称脉冲管,是直接与工艺介质相接触的一种管道,是仪表安装使用最多、要求最高、最复杂的一种管道。 由于导压管直接接触工艺介质,所以管子的选择与被测介质的物理性质、化学性质、操作条件有关。总的要求是导压管工作在有压或常压条件下必须具有一定的强度和密封性,因此这类管道应该选用无缝钢管。
知识点:仪表配管
仪表管道(又称管路、管线)很多,大体可分为四类,即导压管、气动管、电气保护管和伴热管。
导压管
导压管又称脉冲管,是直接与工艺介质相接触的一种管道,是仪表安装使用最多、要求最高、最复杂的一种管道。
由于导压管直接接触工艺介质,所以管子的选择与被测介质的物理性质、化学性质、操作条件有关。总的要求是导压管工作在有压或常压条件下必须具有一定的强度和密封性,因此这类管道应该选用无缝钢管。
在中低压介质中,常用的导压管为Ф14×2无缝钢管,有时也用Ф18×3或Ф18×2无缝钢管.
分析用的取样管路也使用Ф14×2无缝钢管,有时也用Ф10×1.5、Ф10×1、Ф12×1无缝钢管.
在超过10MPa的高压操作条件下,多采用Ф14×4或Ф15×4无缝钢管或无缝合金钢管。
导压管的材料取决于被测介质的腐蚀程度。
微腐蚀或不腐蚀介质,选用20号钢;
弱腐蚀介质选用1Cr18Ni9Ti耐酸不锈钢。
较强腐蚀介质,采用与工艺管道一样的不锈钢316L或其它含钼的不锈钢。
如测量氯气或氯化氢等强腐蚀的介质,只能采用塑料管子。
气动管路
气动管路也称气源管或气动信号管路,它的通常介质是压缩空气。压缩空气经过处理,成为干燥、无油、无机械杂物的干净压缩空气(有时也用氮气)。它的工作压力约为0.7~0.8MPa。
气源总管通常由工艺管道接入,工艺外管的气源管多为DN100(4“)的无缝钢管,个别也使用DN50(2”)的无缝钢管。
进装置仪表气源管路多为DN25(1”)的镀锌焊接钢管,
一般主管为DN25(1”)的镀锌焊接钢管,
支管为DN20(3/4”)和DN15(1/2“)的镀锌焊接钢管。
与气动仪表和气动调节阀相连接采用Ф6×1的紫铜管,个别也有用Ф7×1或Ф8×1的紫铜管或尼龙1010的Ф6×1管。
电气保护管

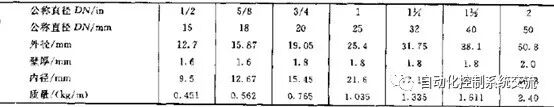

电气保护管也是仪表安装用的较多的管子,它是用来保护电缆、电线和补偿导线的,为了美观多采用镀锌的有缝管,即电气管,有时也采用镀锌焊接钢管,专用的电气管管壁较薄,具体可参阅下表:
有时也采用硬氯乙烯管作为电气保护管
电气保护管与仪表连接处采用金属软管(用条形镀锌铁皮卷制成螺旋形而成,又称蛇皮管、金属挠性管),为了更好地在腐蚀性介质或空气中使用,一般的蛇皮管外面都包有一层耐腐蚀塑料。
保护管的选用要从材质和管径两个方面考虑。
材质取决于环境条件,即周围介质特性,一般腐蚀性可选用金属保护管;强酸性环境只能用硬聚氯乙烯管;

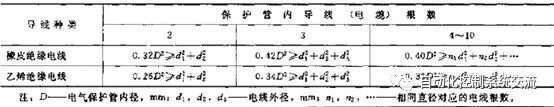

管径由所保护的电缆、电线的外径决定,可套用如下经验公式:
伴热管
伴热管简称伴热。伴热对象是导压管、调节阀、工艺管道、工艺设备上直接安装的仪表及保护箱,它的介质是0.2~0.4MPa的低压蒸汽(个别也有用中压蒸汽的)。
伴热管比较单一,其为规格Ф14×2、材质是20号钢或规格为Ф8×1的紫铜管,有时也用Ф10×1的紫铜管。
