一、设计前
风管系统设计前，应按下列顺序确定变风量系统基本参数：
(1）确定系统类型和布置形式；
(2）确定系统最大风量、空调机房、空调器以及送、回、排风量和接口位置；
(3）确定内、外区变风量末端装置形式、位置、数量和装置最大风量；
(4）确定送回风口形式、位置、数量和最大设计风量。

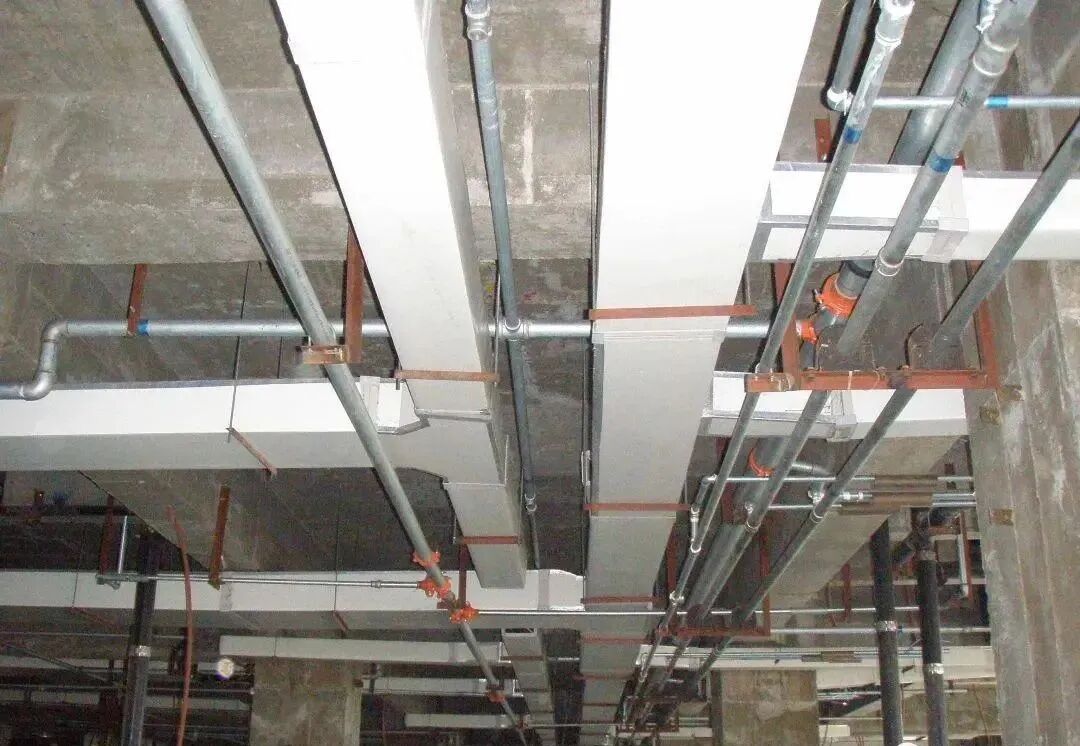

二、设计中
风管系统设计可按下列步骤进行:
(1）确定风管形状（圆形风管、矩形风管……)；
(2）确定风管系统形式（枝状、环状……)；
(3）确定风管计算方法（等摩阻法、静压复得法、摩阻缩减法……)；
(4）根据各末端装置最大风量累计值初步选定管径和走向；
(5）确定回风形式（回风管房间回风、吊平顶静压箱式集中回风)；
(6）初步确定回风管管径和走向；
(7）与其他专业设计人员协调风管走向与标高，并确定风口最终位置（亦可后阶段再深化)；
(8）计算管径。如采用等摩阻法，要校核各风管变径处的比摩阻，校核风量为该段风管所负担区域的显热负荷最大值所对应的风量；
(9）按末端装置最大设计风量和风速限制确定装置进风支管、装置下游风管、软管和送风静压箱；
(10）消声计算。如需要，增加消声器。

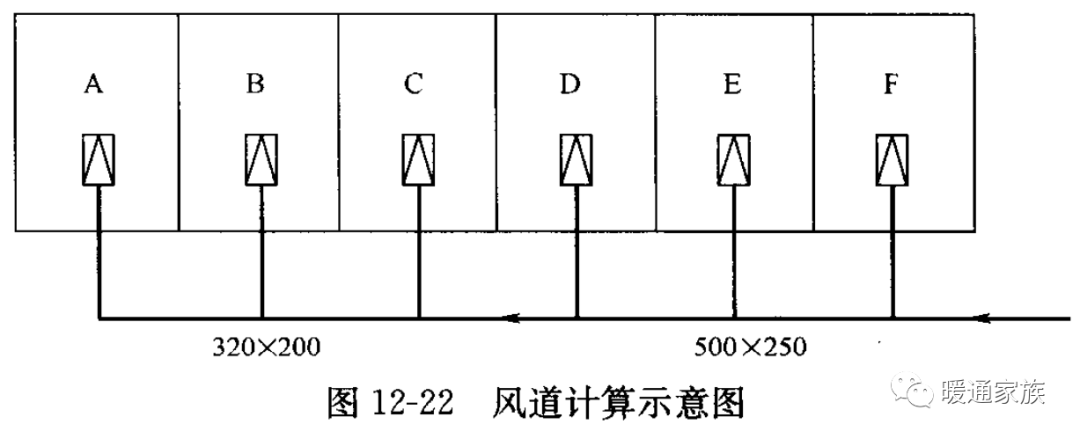

例题：（风道示意图见图12-22，计算结果见表12-3）
