现场施工平面图布置的20个要点
1、划分施工区域、办公区、生活区
设置隔离围墙、相互独立，但交通方面。如果因场条件限制，进入办公区须经过施工区时，必须设安全防护通道。
2、确定施工主干道和分支施工道路
主干道一般5~6m宽，由施工场地大门至主施工场地，分支施工道路3~4m宽，应沿拟建单位工程周边环通。
3、确定办公区的临时设施布置
根据各方管理人员岗位设置和人员配备，计划好办公室的搭设数置和平面布置位置，配套供水、供电、卫生、排污等设施。

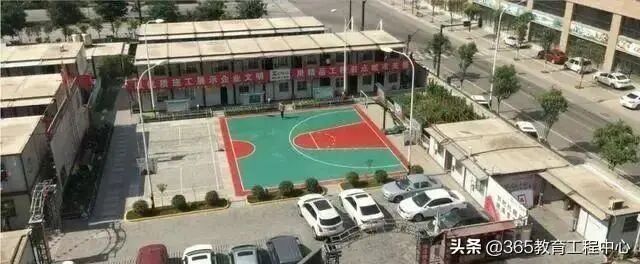

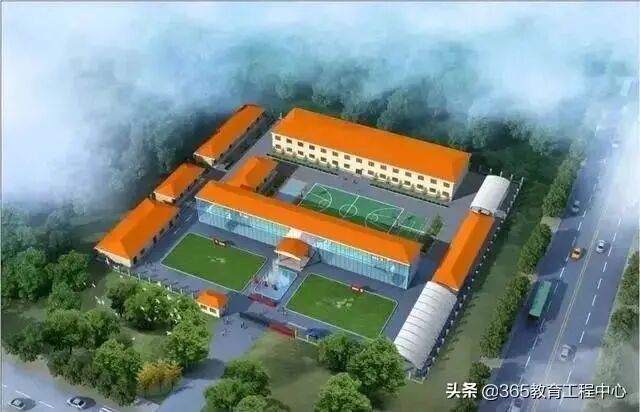

4、确定生活区临时设施布置
根据总劳动力动态计划，设计生活区的宿舍、食堂、浴室、厕所、洗衣水池等设施，配套供水、供电、卫生、排污等设施。
5、确定施工区主要临时设施布置

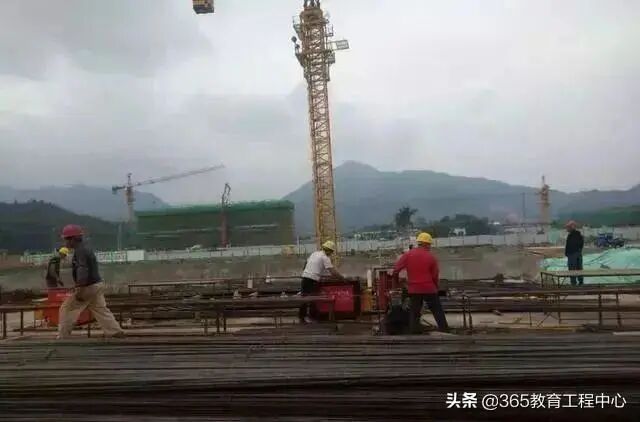

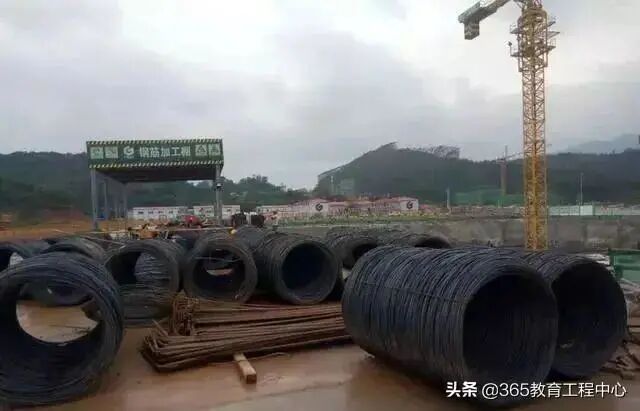

考虑材料库、工具房、机修间、配电间、钢筋加工间、安装管道加工间等的临时设施布置。
6、确定主要施工场地
施工用的场地要尽量靠近工程施工现场，钢筋加工场、安装管道加工场等要考虑材料加工时半成品或成品的堆放，要考虑运输车辆的进出方便。
7、确定主要材料堆场
尽量靠近加工车间或施工用料现场，要考虑运输车辆的进出方便。
8、确定大型设备的布置位置
塔吊、施工电梯等布置要考虑安装位置便于材料运输，便于设备的安装与拆除，避免相互干扰，避免周边的影响。
9、确定临时用电主配电间和配电箱的布置
施工临时用电至少三配电，考虑缩短供电经路架设总路程，可以在适当位置布置分配电间，配电间下设两级配电箱和三级配电箱。大型设备用电要单独设立供电线路。两级配电箱和三级配电箱要尽量靠近用电现场。
10、确定供水线路和供水点的布置（包括高层建的消防用水）
施工区的用水点每个单工程四周要均匀布置，高层建筑要有专用高压水泵将水送对施工用水楼层，沿建筑物的高度设置D100的消防供水管，每层配消防箱。
11、确定排水和排污系统的布置
现场的雨水排放要有组织，用水紧缺地区，要考虑雨水、污水回收利用，设计雨水、污水沉淀回收再利用设备和沉淀后的排放系统。
12、绘图要按比例布置各种临时设施、施工设备和材料堆场；
13、三个区域既要有明显隔离，连通三个区域的道路又要安全、方便。
14、大型设备的布置要考虑安装、拆卸方便，还要考虑使用方便，要详细阅读和分析单位工程的建筑与结构图纸。
15、施工区临时工棚要充分考虑有足够的可操作的空间，材料进出的方便。
16、道路的设计要充分考虑材料运输车辆的行走和回转场所。
17、材料堆放区要便于运输车辆的回转。
18、办公区的充分考虑施工管理人员的分工特性分配办公室，要考虑提供给业主、监理单位和各专业分包施工队伍的办公场所。
19、生活区要考虑劳动力高峰期的最大可能居住人数来设计宿舍、食堂、浴室、厕所的规模。
20、要考虑劳动生产人员交通工具的停放点，必要时提供充电设施。
现场施工平面布置图设计原则
1、在满足施工要求的前提下，少占地，不挤占交通道路。
2、主要施工机械设备的布置满足施工需求。
3、最大限度的压缩场内运输距离，尽可能避免二次搬运。
4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。
5、充分考虑劳动保护，环境保护，技术安全，消防要求等。
6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
现场施工平面布置图的技巧——分阶段进行绘制
以房屋建筑总承包工程为例，建议分以下阶段进行布置：

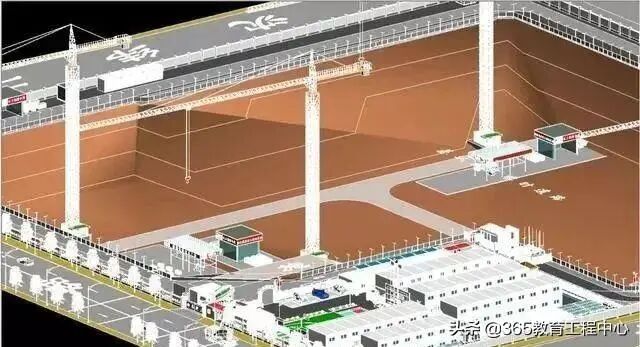

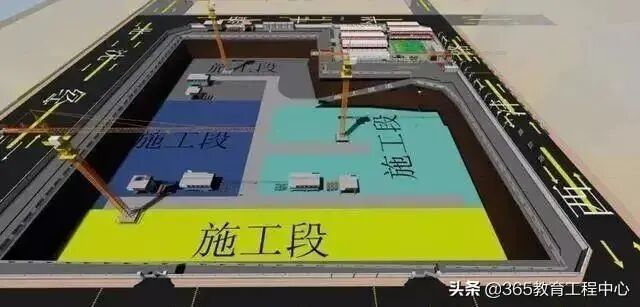

1、基坑土方开挖及支护阶段——本阶段生产区应绘制基坑边线、基坑坡道，基坑内运输通道、基坑排水沟及沉砂池，出入口应设置洗车池等。

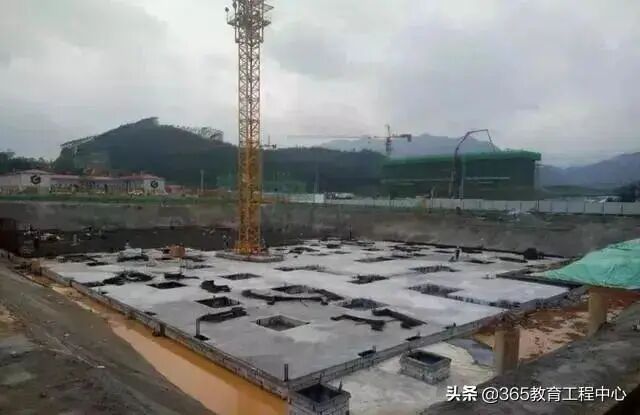

2、地下室施工阶段——本阶段生产区应绘制基坑边线，并绘制地下室结构外边线及后浇带，塔吊布置应满足上部结构施工为主。
3、上部结构施工阶段——本阶段生产区地下室外边线可画成虚线，加工场布置与地下室施工阶段有所不同，部分加工场可移至地下室顶板上，增加施工电梯布置、砌体材料堆场、安装用场地布置等。
4、装饰及安装施工阶段——本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉，增加装修施工用场地、安装用场地布置等。
5、室外工程施工阶段——本阶段加工场、材料堆场等基本撤换掉，现场办公区及临时生活区有影响的也应撤换掉，本阶段应将小区道路及室外的景观构筑物画上。
现场施工平面布置图的技巧——塔吊的布置
塔吊的平面位置，主要取决于建筑物的平面形状和四周场地条件。一般布置在建筑物边，高层必须考虑附墙加固，离墙距离大概5米；塔吊的服务半径应能基本覆盖高层塔楼；若有预制构件或钢结构吊装，选用的塔吊应进行起吊能力验算（最远距离、最重构件）；群塔布置应能相互避开塔身，但覆盖范围最好能小部分搭接；塔吊布置还应考虑拆卸方便。
现场施工平面布置图的技巧——道路的布置
1、尽可能利用原有道路；
2、满足消防要求、宽度不小于4m；施工场地宽松的可设置双车道，场地狭小的设单车道，最好能成环状，或者设置回车场；
3、运输通道尽量能由市政道路通至主要加工场及施工电梯处。
现场施工平面布置图的技巧——施工机械的布置
施工电梯布置时应查看塔楼标准层平面，尽量设置在阳台位置，混凝土输送泵尽量靠近出入口位置设置。
确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围，并且不能影响运输通道。
