知识点:电气隔离 什么是电气隔离? 电气隔离是指在电路中避免电流从某一区域直接流到另外一区域的方式,即两个区域之间的电流不是直接流动的路径,两个区域之间是没有进行实际的电气连接的
知识点:电气隔离
电气隔离是指在电路中避免电流从某一区域直接流到另外一区域的方式,即两个区域之间的电流不是直接流动的路径,两个区域之间是没有进行实际的电气连接的。
![图片](https://fd.co188.com/group1/M01/B2/0F/rBBhIGMhh9WAeHYYAAJiXBYlTYg10.jpeg)
虽然电流无法直接流过两个区域,但是两个区域还是可以传递信息的,因为能量或信号可以通过其他形式进行传递的,比如,通过电磁感应、电磁波、光学、声学、机械的方式进行传递。
就像隔离病毒,不会隔离爱;电气隔离,不会隔离信号的传递。
电气隔离的作用,可以概括为以下两个方面:
1、保障人员和设备的安全。
电气隔离可以使两个电路之间保持独立,比如一个电路是强电电路,另一个是弱电电路,如果没有进行电气隔离,一旦发生故障,强电电路的电流直接流到弱电电路,那将会对人员造成触电的伤害。
![图片](//g.co188.com/img/topics/new_topics/images/blank.gif)
另外,在电路出现异常、雷击浪涌、高压冲击等伤害,如果负载与前一级电路进行了电气隔离,可对负载电路起保护作用。
2、提高电路的抗干扰能力。
电气隔离可以去除两个电路之间的接地环路,可以阻断共模、浪涌等干扰信号的传播,可以使我们的系统具有更高的安全性和可靠性。
![图片](//g.co188.com/img/topics/new_topics/images/blank.gif)
现在电气隔离的方式有很多种,常用的有变压器隔离、光电隔离、机械式等。

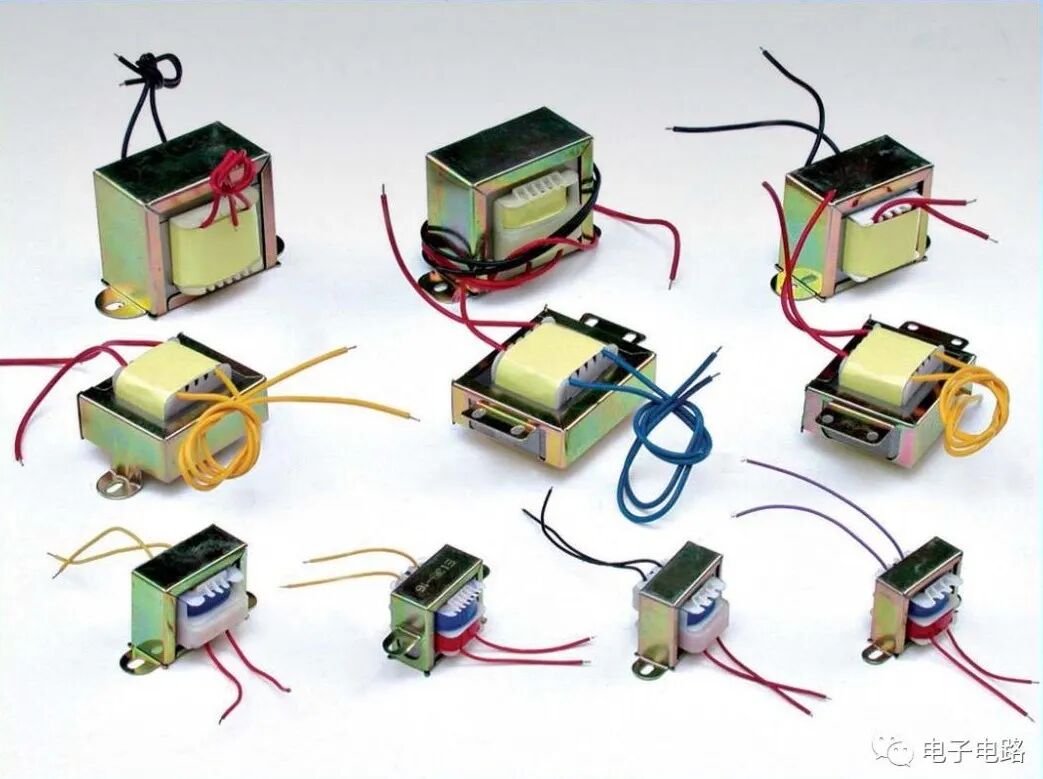

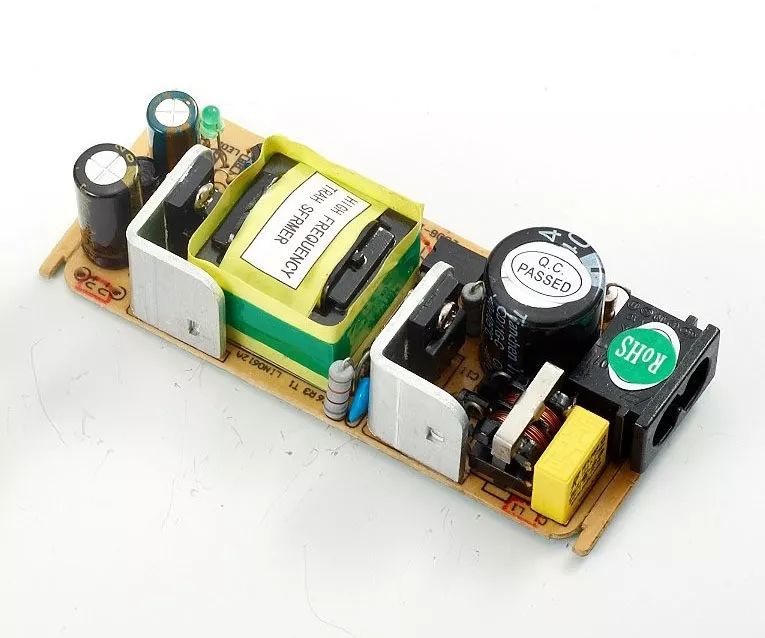

变压器相信大家会比较熟悉,在电源电路中会经常看见,初级线圈与次级线圈之间并没有实际的电气连接,变压器是通常电磁感应的原理使初、次级线圈之间实现能量的传递的。
![图片](//g.co188.com/img/topics/new_topics/images/blank.gif)

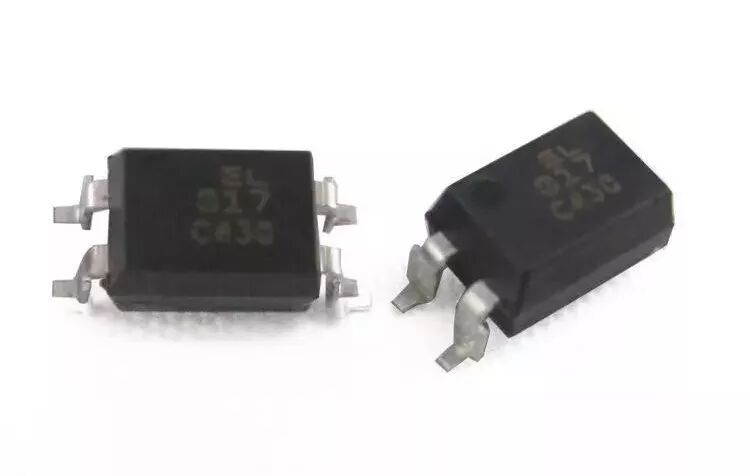

光电耦合器也叫光电隔离器,简称光耦,由发光源和受光器两部分组成,发光源和受光源是组装在同一封闭的空间内。
![图片](//g.co188.com/img/topics/new_topics/images/blank.gif)
▲ 光耦
发光源和受光源之间并没有实际的电气连接,彼此间是用透明的绝缘体进行隔离,发光源为出输入端,受光源为输出端,发光源一般可以用发光二极管制作,受光器一般可以用光敏二极管、光敏三极管来制作。
![图片](//g.co188.com/img/topics/new_topics/images/blank.gif)
▲ 光耦的原理图
继电器是具有隔离作用的开关元件,可以实现小电流(低电压)控制大电流(高电压),继电器的种类有很多种,如电磁继电器、温度继电器、时间继电器等。
![图片](//g.co188.com/img/topics/new_topics/images/blank.gif)
▲ 电磁继电器

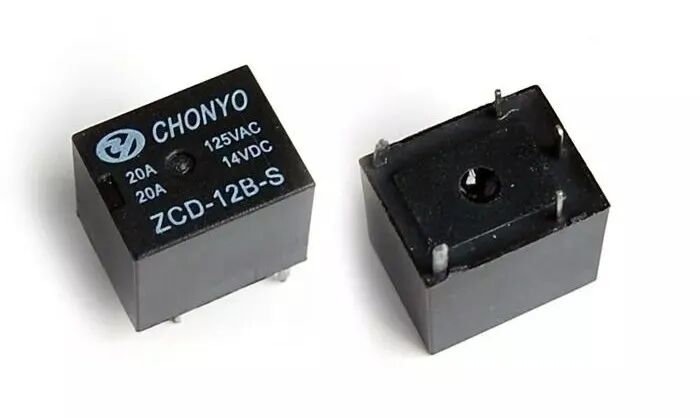

电磁继电器可以说是最经典的继电器,它是利用低电压控制电磁铁产生的磁力,再通过磁力来控制高电压电路的断开与闭合。
