三相负荷不平衡自动调节装置(简称:RT-MEC)属于新型的电力电子设备。该装置利用采样电路实时采集低压配电线路的三相电压、三相电流等运行参数,通过模型运算计算出三相间的负荷不平衡度和需要补偿的电流值和相位,根据装置设定的值来控制PWM信号发生器发出控制信号给内部的IGBT驱动,使逆变器产生一个满足要求的电流信号送入到系统中,实现三相负荷的自动平衡调节。

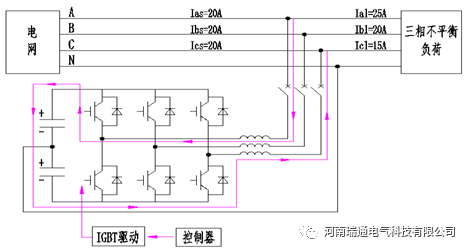

三相负荷不平衡自动调节装置(RT-MEC)工作原理示意图
u 采用三电平拓扑结构,有效降低了纹波电流,提高了输出波形的品质;
u 采用德国英飞凌高集成三电平IGBT模块,具有电压应力低,可靠性高,导通损耗和开关损耗大幅减小;
u 采用TI公司的TMS320F28377D系列DSP芯片,具有双核32位CPU,控制精度高,相应速度快,拥有多个16位ADC,采样精度高;
u 采用磁环电抗器,具有体积小、重量轻、温升低、噪音小的特点;
u 采用高性能的霍尔电流传感器和霍尔电压传感器,采样精度高;
u 采用模块化设计,方便安装及增容;
u 具有多种补偿模式:有功不平衡调整优先、无功补偿优先、谐波治理优先等多种调节模式;
u 全相应时间小于10ms,控制快速,有利暂态稳定性的提高;
u 具有母线过压、欠压、缺相等外部电气故障及IGBT过热、过流等内部故障的完善的保护功能;
u 具有WIFI模块,可在手机上近距离观察、调试设备的运行情况;
u 生产及检验程序完备,所有产品均经过12步生产工艺、4道检验工序、72小时老化测试。

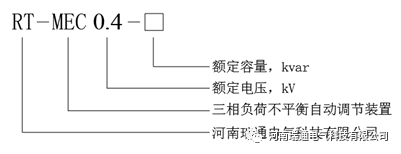

三相负荷不平衡自动调节装置(RT-UAD)主要技术参数见下表:
RT-MEC0.4-30 |
RT-MEC0.4-50 |
RT-MEC0.4-75 |
RT-MEC0.4-100 |
|
系统参数 |
||||
工作电压 |
400V(-40%~+20%) |
|||
工作频率 |
50/60Hz±5% |
|||
接线方式 |
三相三线、三相四线 |
|||
性能指标 |
||||
补偿模式 |
有功不平衡优先、无功补偿优先等8种模式 |
|||
不平衡补偿能力 |
在补偿容量范围内不平衡度<3% |
|||
效率 |
≥97% |
|||
有效响应时间 |
瞬时响应时间<0.1ms,完全响应时间≤10ms TSC支路响应时间≤20ms |
|||
保护功能 |
过压、欠压、逆变器过流、过热、过载等 |
|||
显示及接口 |
||||
语言类型 |
中英文界面 |
|||
显示内容 |
电压、电流、功率因数、不平衡度、谐波含量等 |
|||
通讯接口 |
RS-232,RS-485,RJ45网络接口, WIFI、GPRS可选择 |
|||
通讯协议 |
MODBUS-RTU |
|||
壳体配置 |
||||
型材 |
不锈钢 |
|||
环境条件 |
||||
IP等级 |
IP44(其它IP等级可定制) |
|||
运行温度 |
-10~55℃ |
|||
存储温度 |
-25~70℃ |
|||
相对湿度 |
最大95%RH(无凝露) |
|||
海拔高度 |
不高于1500m(适当降容可至更高海拔) |

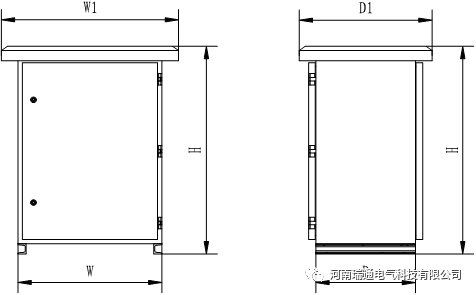

三相负荷不平衡自动调节装置(RT-MEC)柜机的外形尺寸如下:
型号规格 |
W |
D |
H |
W1 |
D1 |
RT-MEC |
650 |
450 |
1010 |
750 |
550 |
注:其它外形尺寸可定制。

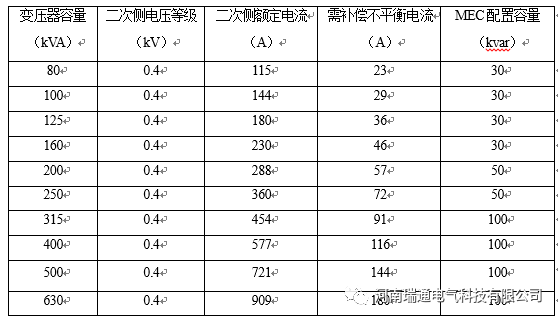

备注:上表数据是在假设三相不平衡率为20%,计算出的不平衡电流值。

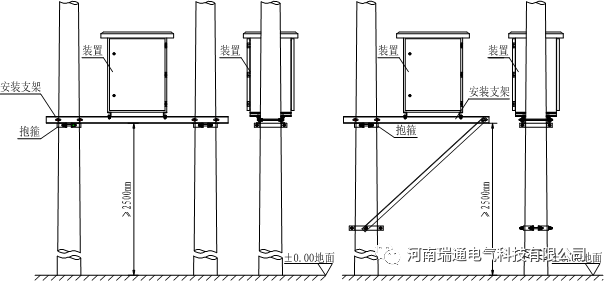

三相负荷不平衡自动调节装置(RT-MEC)柜机采用户外安装,安装示意图如下:
H杆安装示意图 F 杆安装示图
