好了,开始今天的主题——送福利。
今天的福利可是小编的在设计中的压箱宝哦,完完全全免费送给大家。
先一一介绍下:

一、excel篇:
1、excel焓湿图

之前我们有文章详细介绍了如何利用excel绘制焓湿图,相信很多小伙伴都没有耐心自己去研究,先看看效果图吧:

这个焓湿图用途很多,小编在这里举几个例子:
1、求取湿空气各点的状态值,比如一直干湿球温度,求出其他参数;
2、求取两种空气混合之后的最终状态参数;
3、湿空气经过蒸发器之后析湿系数的计算;
当然还有很多用法,小伙伴可以自己研究一下哦;

2、excel压焓图:

先看看效果:

之前是不是都没有想到过,原来利用最简单的excel就可以绘制压焓图,

我们也有相关的课程详细介绍压焓图的绘制方法。
利用这个压焓图,可以进行制冷系统简单的热力计算,还可以查询制冷剂的物性等等,详细的课程,需要小伙伴查询我们的历史文章了。

3、excel制冷循环的热力计算:

这个可以说是小伙伴平时做制冷设计的利器了,有了它,再也不用查询制冷剂的物性来做热力计算了,先看看我们的截图:


已知:冷凝温度、蒸发温度、过冷过热、蒸发能力

求解:单位制冷量、功率、冷凝能力、能效比、吸排气管径等等;
非常的方便实用;
下次我们会重点介绍这个表格的实用以及编制方法。


二、软件:

1、制冷剂物性查询

非常经典的就是Refprop,目前的最新版本是9.0版本的,这个一般在网络上可以下载到的,这里小编也一并送给大家。

2、Refig:

很多刚开始做制冷系统设计的小伙伴不会用Refprop,因为是全英文界面的,这里小编要分享另外一个小软件给大家:Refig;
中文版本的,界面友好,请看下图:


使用方法详细不需要赘述,小伙伴一打开就会用了。

3.Air:

湿空气状态参数的查询软件,方便实用,数据准确:
请看截图:

用法:
1、已知:干球、湿球,求其他参数;
1、已知:干球、相对湿度,求其他参数;
1、已知:相对湿度、湿球,求其他参数;

4、制冷系统热力循环计算

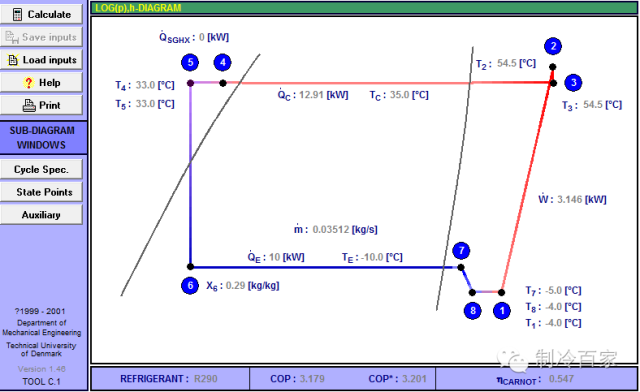

采用EES编写的软件,可以模拟制冷系统的热力循环,输入已知参数,可以模拟出制冷系统的热力循环,先看看截图:


这是单级制冷循环;还可以模拟双级压缩,看下图:


还可以进行制冷剂管路的计算,包含管径、阻力等:


是不是很强大,相信有了这些工具之后,小伙伴在做制冷系统的设计时候如虎添翼啦~~

关注我们“制冷百家”微信号,这些工具、软件立马免费送个大家哦;

推荐完之后,记得给我们留言附上推荐者的微信号;发送截图给我们,我们立马把软件奉上!

【1】【干货】制冷系统堵塞如何检索和清洗
【2】【干货】详解“过冷”和“过热”—基础篇
【3】制冷系统进水后简单的处理方法
【4】惊!利用excel绘制压焓图的方法
【5】教会你用excel直接进行压缩机的选型
【6】excel曲线拟合获取制冷剂物性
【7】绝!利用excel,绘制焓湿图
【8】利用选型软件调出压缩机的十系数
.......
关注“制冷百家”,就可以看到全部干货啦!
