电气符号，包含有图形符号、文字符号、项目代号以及回路标号等。它们相互关联，互为补充，以图形和文字的形式，从不同的角度为电气图提供了各式各样的信息。

1、图形符号

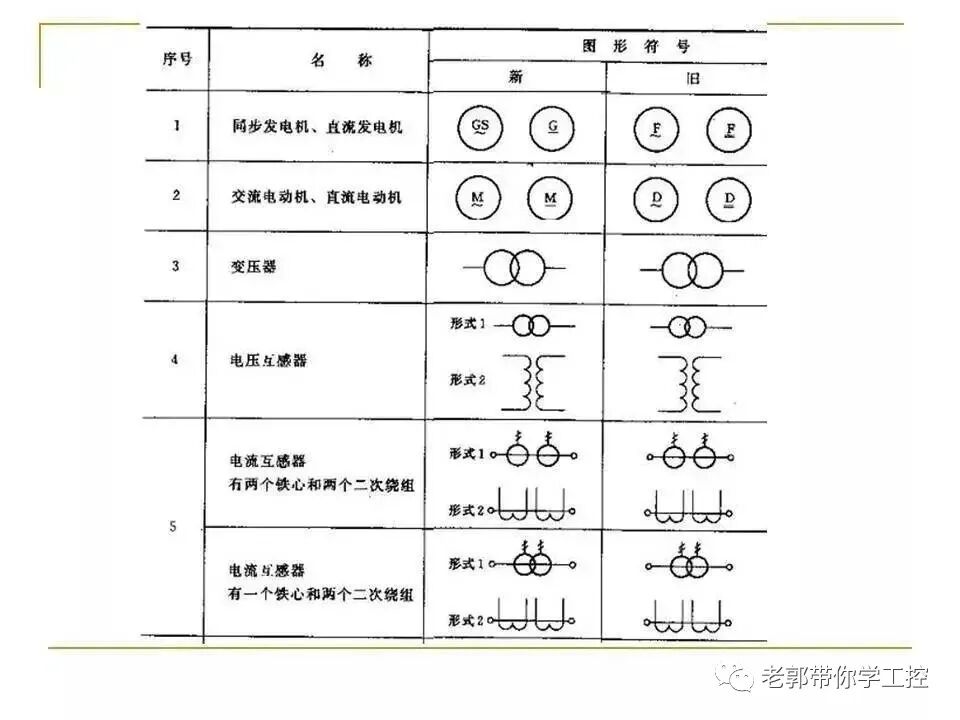

下图展示的是同步/直流发电机、交/直流电动机、变压器、电压互感器、电流互感器，都可以用图形符号来表示。

图形符号一

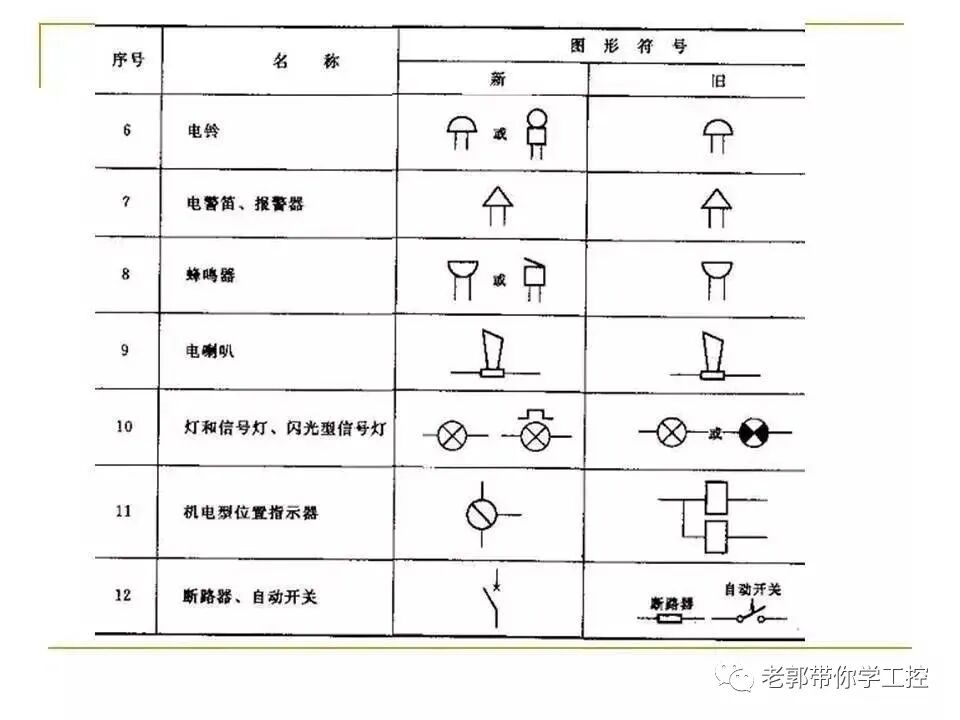

下图展示的是电铃、报警器、蜂鸣器、电喇叭、灯（信号灯）、机电型位置指示器、断路器/自动开关的图形符号。

图形符号二

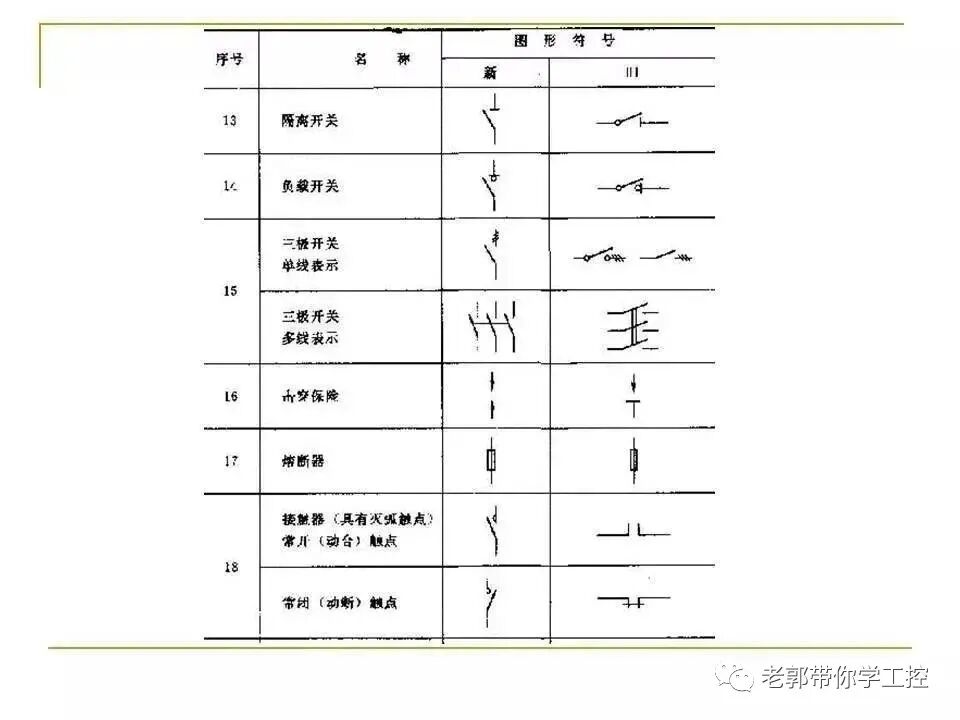

下图展示的是隔离开关、负载开关、三级开关（单线表示）、三级开关（多线表示）、击穿保险、熔断器、接触器（具有灭弧触点）、常开（动合）触点、常闭（动断）触点的图形符号。

图形符号三

2、文字符号

文字符号，分为基本文字符号和辅助文字符号两种。前者主要表示电气设备、电气装置和电器元件的种类名称，有单字母符号和双字母符号之分。比如M-母线。

后者则是电气设备、电气装置和电器元件的功能、状态、特征的表示。一般用表示功能、状态和特征的英文单词的前一、二位字母构成，也可采用缩略语或者约定俗成的习惯用法构成，通常不能超过三位字母。比如LM-铝母线。

3、数字代码

数字代码单独使用时，表示的是各种电器元件、装置的种类或者是功能，须按序编号，还要在技术说明中对数字代码的意义加以说明。

比如，三个相同的继电器，可以分别表示为“KA1”、“KA2”、“KA3”。

电路图当中，电气图形符号的连线处经常有数字，这些数字是有含义的，称为线号。线号是区别电路接线的重要标志。比如，X1、X2。

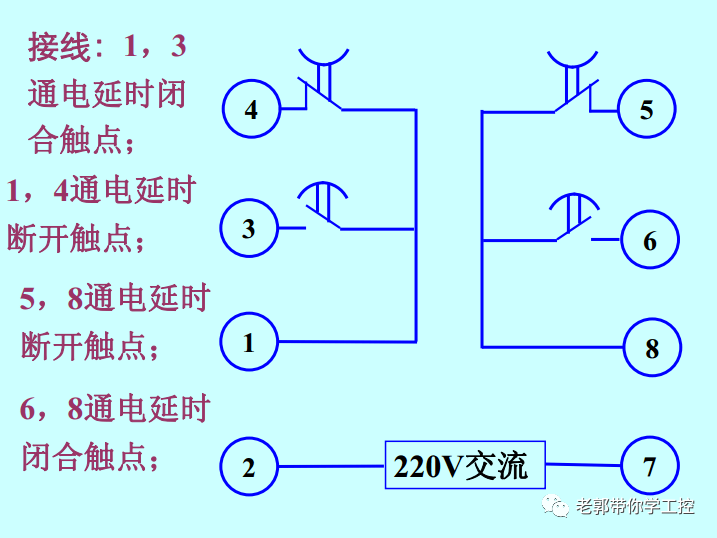

时间继电器接线图

4、项目代号

在电气图上，通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等，称为项目。比如PGL低压配电柜。

项目有大有小，可能相差很多，大到电力系统、成套配电装置以及电机、变压器等，小到电阻器、端子、连接片等，都可以称作项目。

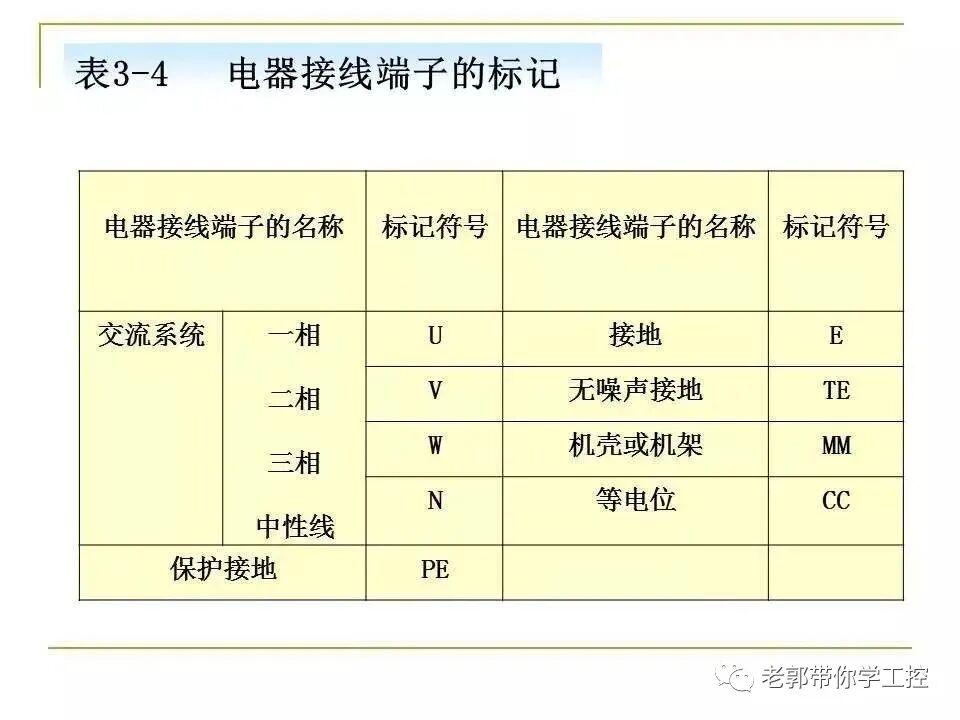

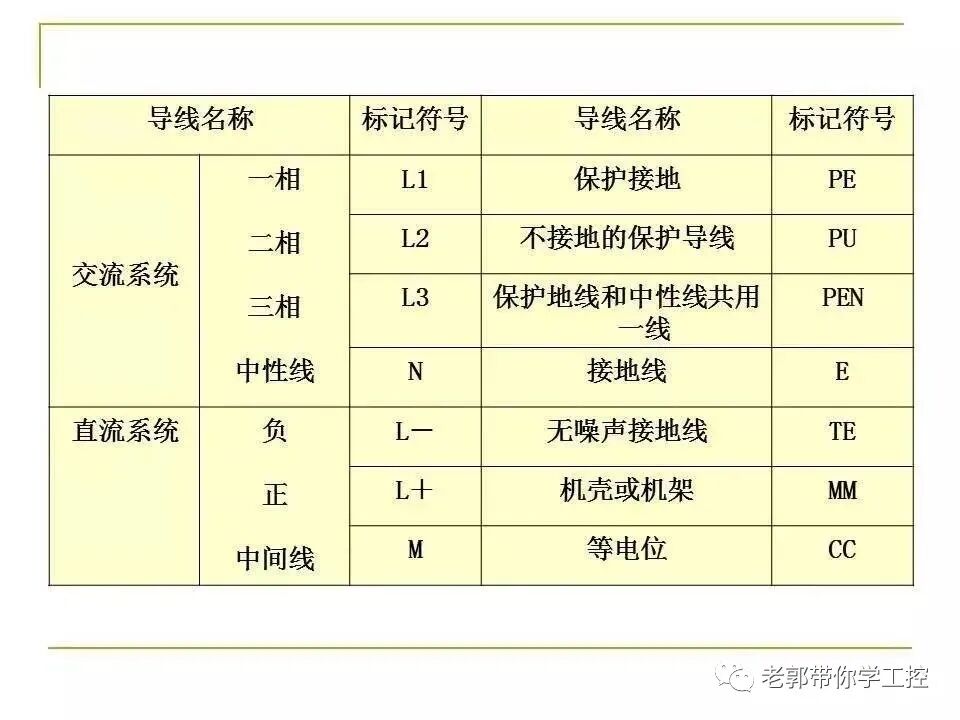

下表所示，为电器接线端子的标记。

电器接线端子的标记

5、回路标号

电路图中，用来表示各回路种类、特征的文字和数字标号，统称为回路标号。也叫回路线号。用途是为了方便查线和接线。

回路标号的一般原则是：

（1）回路标号按照“等电位”原则来进行标注（是指电路中连接在一点上的所有导线具有同一电位，而标注相同的回路线号）；

（2）由电气设备的线圈、绕组、电阻、电容、各类开关、触点等电器元件分隔开的线段，应视为不同的线段，标注不同的回路标号。

部分回路标号

一般来说，须按照以下六点来完成识读电气图的操作。

（1）从简到繁，循序渐进

（2）具备相关电工、电子技术的基础知识

（3）熟记并会用电气图形符号和文字符号

（4）熟悉各类电气图的典型电路

（5）掌握各类电气图的绘制特点

（6）了解涉及电气图的有关标准和规程

读图前要首先看图样的说明，包括首页的目录、技术说明、设备材料明细表和设计、施工说明书。由此对工程项目设计有一个大致的了解，然后看有关的电气图。

1、变配电所电气图读图的基本步骤

（1）从标题栏、技术说明到图形、元件明细表，从整体到局部，从电源到负荷，从主电路（一次回路）到辅助电路（二次回路）

（2）先分清主电路和辅助电路，交流部分和直流部分，然后按照先主后辅的顺序读图：

主电路一般从上到下，由电源经开关设备、到输配电导线直到负荷；

辅助电路也是从电源开始，然后依次看各个部分对主电路的控制、保护、测量及指示功能。

（3）阅读安装接线图的原则：先主后辅。

读主电路部分要从电源引入端开始，经开关设施、线路到用电设备；辅助电路阅读也是从电源出发，按照元件连接顺序依次分析。

由于安装接线图是由接线原理图绘制出来的，因此，看安装接线电路图的时候，应结合接线原理图对照阅读。此外，对回路标号、端子板上内外电路的连接的分析，对识图也有一定的帮助。

（4）看展开接线图。

结合电气原理图阅读展开接线图时，一般先从展开回路名称，然后从上到下、从左到右地阅读。

但是，展开图的回路在分析其功能时，往往不一定按照从左到右、从上到下的顺序动作，很多是交叉的，所以要特别注意：展开图中同一种电气元件的各部件，是按照功能分别画在不同的回路中， 同一电气元件的各个部件均标注统一项目代号， 器件项目代号通常由文字符号和数字编号组成，读图时要注意这些元件各个部件动作之间的关系。

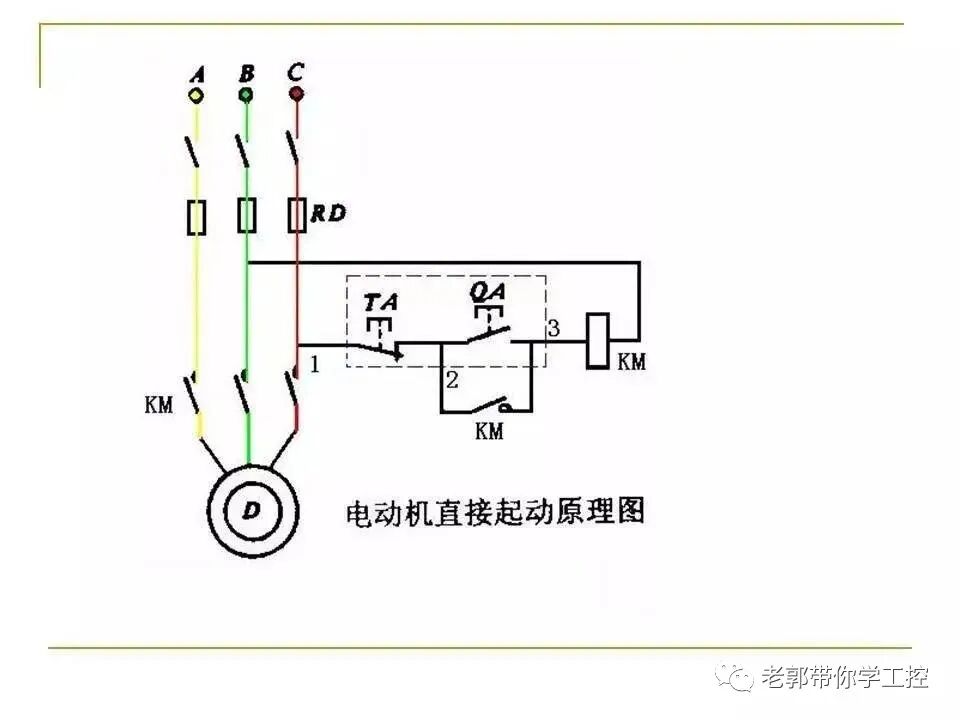

电动机直接起动原理图

（5）看平面、剖面和布置图。

看电气图时，要先了解土建、管道等相关图样，然后看电气设备的位置，由投影关系详细分析各设备具体位置尺寸，搞清楚各电气设备之间的相互连接关系、线路引出、引入及走向等。

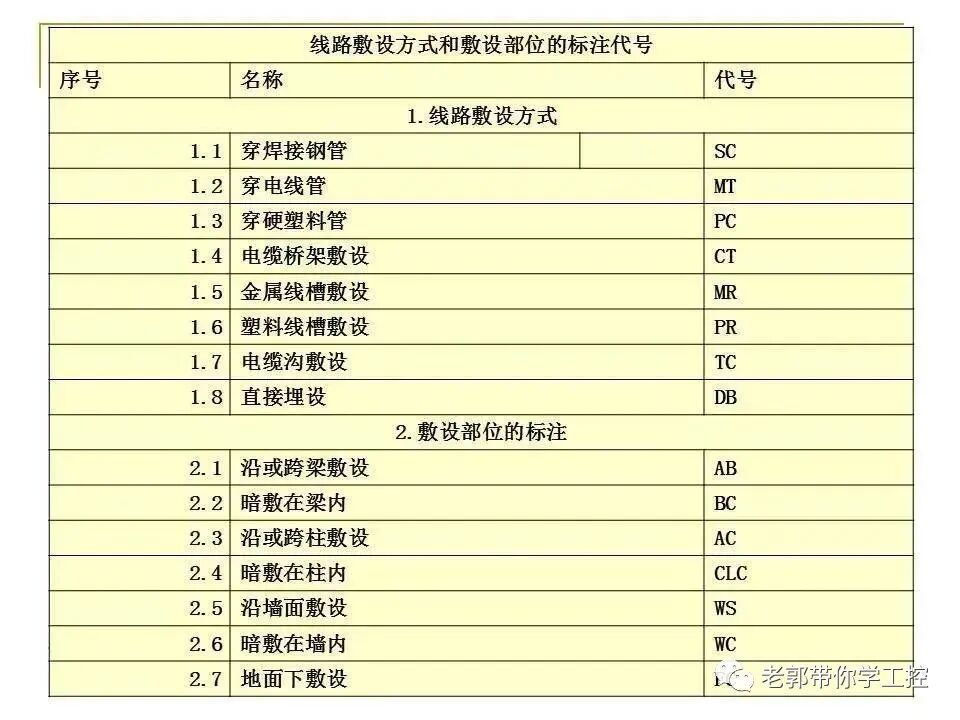

线路敷设方式和敷设部位的标注代号

2、变配电所电气主接线的读图步骤

电气主接线是变电所的主要图纸，看懂它一般遵循以下步骤：

（1）了解变电所的基本情况、变电所在系统中的地位和作用、变电所的类型。

（2）了解变压器的主要技术参数，包括：额定容量、 额定电流、额定电压、额定频率和连接组别等。

（3）明确各个电压等级的主接线基本形式，包括高压侧（电源侧）有无母线，是单母线还是双母线，母线是否分段，还要看低压侧的接线形式。

（4）检查开关设备的配置情况。一般从控制、保护、隔离的作用出发，检查各路进线和出线上是否配置了开关设备，配置是否合理，不配置能否保证系统的运 行和检修。

（5）检查互感器的配置情况，从保护和测量的要求出发，检查在应该装互感器的地方，是否都安装了互感器；配置的电流互感器个数和安装相比是否合理；配 置的电流互感器的副绕组及铁心数是否满足需要。

（6）检查避雷器的配置是否齐全。如果有些电气主接线，没有绘出避雷器的配置，则不必检查。

（7）按主接线的基本要求，从安全性、可靠性、经济性和方便性四个方面对电气主接线进行分析，指出优缺点，得出综合评价。

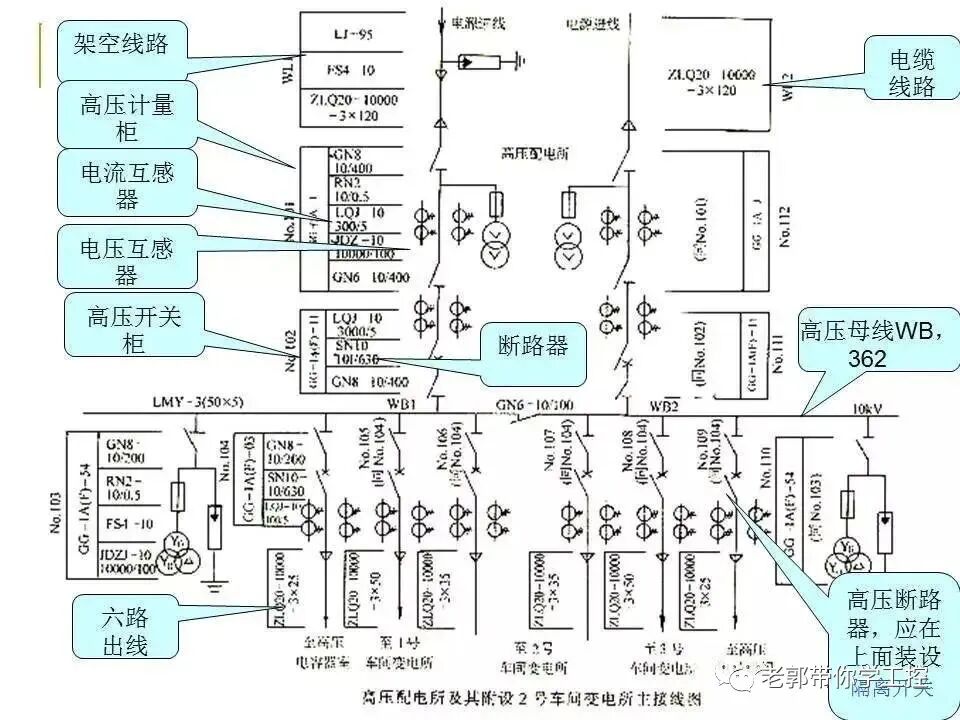

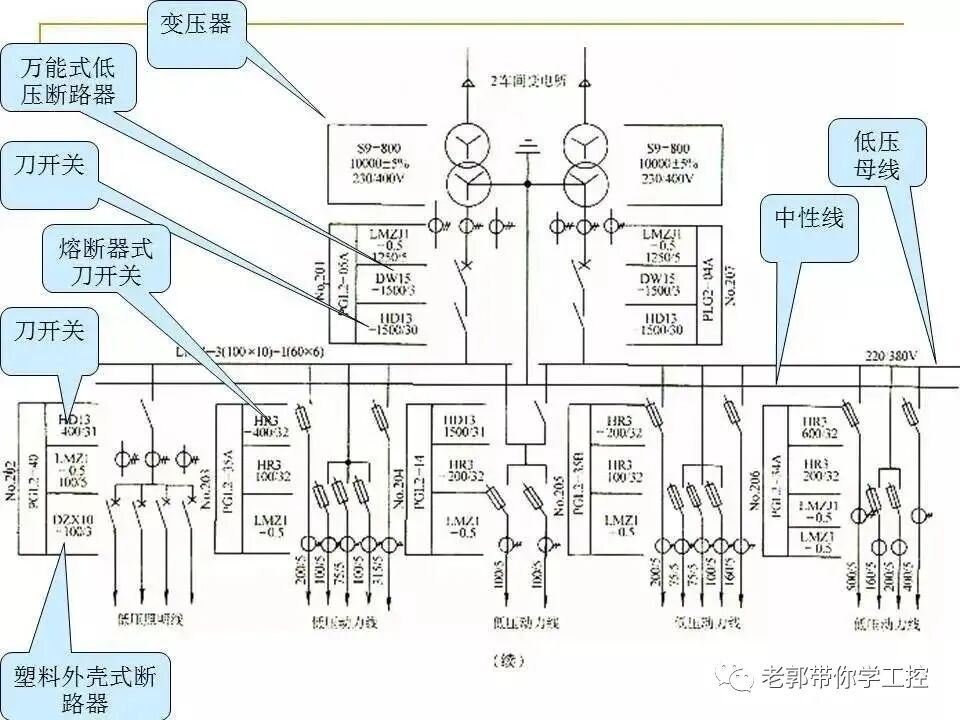

高压配电所及其附设2号车间变电所主接线图

高压配电所及其附设2号车间变电所主接线图续

3、变配电所配电装置图的读图

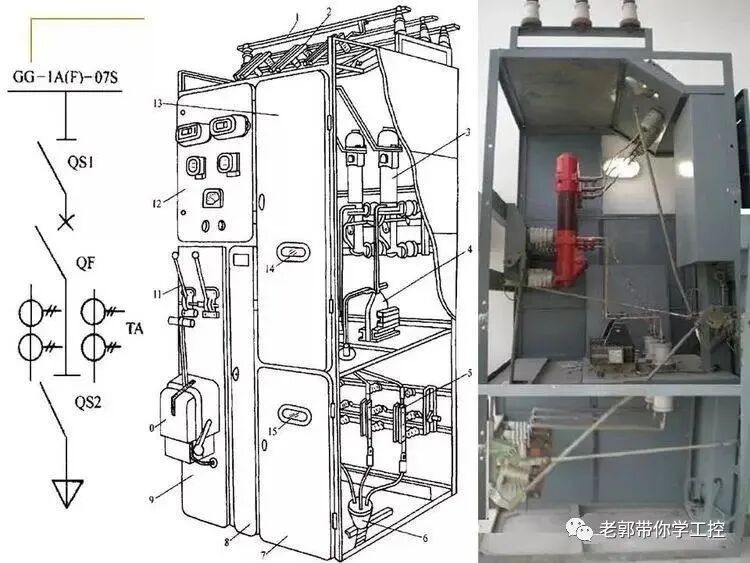

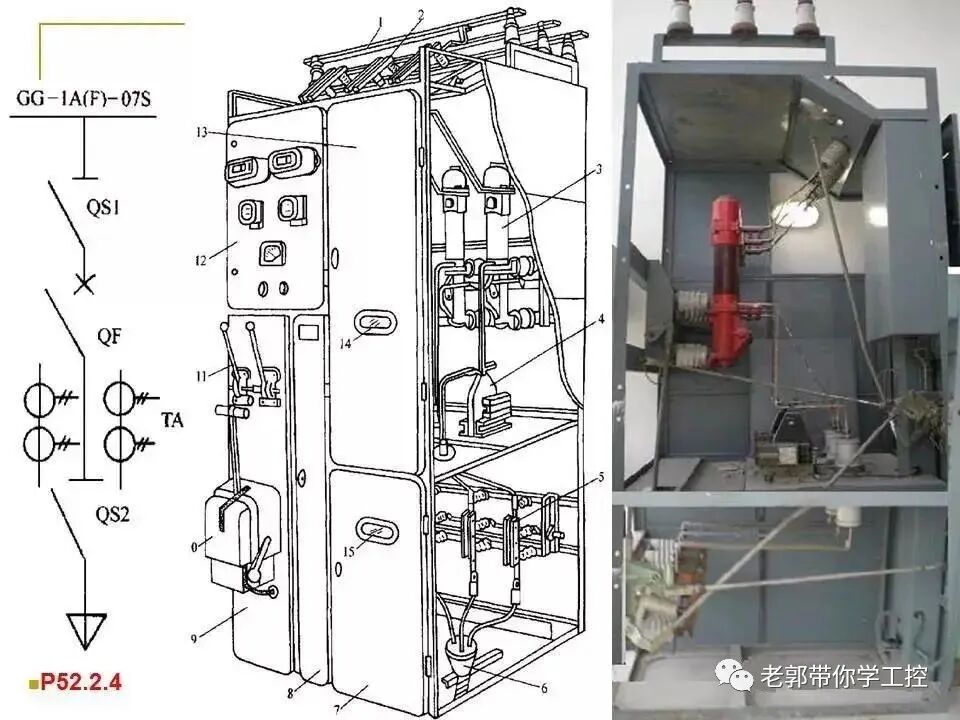

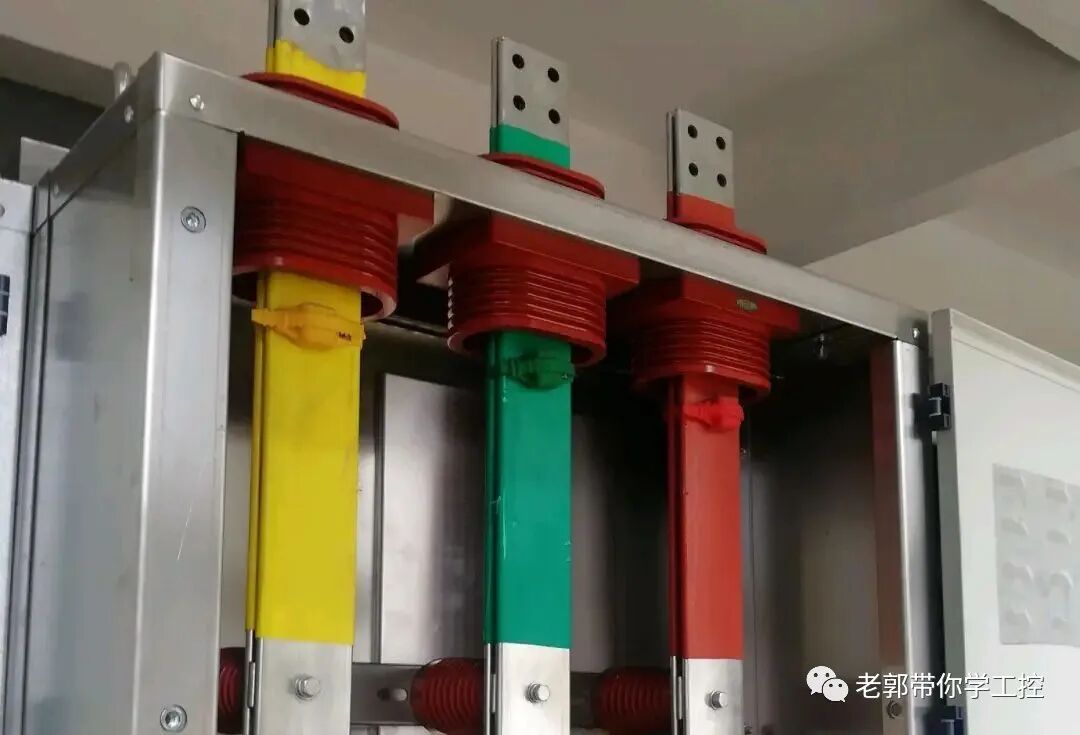

变配电所配电装置图与电气主接线图有所不同，是一种简化了的机械装置图，在现场施工和运行维护中具有相当重要的作用。配电装置图一般包括配电装置式主接线图、配电装置的平面布置图、配电装置断面图。以下几图所示为10kV小型变电所的配电装置式主接线图和屋内配电装置图。

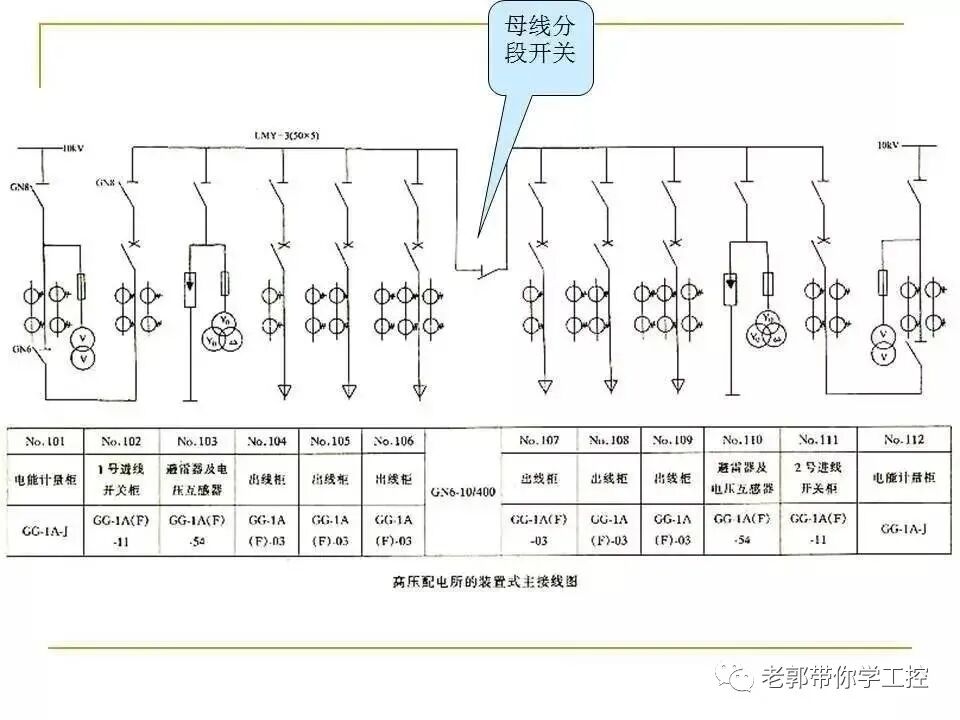

高压配电所装置式的主接线图

10kV小型变电所屋内装置配电图

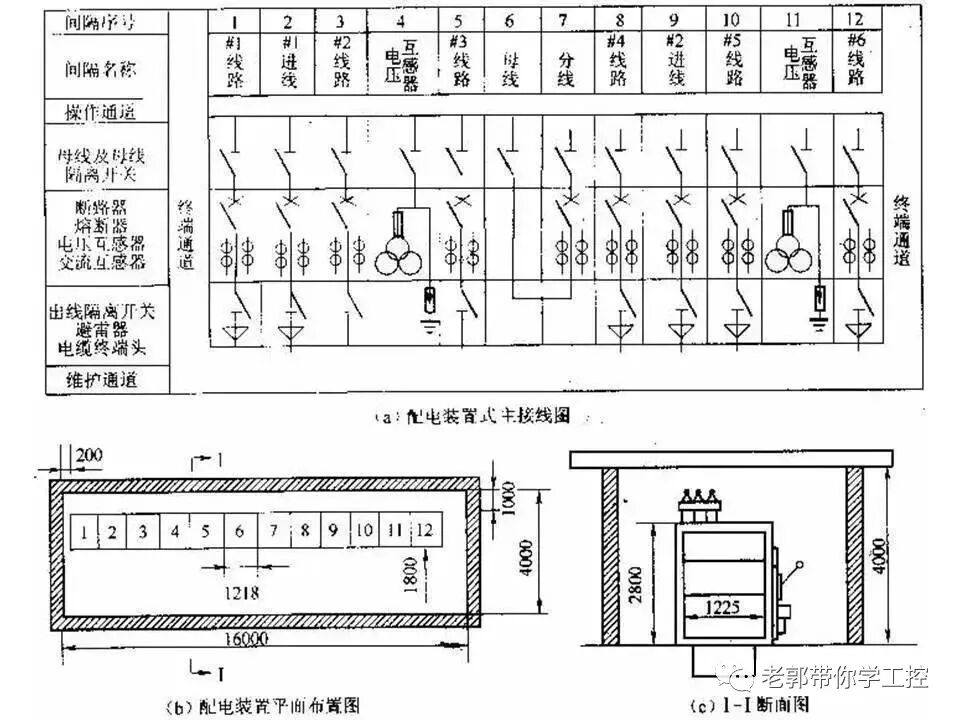

配电装置式主接线图及平面布置图

变配电所配电装置图，也是有其读图步骤的，一般步骤如下：

（1）了解变配电所的基本情况

了解变配电所的作用、类型和地理位置，当地气象条件，变配电所位置的土壤电阻率和土质等。

（2）熟悉变配电所的电气主接线和设备配置情况

在了解变配电所各个电压等级的主接线方式下，熟悉和掌握电源进线、变压器、母线、各路出线的开关电器、互感器、避雷器等设备的配置情况。

（3）了解变配电所配电装置的总体布置情况

先阅读配电装置式主接线图，并仔细阅读配电装置的平面图，把两种图对照阅读，就能弄清楚配电装置的总体布置情况。

（4）明确配电装置的类型

阅读配电装置图中的断面图，明确该配电装置是屋内的、屋外的还是成套的。如果是成套配电装置，要明确是高压开关柜、低压开关柜，还是其他组合电器。如果是屋内配电装置，要明确是单层、双层、还是三层，有几条走廊，各条走廊的用途是什么；如果是屋外配电装置，要明确是中型、半高型还是高型。

（5）查看所有电气设备

在断面图上查看电气设备，认出变压器、母线、 隔离开关、断路器、电流互感器、电压互感器、 电容器、避雷器和接地开关等，进而还要判断出各种电器的类型；掌握各个电气设备的安装方法， 所用构架和支架都用什么材料；如果有母线，要弄清单母线还是双母线，是不分段的还是分段的。

（6）查看电气设备之间的连接

根据断面图、配电装置式主接线图、平面图，查看各个电气设备之间的连接情况。查看时，按电能输送的方向顺序进行。

（7）查核有关的安全距离

配电装置的断面图上，都标有水平距离和垂直高度，有些地方还标注有弧形距离。要根据这些距离和标高，参照有关设计手册的规程，查核安全距离是否符合要求。查核的重点有带电部分与接地部分之间、不同相的带电部分之间、平行的不同时检修的无遮拦裸导体之间、设备运输时其外廊无遮拦带电部分之间。

（8）综合评价

对配电装置图的综合评价应包含以下几个方面：

安全性----安全距离是否足够、安全方式是否合理、防火措施是否齐全；

可靠性----主接线方式是否合理、电气设备安装质量是否达标；

经济性----在满足安全、可靠性的基础上，投资要少；

方便性----操作与维护是否方便。

4. 变配电所电气主接线实例读图训练

以下几图所示，为变电所包括35/10kV中心变电所和10/0.4kV变电室两个部分。

中心变电所的作用是把35kV的电压降到10kV，并把10kV电压送至厂区各个车间的变电室，供车间动力、照明及自动装置用电；

10/0.4kV变电室的作用是把电压降至0.4kV，送到厂区办公、食堂、文化娱乐、宿舍等公共用电场所。

从主接线图可以看出，其供配电系统共有三级电压，三级电压均靠变压器连接，其主要作用就是把电能分配出去，再输送给各个电力用户。变电所内还装设了保护、控制、测量、信号及功能齐全的自动装置，由此显示出变配电所装置的复杂性。

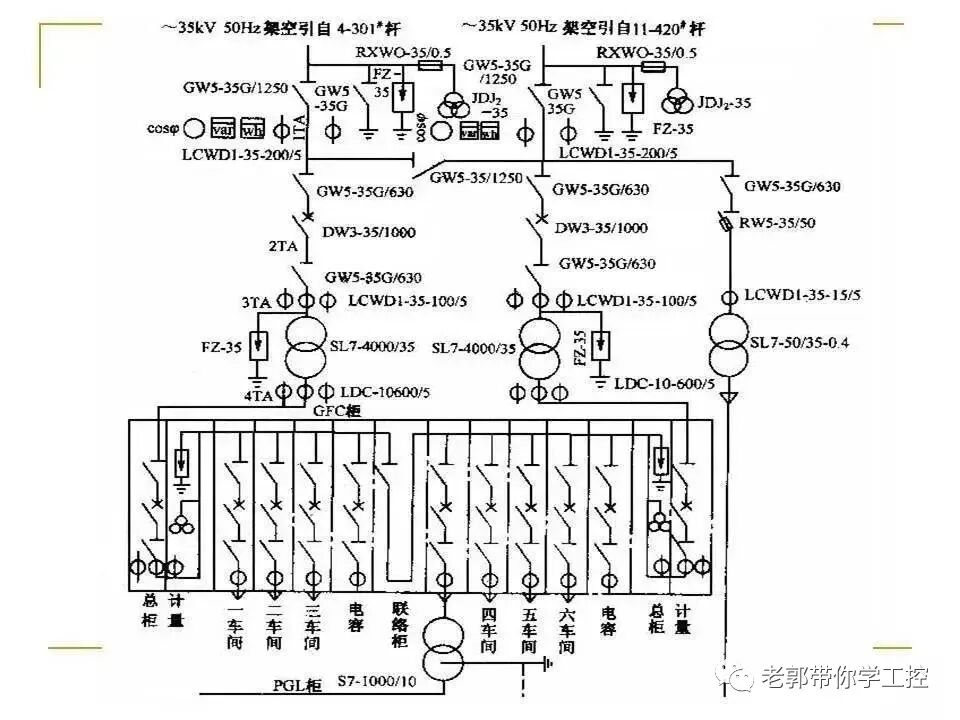

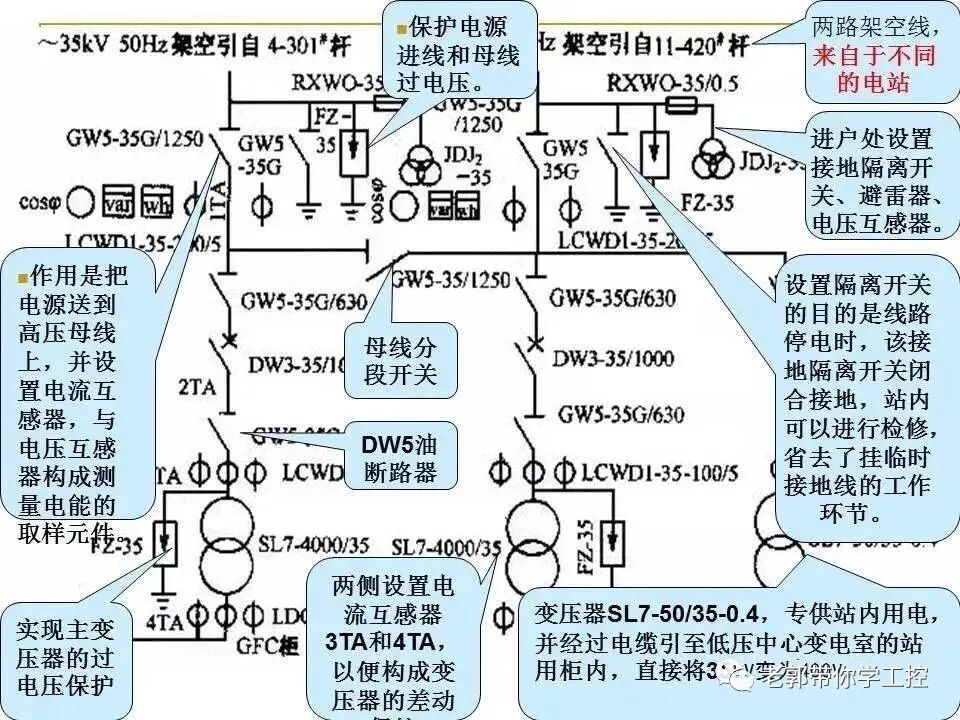

变配电所电气主接线实例读图训练一

变配电所电气主接线实例读图训练二

1. 识读照明工程图

照明工程图主要包括照明电气原理图、平面图及照明配电箱安装图等。

（1）照明工程图

照明工程图，原理上需要表达以下几项内容：

1）架空线路或电缆线路进线的回路数、导线或电缆的型号、规格、敷设方式及穿管管径。

2）总开关及熔断器的型号规格，出线回路数量、用途、用电负荷功率数及各条照明支路的分相情况。

3）用电参数：照明配电系统图上，应表示出总的设备容量、需要系数、计算容量、计算电流、配电方式等，也可以列表表示。

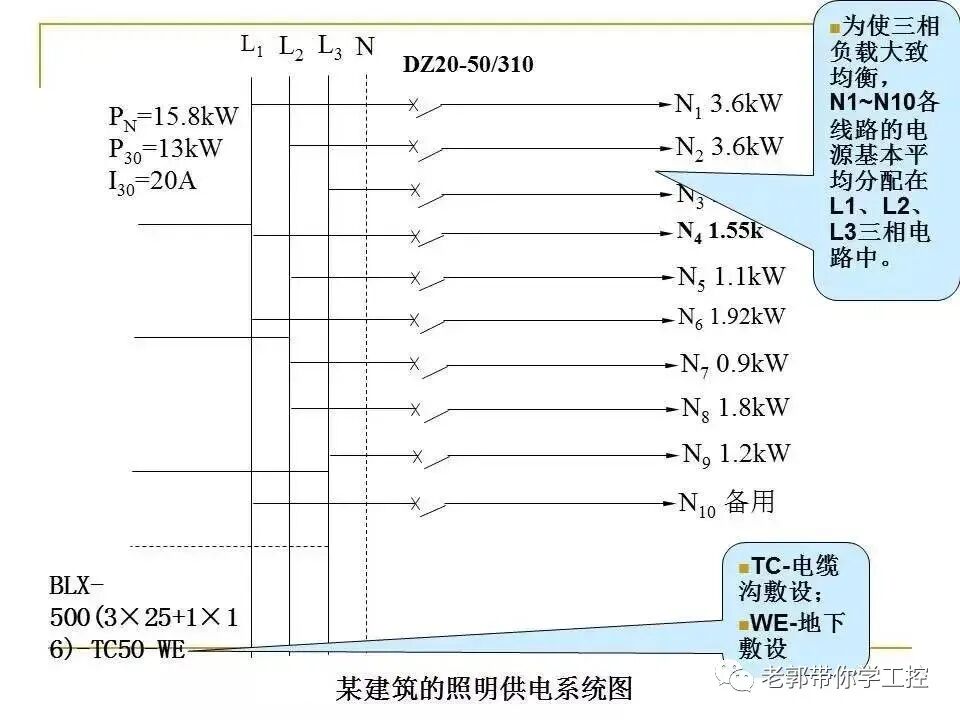

如下图所示，为某建筑的照明供电系统图。设备容量为PN=15.8kW，计算负荷P30=13kW，计算电流I30=20A。

导线为BLX-500（3X25+1X16）-TC50-WE。

4）技术说明、设备材料明细表等。

（2）照明平面图

照明平面图上要表达的主要内容有：

电源进线位置、导线型号、规格、根数及敷设方式、灯具位置、型号及安装方式，照明分电箱、开关、插座和电扇等用电设备的型号、规格、安装位置及方式等。

照明器具采用图形符号和文字标注相结合的方法表示。

（3）照明电气照明平面图

举例分析，该楼层电源引自第2层，单相交流220V，经照明配电箱XM1-16分成（1-3）MFG3条分干线，送到1-7号各室。

① 建筑平面概况：为了清晰地表示线路、灯具的布置，图中按比例用细实线简略地绘制出了该建筑物的墙体、门窗、楼梯、承重梁柱的平面结构。至于具体尺寸，可查阅相应的土建图。

② 照明线路：照明线路共有3种不同规格敷设的线路，

举个例子，比如照明分干线MFG为BLV-500-2X6-PC20-WC，其中BLV表示用的塑料绝缘导线；2X6-PC20表示采用两根截面积为6mm2、直径20mm的硬质塑料管；WC表示沿墙暗敷的是塑料绝缘铝导线。

③ 下图所示为某建筑物第3层电气照明平面图

照明设备：图中所示的照明设备有灯具、开关、插座、电扇等，照明灯具有荧光灯、吸顶灯、壁灯和花灯等。

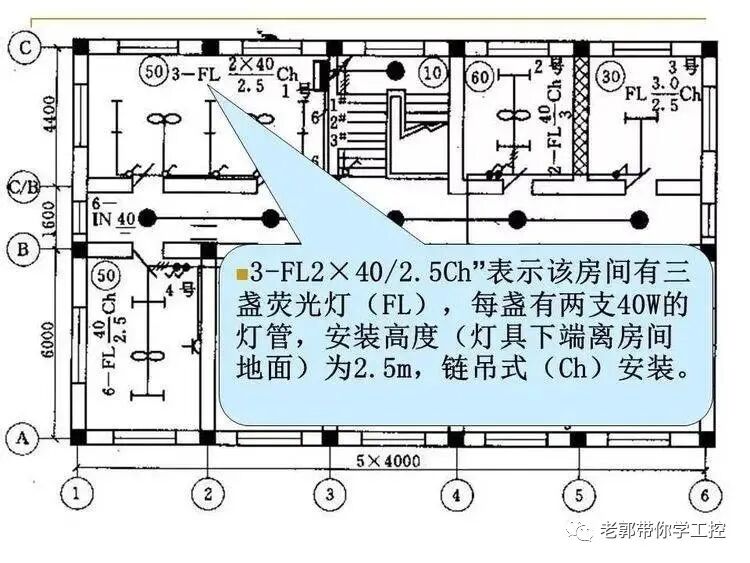

灯具的安装方式有链吊式（Ch），管吊式（P），吸顶式（W）等，例如：“3-FL2X40/2.5Ch”表示该房间有三盏荧光灯（FL），每盏有两支40W的灯管，安装高度（灯具下端离房间地面）为2.5m，链吊式（Ch）安装。

④ 照度：各房间的照度用圆圈中注阿拉伯数字表示，其单位为1x（勒[克斯]），如7号房间为1001x。

⑤ 图上位置：由定位轴线和标的有关尺寸，可以很简便地确定设备、线路管线的安装位置，并计算出线管长度。

某建筑物第3层电气照明平面图

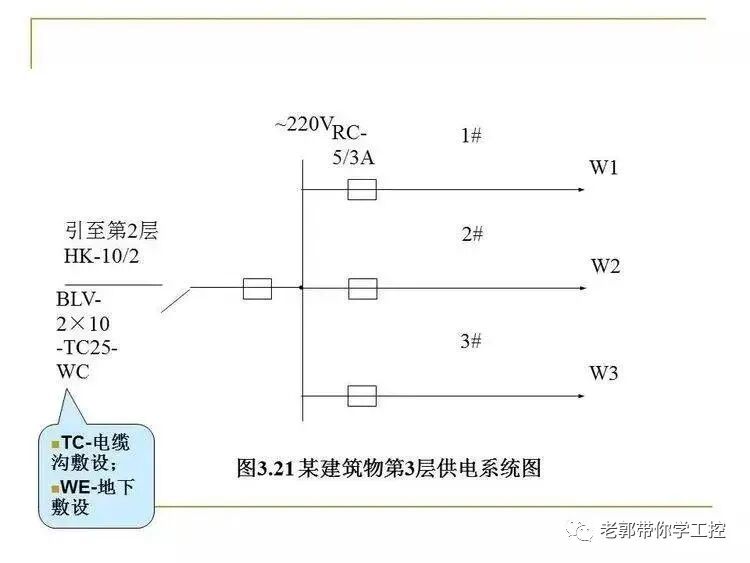

⑥ 再来看看与之相对应的，某建筑物第3层供电系统图：

（1）动力系统图

在动力系统图中，主要表示电源进线及各引出线的型号、规格、敷设方式、动力配电箱的型号、规格、开关、熔断器等设备的型号、规格等。

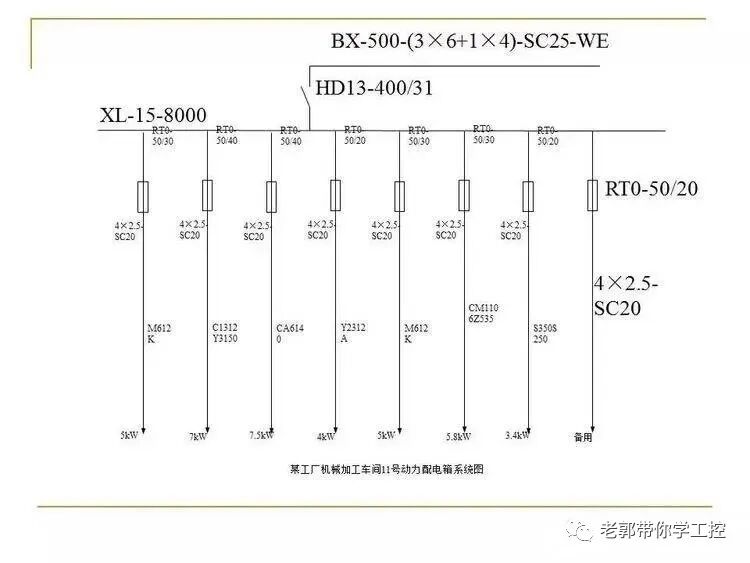

如下图所示，为某工厂机械加工车间11号动力配电箱系统图。

这里简要的做个解析：

1）电源进线：电源由5号动力配电箱XL-15-6000引入，引入线为BX-500-(3X6+1X4)-SC25-WE。

2）动力配电箱：动力配电箱为XL-15-8000型，采用额定电流为400A的三极单投刀开关，有8个回路，每回路额定电流为60A，用填料密封式熔断器RT0进行短路保护。这里采用的熔件其额定电流均为50A，熔体的额定电流分别为20A、30A、40A的RT0型熔断器。

3）负载引出线：车间供电负载有7.5kW的CA6140型车床1 台，3kW的C1312型车床1台，5kWM612型磨床2台，2.8kWZ535型钻床1台，4kWY3150和Y2312A型滚齿机各1台，3kWCM1106型车床1台，1.7kWS250、S350型螺纹加工机床各1台，导线均采用BX-500-4X2.5型橡胶绝缘导线，每根截面积为2.5㎡，穿管内径为20mm的焊接钢管埋地坪暗敷。

（2）电缆平面图

电缆平面图，就是用来对电缆的识别的。在图上，我们要用电缆图形符号及文字说明，把各种电缆予以划分；按构造和作用可分为电力电缆、控制电缆、电话电缆、射频同轴电缆、移动式软电缆等；按电压可分为0.5kV、1kV、6kV、10kV等电缆。

（3）动力平面图

动力平面图，则是用来表示电动机等各类动力设备、配电箱的安装位置和供电线路敷设路径及方法的平面图。它是应用最为普遍的电气动力工程图。

动力平面图，与照明平面图一样，也是画在简化了的土建平面图上的图，但是，照明平面图上表示的管线一般是敷设在本层顶棚或者是墙面上，而动力平面图中表示的管线，则通常是敷设在本层地板或者是地坪中。

动力平面图，要标出用电设备位置和配电设备的位置。

用电设备的位置的格式是b/a，b表示位置号，a表示设备容量。

配电设备的位置，则要标注出导线的根数及型号、规格、设备的外形轮廓，位置要与实际相符，并在出线口按-a+b/c的格式标明。a表示设备种类编号，b表示安装位置代号，c表示设备型号。

如下图所示：
