知识点：泄漏探测器 泄露电缆探测器的功能特点 内置网络模块，可通过网线与报警主机和控制室的计算机相互连接。 CAN总线远传功能，普通两芯信号线最长可达10KM。 液晶显示探测器工作运行状态。 本地快捷设置所有参数。 报警主机可远程整体/单个设置机器所有参数。 兼容一切接受开关量信号的报警主机，以实现远程联网等多种功能。
知识点：泄漏探测器
内置网络模块，可通过网线与报警主机和控制室的计算机相互连接。
CAN总线远传功能，普通两芯信号线最长可达10KM。
兼容一切接受开关量信号的报警主机，以实现远程联网等多种功能。
探测电缆埋入地表隐蔽性安装，也可地面或墙体明装敷设。
可通过CAN/485/TCP/IP通讯实现远程控制管理。
具有标准开关量联动接口，可与视频监控、警号、射灯等实现集成联动。

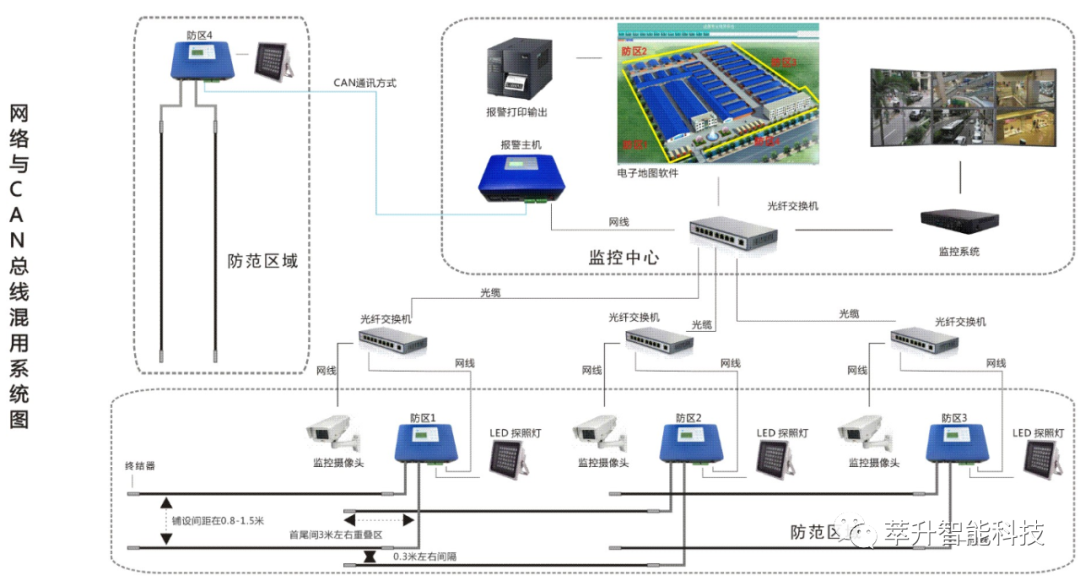

泄漏电缆周界报警系统主要由泄漏电缆探测器和两根100米泄漏电缆组成。通常两根泄漏电缆埋设在地下或墙面，泄漏电缆报警主机安装防范区域内侧，系统主机采用本公司的配套控制主机实现联动远程操作。例如当有非法人员靠近泄漏电缆时扰动原来已经调制好的射频信号电磁场平衡，探测器通过接收电缆检测泄漏信号的变化量并进行分析、处理和识别后触发泄漏电缆探测器，探测器输出防区状态信息反馈至远端的控制主机。从而形成一个具有入侵探测、报警响应及控制管理的周界安全防范报警系统。再连接电脑加以显示出来，发出声音报警提醒值班人员及时处理警情。并结合图像监控复合，达到防盗报警，并及时处理的效果。
周界防范报警系统的报警主机，采用本公司配套研发的远程控制主机，性能稳定，操作简单，性价比高。最多可联动64个前段防区探测器。从而实现远程一键布放、一键撤防、达到直观显示前段防区探测器的报警信号。例如断线报警、入侵报警、防区故障、防区断电等。
报警主机系总线式控制主机拥有丰富的功能，可以通过键盘或从远程位置进行编程。多方联动，结合处理过的项目鸟瀚图，将整个周界防区状态展示到电脑上或LED电子模拟屏上，从而减少了安保人员现场查看的麻烦。也可联动市面上大部分的监控系统，通过监控显示屏设置好的防区分屏上直观防区图像，从而实现多联动报警展示状态。
系统主要由总线控制主机、泄漏电缆探测器、泄漏电缆、馈线四部分组成。泄漏电缆系统是分布于周界隐形的高频微波式报警原理，其工作原理（图一）：
该系统由探测器和两根按设计要求特殊加工的泄漏电缆两部分组成。探测器由电源单元、发射电源、接收电源。信号处理单元和检测单元组成。
作为探测单元的泄漏电缆由两根泄漏电缆和与其连接的两根馈线组成。馈线每根标称长度为2米，泄漏电缆每根标称长度为100米。
发射单元产生高频能量馈入发射泄漏电缆中，并在电缆中传输。当能量沿泄漏电缆传送时，部分能量通过电缆的隙缝漏入空间，在被警戒空间范围内建立电磁场，其中一部分能量被安装在附近的接收泄漏电缆接收，形成收发能量直接耦合。当入侵者进入两根电缆形成的感应区内时，这部分电磁能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被处理单元检测出来，并推动报警指示灯点亮，同时使继电器触点打开,信号输出到控制主机。
将泄漏电缆安装在被警戒区域周界处，单机的警戒区域边界长为100米。警戒电缆是由泄漏电缆和馈线连接而组成，两根泄漏电缆埋设间距保持0.5～1.2米宽度，埋设深度为水泥地面3厘米、泥土绿化带地面3～7厘米。两根馈线埋设间距不小于10cm。为了确保系统的正常工作，在埋设前先将电缆以适当间距放置在地上，然后接上主机通电后进行步行测试，工作正常后，最后在电缆测试好的位置就地埋设,防止日后地表作业时损伤电缆，如:整修绿化等,泄漏电缆必须外套直径25mm的PVC管加以保护。

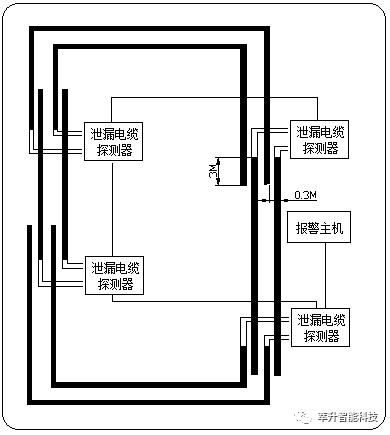

泄漏电缆探测器多套连接使用时,规范用法是相邻两套电缆首尾相接。由于泄漏电缆始端存在3米左右过渡区，为确保相邻两套连接探测器接合区域可靠探测，在安装时应保证相邻两套泄漏电缆的放置，即前套发射电缆的尾端与后套发射电缆的始端；前套接收电缆的尾端与后套接收电缆的始端有3米重叠区（注：始端为中间接头往后，不包括馈线），并且使两套电缆间在重叠区上下左右保持有0.1米左右的间隔，其放置方式见上图。同时相邻两套的泄漏电缆探测器的主机的工作频率应错开，即选择背面标签上不同字母的泄漏电缆探测器的编号。
