知识点:矿物绝缘电缆 矿物质绝缘电缆的定义 矿物质绝缘电缆也称氧化镁电缆或防火电缆,是一种由矿物材料氧化镁粉作为绝缘的铜芯铜护套电缆。为了使电气设计人员对矿物绝缘电缆有更为全面得认识,以下是江西众特邦电缆的小编从产品制造及性能、性价比,使用范围等整理出来的一些资料。

知识点:矿物绝缘电缆

矿物质绝缘电缆的定义


矿物质绝缘电缆也称氧化镁电缆或防火电缆,是一种由矿物材料氧化镁粉作为绝缘的铜芯铜护套电缆。为了使电气设计人员对矿物绝缘电缆有更为全面得认识,以下是江西众特邦电缆的小编从产品制造及性能、性价比,使用范围等整理出来的一些资料。

01矿物质绝缘电缆制造及性能

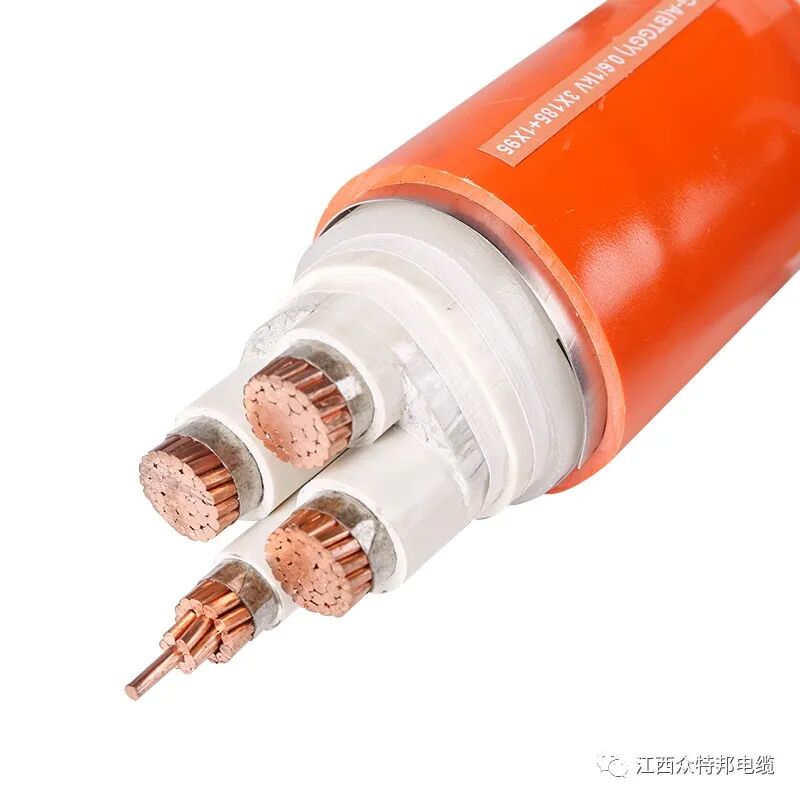

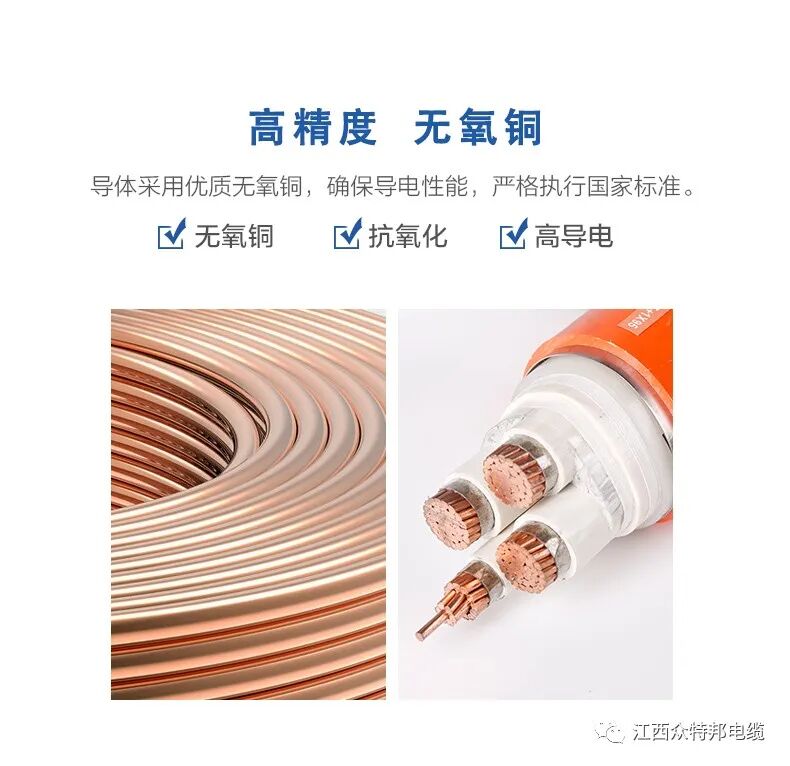

1、结构原理:矿物质绝缘电缆由矿物材料氧化镁和金属材料铜组成,使用氧化镁绝缘材料高度紧密的压实在无缝铜护套中,与线芯、护套共同形成密实的一体,如上图所示。氧化镁绝缘材料的熔点高达2800°C,在这个温度以下,其绝缘性能不会发生明显的变化,而铜的熔点为1083°C,只要不达到铜的融化温度,电缆就不会受到破坏,仍可继续运行。

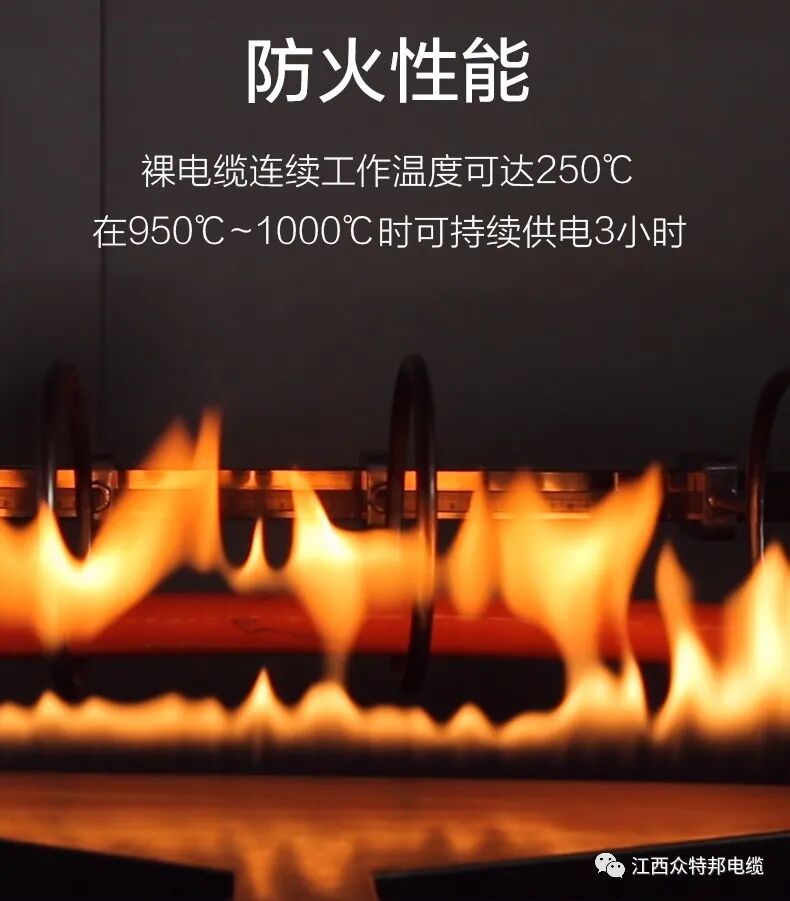

2、防火性:矿物质绝缘电缆的防火性除满足其产品标准规定的950°C、180min的耐火时间外,还满足BS6387:1994《在火灾情况下保持电路完好的电缆性能要求规范》中的C、W、Z标准要求,国外的很多火灾现场也充分证明:经火灾后,所有电缆中,仅有矿物绝缘电缆还完好无损,2001年公安部四川消防研究所进行的火灾实体实验,也验证了矿物绝缘电缆在火灾中可以保证供电。


3、耐高温、不老化:矿物绝缘电缆可在250°C下,连续长时间使用,年限长达250年以上,由于电缆全部有无机材料构成,极难老化,更不会引发和传播火种,是一种本质安全型产品。

4、无卤低烟耐辐照:在过负荷和火灾的情况下,矿物绝缘电缆自身不会释放出任何有害气体和烟雾,透光率达到100%,这对确保人员在火灾条件下的安全疏散至关重要,也可以确保房屋及仪器设备不受酸气的侵害,是一种环保电缆。由于电缆的全部结构均为无机材料,经辐照后不会发生任何变化,因而特别适用于核辐照的环境,还由于电缆无缝铜护套的结构特点,能对电磁感应提供非常优良的屏蔽结果。

5、载流量大、耐过载能力强:对于相同截面的电缆而言,矿物绝缘电缆由于氧化镁导热系数大、散热好和允许更高的使用温度等特点,比其他类型电缆载流量更大,由于其他有机电缆在配电使用中必须采用桥架或套管加于保护,阻挡热量散发,降低导线载流量,这样在相同载流量的条件下,矿物绝缘电缆可比普通有机电缆减小1~2档以上的截面积使用。此外,矿物电缆的绝缘材料氧化镁熔点是2800°C,能承受10倍以上的大电流而不被烧损。


6、抗过压:过电压会击穿电缆,对有机电缆而言,击穿点的绝缘被烧坏形成一个碳的通路,使电缆报废。而矿物绝缘电缆即使被击穿,作为电缆绝缘层的氧化镁,击穿点融化后会自动凝固,基本不会降低电缆的耐压水平,经检测合格后,电缆仍可继续使用。

7、耐腐蚀、耐机械损伤:铜具有极好的耐腐蚀性,在大多数的情况下,不需要采取任何附加保护措施;在特殊情况下,如在某些对电缆铜护套有腐蚀的场合使用时,可在电缆外面再加一层塑料外套。由于电缆的铜护套有一定的强度和任性,氧化镁在电缆加工过程中又是经过高强度压缩的,所以电缆在遭受弯曲、压扁、扭转时,电缆芯线间、芯线与护套间的相对位置保持不变,不会产生短路。

02矿物质电缆的高性价比

1、铜护套替做PE线。矿物绝缘电缆的制造与其他类型的电缆比较,可以减少一根导线;铜护套具有连续性和极低的接地电阻,截面积一半大于电缆相线截面的50%,按GB I6895.3-2004/IEC 60364-5-54:2002《建筑物电气装置   第5-54部分:电气设备的选择和安装—接地配置、保护导体和保护连接导体》第543.1条规定:矿物绝缘电缆的铜护套可做PE导体。因此矿物绝缘电缆可以省去PE线,降低工程造价。

2、超长使用年限。矿物绝缘电缆的使用年限,取决于铜护套的氧化速度,温度不同,铜护套的氧化速度也不同。资料显示,铜护套在250°C的环境温度下氧化0.25mm需要257年,而实际铜护套最小0.46mm,最高温度105°C,故铜护套使用年限可达数百年。在建(构)筑工程百年使用期内不需更换电缆,可有效降低整个工程的使用和运行成本。

3、安装敷设。在相同截面的条件下,矿物绝缘电缆的外径、体积、重量比一般电缆小的多,美国电气保险商实验室(UL)确认矿物绝缘电缆比其他穿刚性套管的电缆重量轻60%,所需空间少80%,成品矿物绝缘电缆经过完全退火,柔软、韧性好,允许的弯曲半径是电缆外径的2-6倍,比其他普通电缆小的多;同时矿物绝缘电缆可以直接明敷,放线、固定、施工、排线容易。和普通电缆施工相比较,既节约配套敷设材料,又节省人力资源。

4、电缆费用。由于矿物绝缘电缆的结构与材料和其他电缆不同,同截面积电缆单位长度按现行信息造价,比聚乙烯低烟无卤阻燃耐火电缆高出8%左右;但在同样温度条件下,矿物绝缘电缆可减小1~2档截面积使用,还可以省去一根PE线和不需要金属线槽保护,其造假相比反而可降低8%左右。


03矿物绝缘电缆的应用场景

      依据矿物绝缘电缆以上的各种优异特性和高性价比,矿物质绝缘电缆的应用场景主要有:.

      高层建筑:火警、应急照明、应急电梯电力系统、消防线路;

      机场候机楼:应急照明、消防线路、普通照明;

      军舰、船舶:排放烟气线路和通风线路,计算机控制电路,应急电力线路,照明系统线路;

      博物馆、图书馆、档案室、文物单位:火灾报警线路、消防逃生线路;

      核电站:应急电路、高温环境控制电路、计算机控制电路;

       名胜古迹:应急线路,消防线路,照明线路

       停车场:应急照明、消防线路

      航空航天设备设施:大动力电路、防爆区域电路、高温环境动力与控制电路

     商场超市:电梯应急线路、照明线路、应急广播、消防逃生线路

      当然,这只是举例出来的一些典型矿物质绝缘电缆应用范围,可以说,只要敷设条件合适,资金充足,对电缆要求严格,都可以选用矿物质绝缘电缆。当然,现实生活中选用电线电缆产品必须要考虑成本问题,大体上来说,矿物质绝缘电缆应用范围基本集中在以上的这些场景。
