知识点：电气平面图 识读建筑电气图纸平面图，首先要了解的就是图例。每一份图纸都附有图例，图例通常在设计说明里能找到，也有的在平面图右下方。没有图例，我们在识读图纸时，根本就不知道图纸上的各种符号所代表的意思，只有熟读图例，才能更好的看懂图纸。 建筑图纸电气图纸 插座类型有多种，通常都是某种开关的简称，比如带K符号的插座图例，则是空调插座。带Y符号的插座图例则是油烟机插座。记住插座用途的简称，可以让我们更容易懂看懂图纸。
知识点：电气平面图

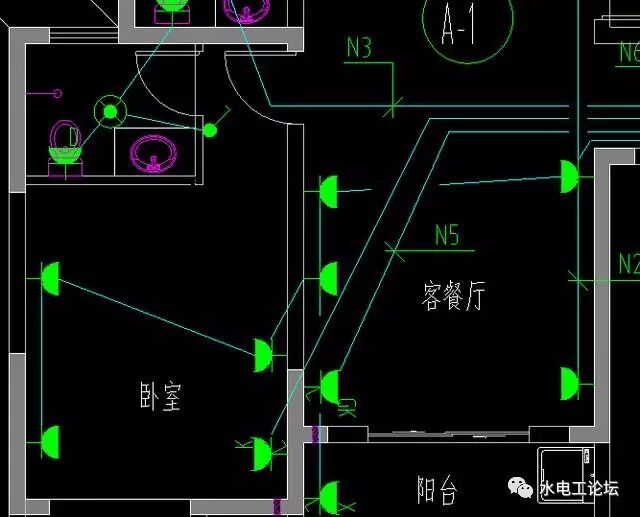

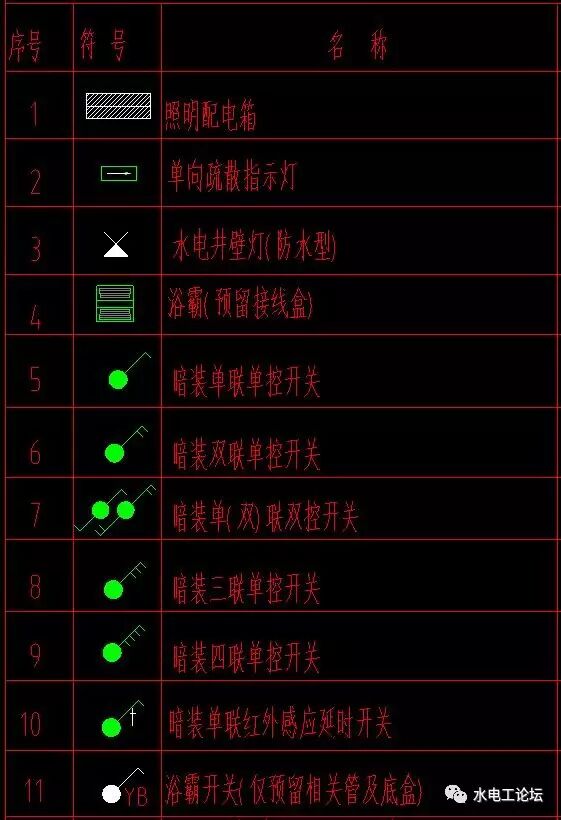

识读建筑电气图纸平面图，首先要了解的就是图例。每一份图纸都附有图例，图例通常在设计说明里能找到，也有的在平面图右下方。没有图例，我们在识读图纸时，根本就不知道图纸上的各种符号所代表的意思，只有熟读图例，才能更好的看懂图纸。
建筑图纸电气图纸

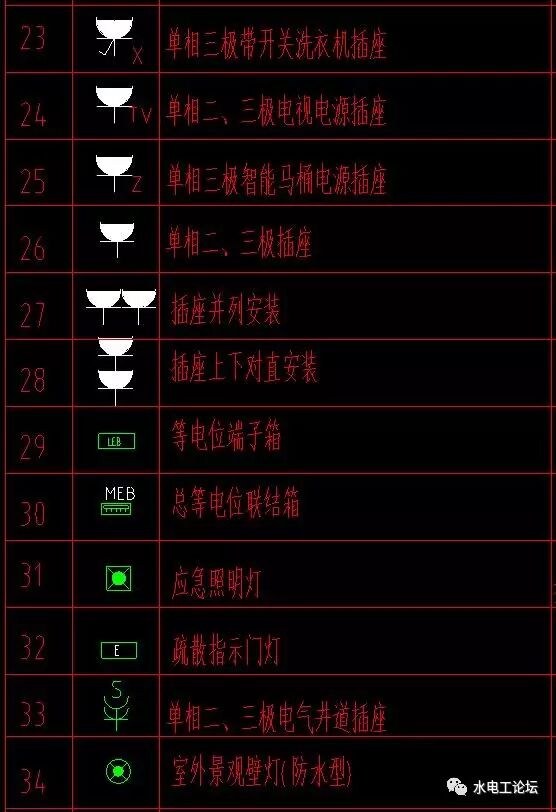

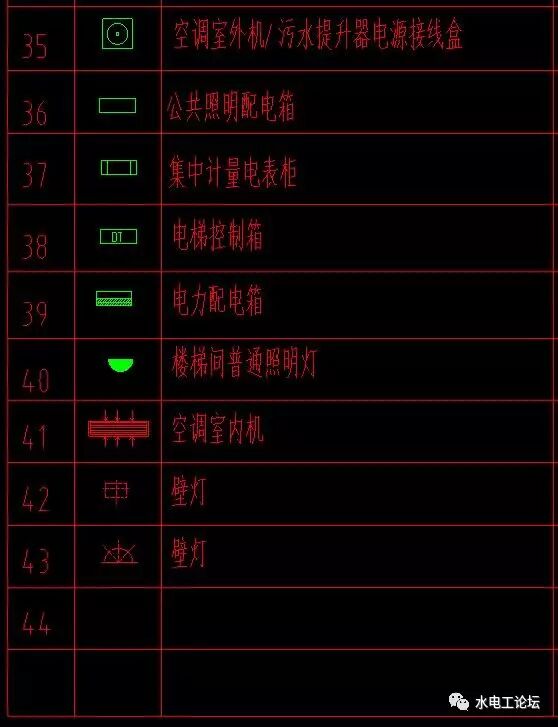

插座类型有多种，通常都是某种开关的简称，比如带K符号的插座图例，则是空调插座。带Y符号的插座图例则是油烟机插座。记住插座用途的简称，可以让我们更容易懂看懂图纸。

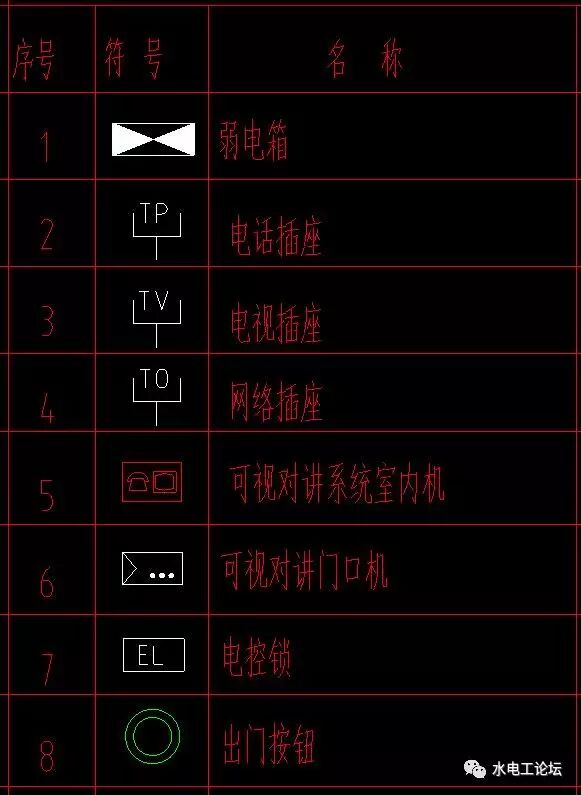

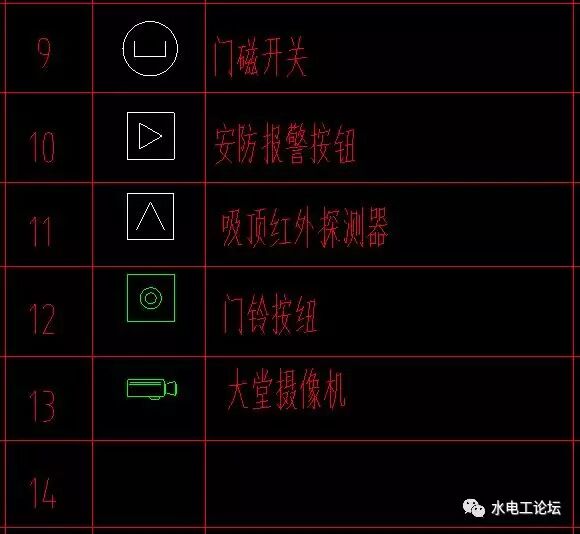

建筑图纸弱电图例
看图先看图例，这是识图的基本原则，只有先掌握图例，才能更快的了解图纸。
