海底电缆无功损耗的计算
zsd_0087256740
2022年11月11日 17:18:53
只看楼主

知识点:海底电力电缆  海上风力发电厂向岸上输送电力的海底电缆,由于充电功率很大,需要计算无功损耗和充电功率,需要根据具体电缆计算相关参数,本文介绍根据已知的海底电缆参数,计算无功的方法。       海底电缆的结构如下: 1. 已知数据    一个海上风力发电站,发电总容量350MW,配置两台220MVA ,230±8×1.25%/36.75-36.75kV,220/110-110MVA 的分裂变压器,风力发电机就地升压到35kV后,通过4路35kV汇集线路进入海上220kV升压站,风机额定功率因数可在感性 0.95~容性 0.95 范围内设定,通过两回44.2km的220kV海底电缆送到陆上汇集站,负荷平均分配到两条线路,海底电缆参数如下:

知识点:海底电力电缆

 海上风力发电厂向岸上输送电力的海底电缆,由于充电功率很大,需要计算无功损耗和充电功率,需要根据具体电缆计算相关参数,本文介绍根据已知的海底电缆参数,计算无功的方法。

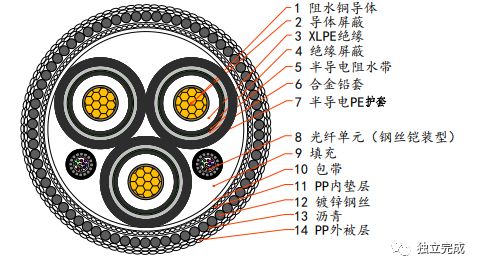

      海底电缆的结构如下:




1. 已知数据

   一个海上风力发电站,发电总容量350MW,配置两台220MVA ,230±8×1.25%/36.75-36.75kV,220/110-110MVA 的分裂变压器,风力发电机就地升压到35kV后,通过4路35kV汇集线路进入海上220kV升压站,风机额定功率因数可在感性 0.95~容性 0.95 范围内设定,通过两回44.2km的220kV海底电缆送到陆上汇集站,负荷平均分配到两条线路,海底电缆参数如下:


2. 计算过程

  1)电抗的计算

      本过程只计算正序电抗

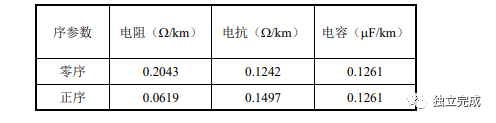

      有名值:  XL1=0.1497x44.2=6.62Ω;

       标幺值: XL1*6.62/(230?/100) =0.0125

 2)容抗的计算

      本过程只计算正序电容,电纳=1/Xc=ω.C

      电纳有名值:  BC1=0.1497x44.2=1750x10(-6)Ω;

       电纳标幺值: BC1*= 1750x10(-6)x(230?/100) =0.926

  3)  满发时的负荷电流

       本工程总装机容量为350MW,按2回路汇集线路均分,每回175MW,由于风机额定功率因数可在感性 0.95~容性 0.95 范围内,功率因数按1计算。
         I max = 175/(220x√3)=0.46kA;
    4) 无功损耗
       △QL= 0.0125x(230?/100)x(175?/230?)=3.83Mvar
       注:(230?/100) :将标幺值转成有名值;
               (175?/230?) :=S?/U? =3X Imax? ;
   5)  充电功率
       △Q C 0.93/(230?/100)x230?=92.6Mvar
       注:(230?/100) :将标幺值转成有名值,主要电纳是除,电抗是乘;
   6)总合计
     无功损耗  △QL= 2x. △QL= 2x3.83=7.66;
      充电功率 △QC= 2.△QC= 2x92.6= 185.2 ;
3.  结果分析

    1) 充电功率比无功损耗大很多,比如本列,充电功率是无功损耗的23倍;

    2) 采用标幺值计算比较方便,容抗用电纳的标幺值;

    3)理解了无功损耗的含义,计算就很清晰了;
