在CAD的拓展工具中有个块替代功能,它能指定块的全部实例使用另一块进行替换。下面让我们来了解一下这个命令吧! 一、打开方式 功能区: 扩展工具  图块工具  块替换 菜单项: 扩展工具  图块工具 块替换 键盘输入: BLOCKREPLACE 二、操作步骤 1.我们创建两个块进行简单演示,分别是矩形与圆,如图所示:

在CAD的拓展工具中有个块替代功能,它能指定块的全部实例使用另一块进行替换。下面让我们来了解一下这个命令吧!


一、打开方式

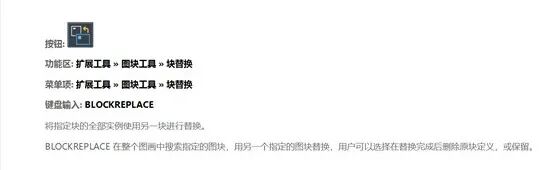

功能区: 扩展工具  图块工具  块替换
菜单项: 扩展工具  图块工具 块替换
键盘输入: BLOCKREPLACE
二、操作步骤

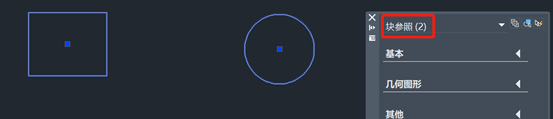

1.我们创建两个块进行简单演示,分别是矩形与圆,如图所示:

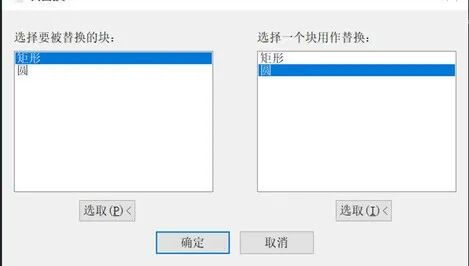

2.输入该命令,回车,立即出现块替代对话框,我们在选择要被替代的块的选项框中选择矩形,另一个选择一个块作用作替代的选项框则选择圆,然后按确定,如图所示:

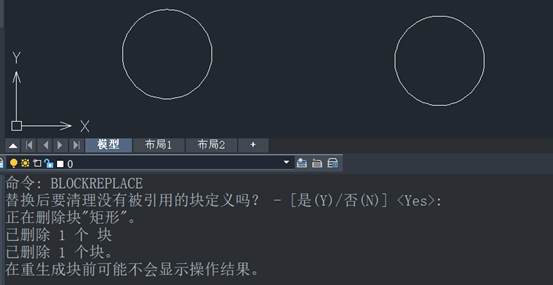

3.我们确定之后,可见绘图区域中的矩形变成了圆,同时命令行会出现有提示内容,如图所示:
注意:在指定要替换的块和用来进行替换的块之后,点击“确定”后将在命令行提示是否要在替换后清理没有被引用的块定义,选择“是”则将已被替换的块定义从图形中删除,否则保留块定义。


知识点:在CAD的拓展工具的替代功能
