知识点:建筑电气图例 图纸中的图形符号是设计师的语言,准确理解设计师的语言直接决定你对图纸的识读速度和效果。图例就是对设计师设计语言的解释和声明,读懂图例,是读懂一切图纸的开始。不同专业的图纸有不同的图形符号,自然就有不同的图例了。建筑中的强、弱电系统常见的都有哪些图例呢?下面我们一起看看。 强电、弱电图例 建筑电气图纸分强电图纸和弱电图纸,一般在图纸中会分开注示,也有用同一张大表将强电和弱电图例画一起的。

知识点:建筑电气图例

图纸中的图形符号是设计师的语言,准确理解设计师的语言直接决定你对图纸的识读速度和效果。图例就是对设计师设计语言的解释和声明,读懂图例,是读懂一切图纸的开始。不同专业的图纸有不同的图形符号,自然就有不同的图例了。建筑中的强、弱电系统常见的都有哪些图例呢?下面我们一起看看。


强电、弱电图例

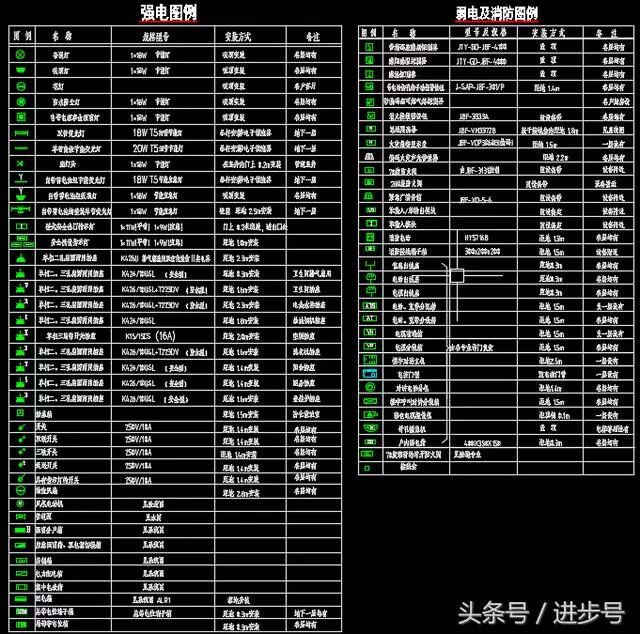

建筑电气图纸分强电图纸和弱电图纸,一般在图纸中会分开注示,也有用同一张大表将强电和弱电图例画一起的。


强电图例

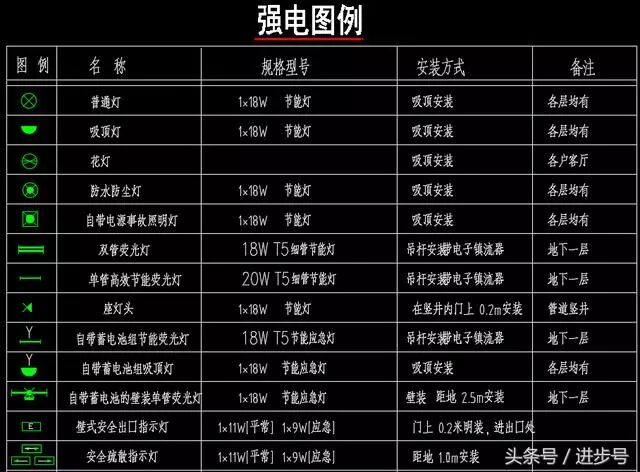

先看强电图例,照明灯属强电,有普通灯、吸顶灯、花灯、双管荧光灯,还有一些应急疏散用的照明灯、指示灯等,有些图例表会给出产品的规格型号和安装方式及安装位置。


强电图纸

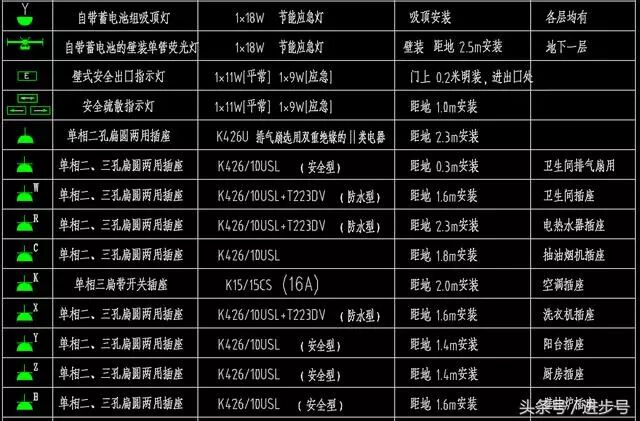

插座也是强电,插座有单相二孔三孔扁圆两用插座,一般空调插座用单相三扁带开关插座,距离地两米安装。


强电图例

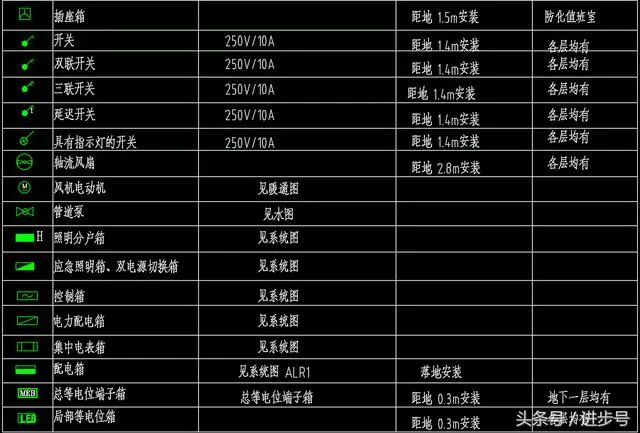

控制开关,开关分单联、双联、三联、延迟开关及带指示灯的开关,建筑户型强电图纸随处可见;另有各类配电箱图例,照明配电箱、电力配电箱、双电源切换箱、电表箱等。


弱电图例

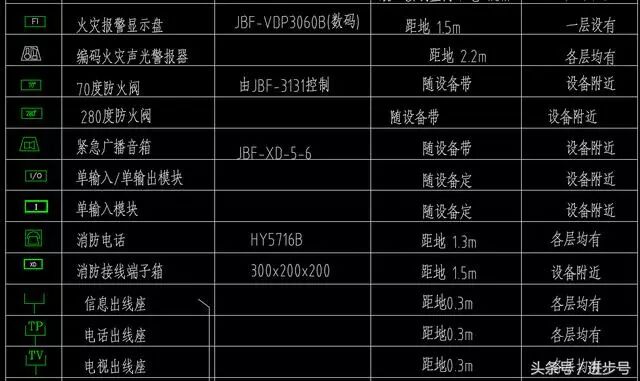

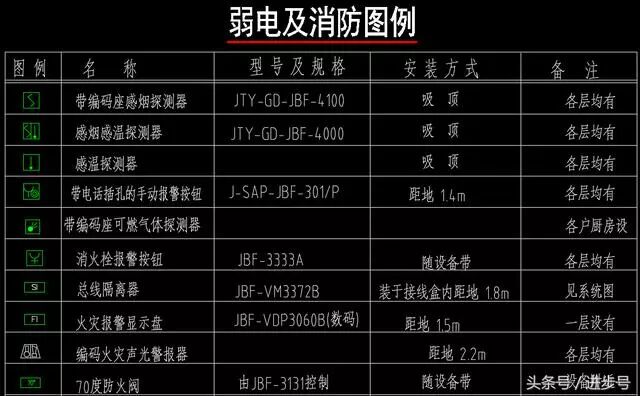

弱电系统有很多,如安防、网络、电话、有线电视、消防等等,这个图例给出的是消防专业图纸所用的图例,内有感烟探测器、感烟感温探测器,也叫复合探测器,手动报警按钮、消火栓按钮,总线隔离器、火灾显示盘、声光警报器等,图例比较规范,同时给出了安装方式及位置。图例清晰,使图纸更易读。


弱电图例

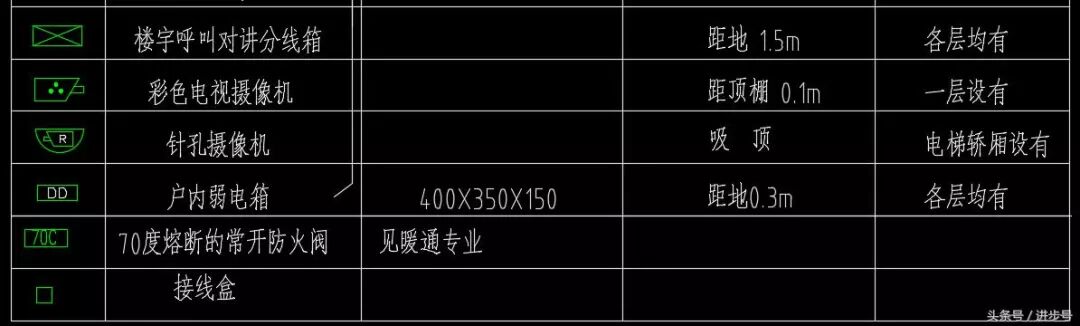

本部分除了消防图例外还有电话、有线电视所有图例,同样给出了安装位置及方式。


弱电图例


弱电图例

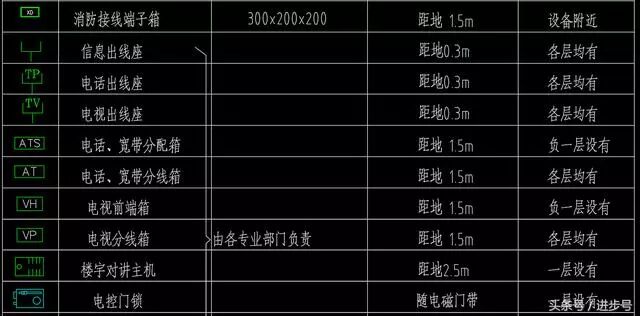

以上两图是电话、网络、安防监控和楼宇对讲设备的常见图例,是建筑弱电系统图纸常用的设备图例。

若想看懂图纸,除主观上有要专业的领域知识外,客观上图纸的图例清晰与否也是一个重要因素,所以大家不要忽视图纸的图例,看图的时候多多留意,刚看的时候可能记不住,看图纸多了,慢慢就都能识别出来了。
