来源：老妖精给排水如有侵权，请联系删除 管道图例： 管道附件： 管道连接： 管件： 阀门： 给水配件： 消防设施： 卫生设备及水池：

来源：老妖精给排水

如有侵权，请联系删除

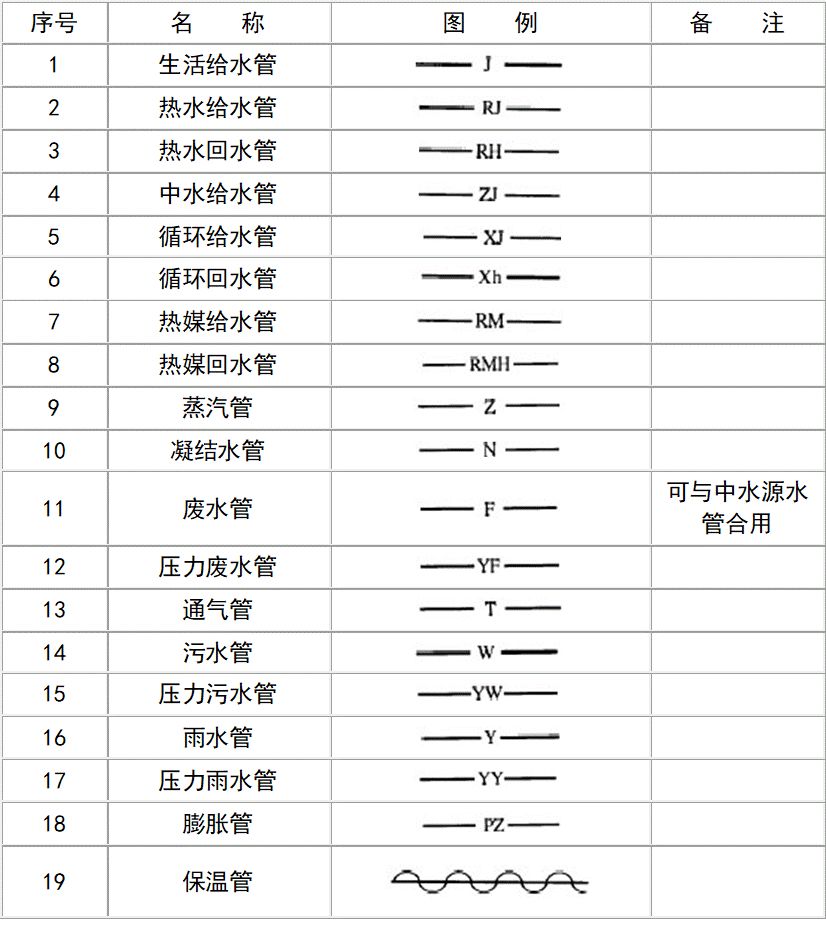

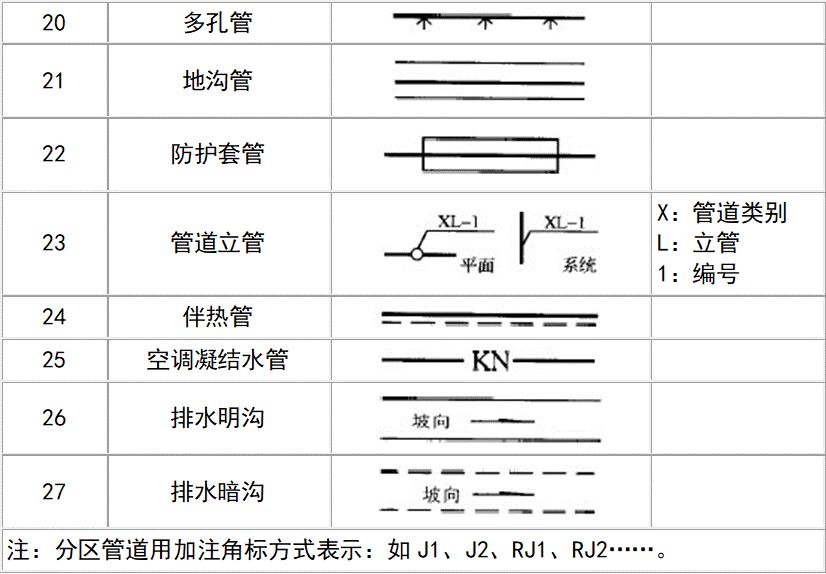

管道图例：

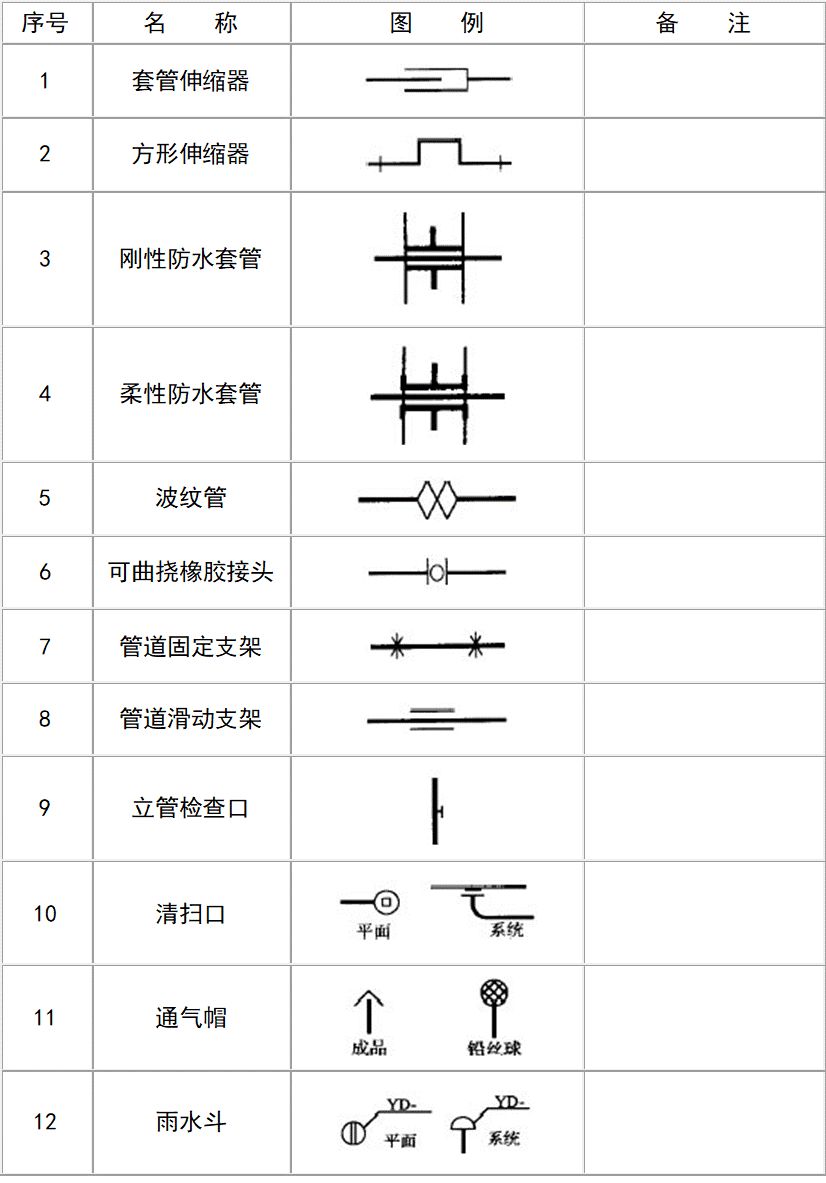

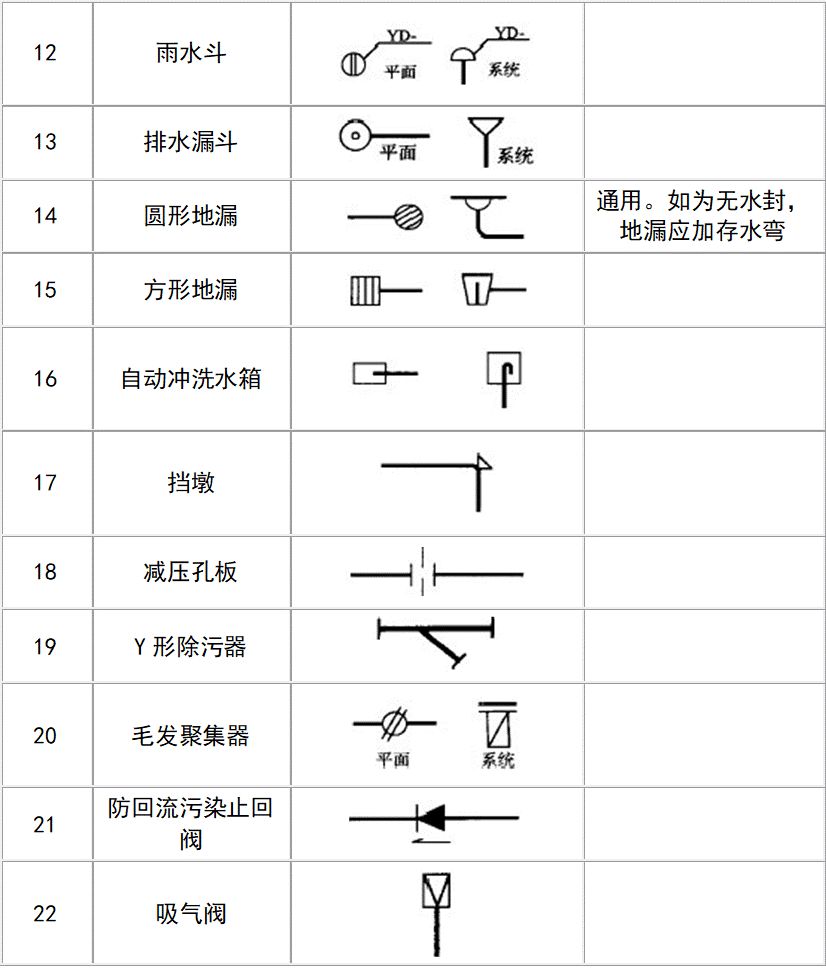

管道附件：

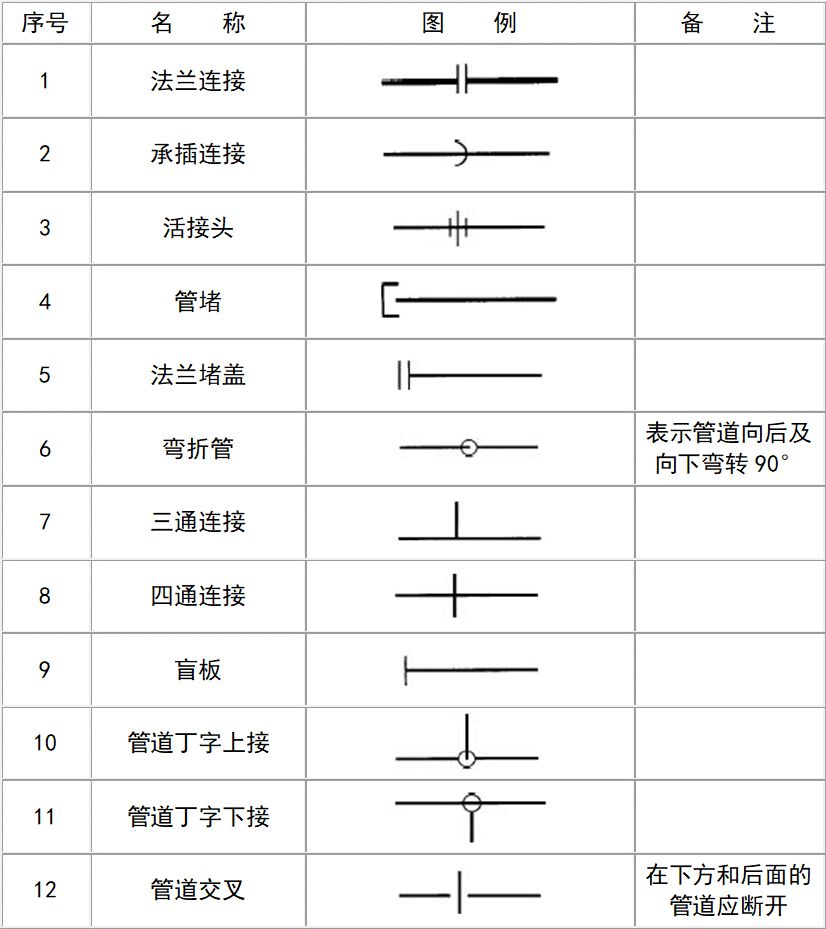

管道连接：

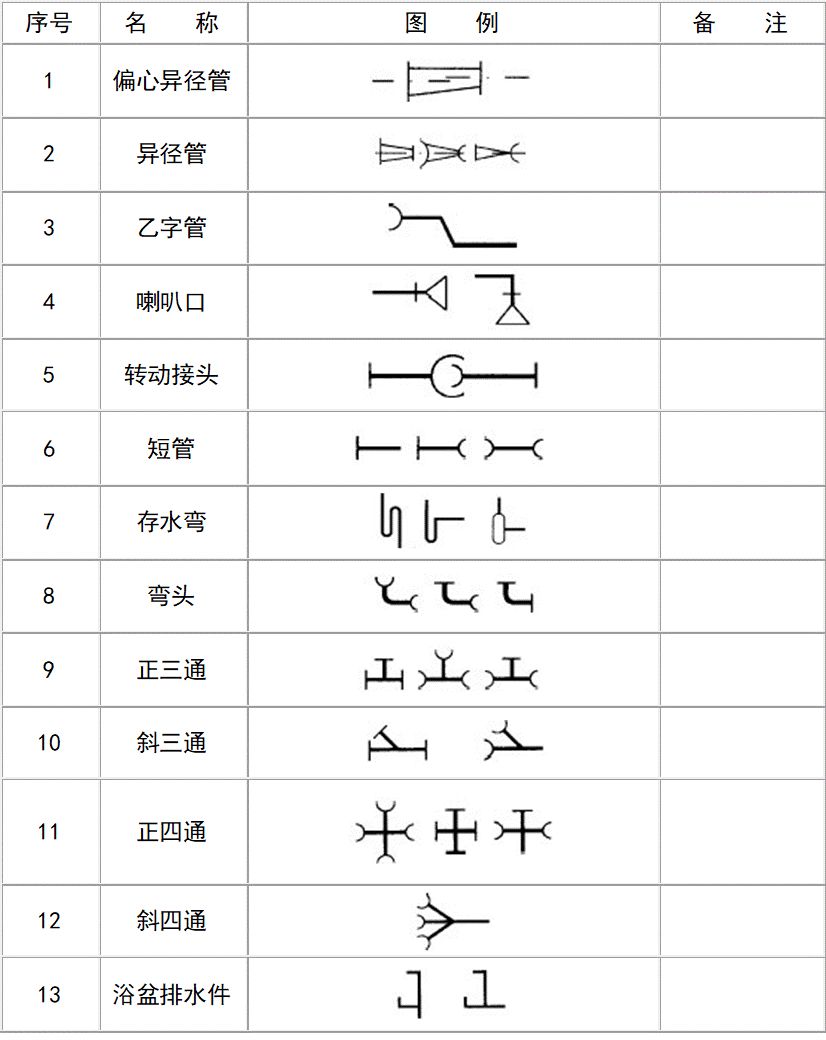

管件：

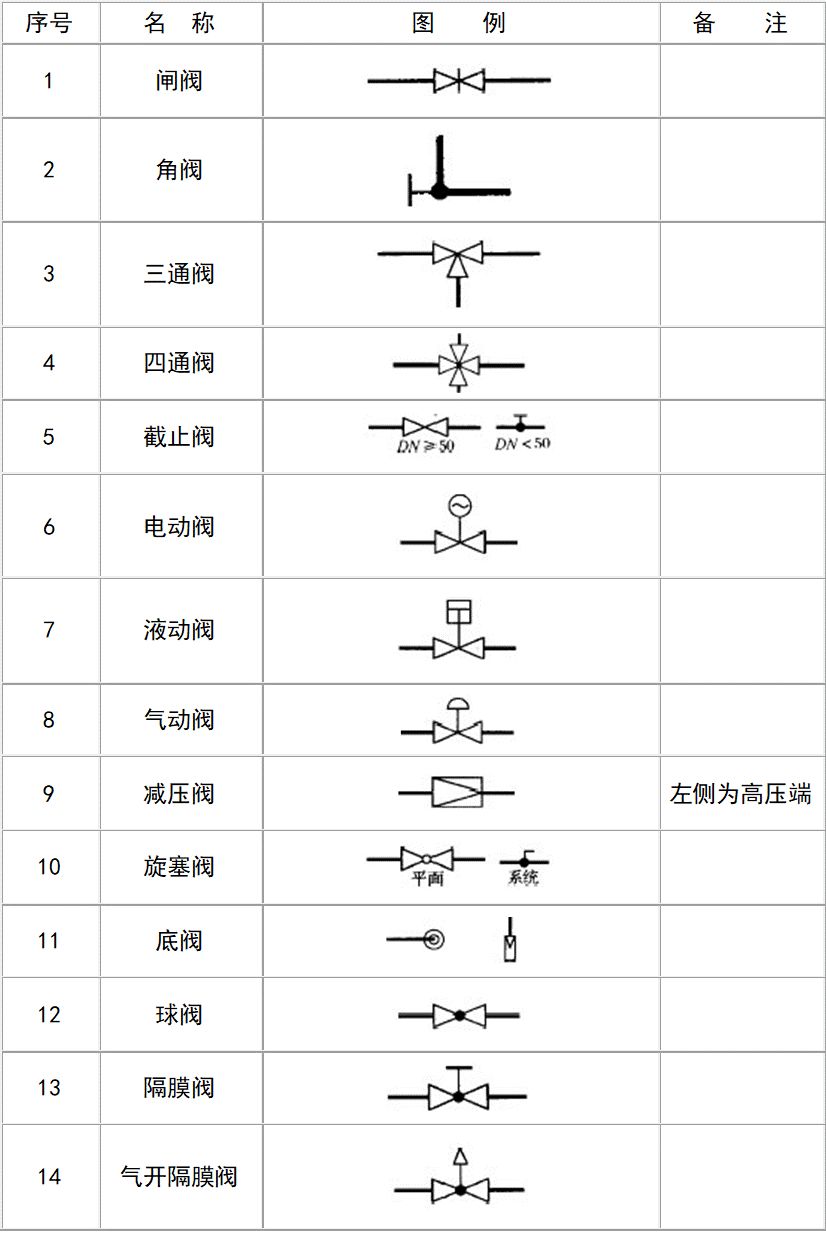

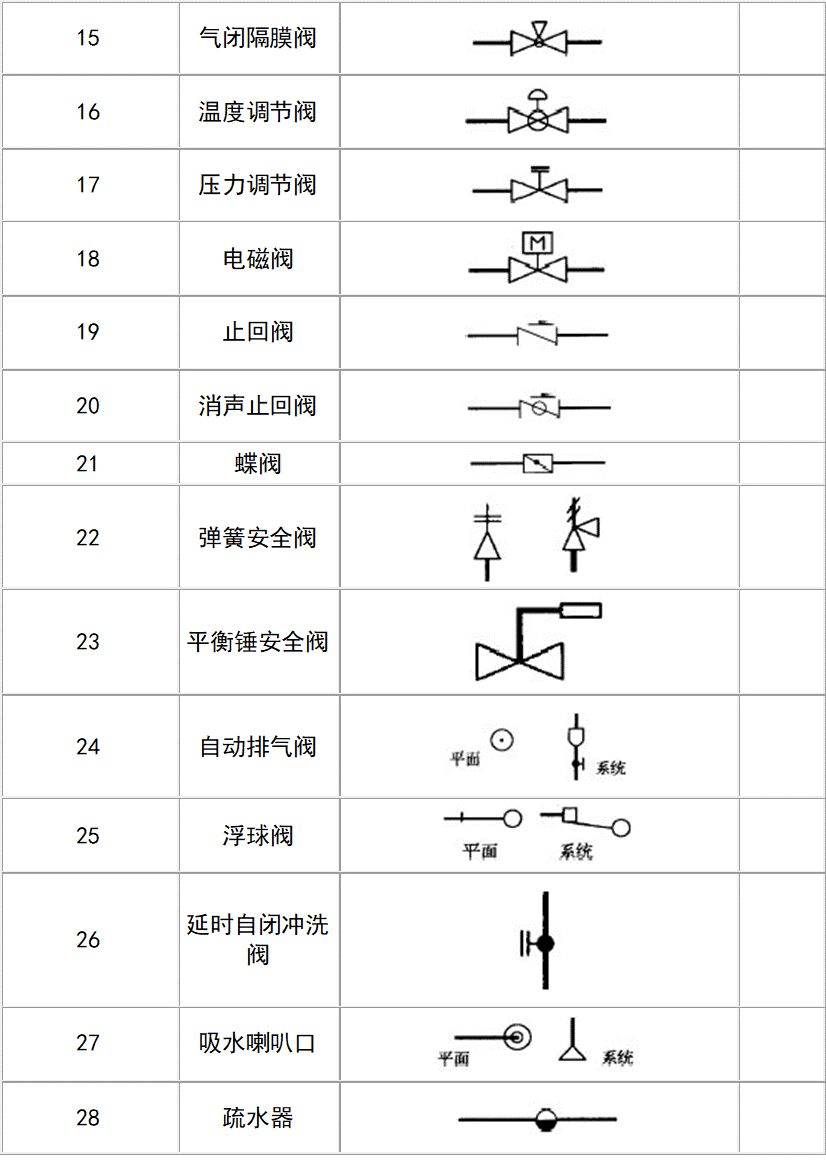

阀门：

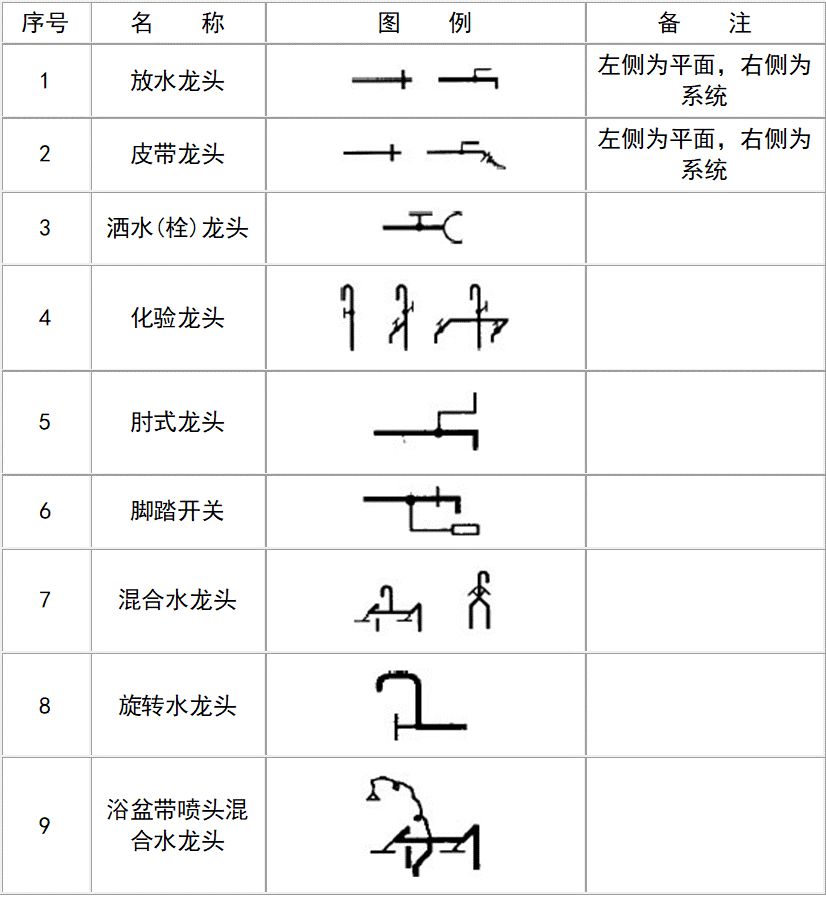

给水配件：

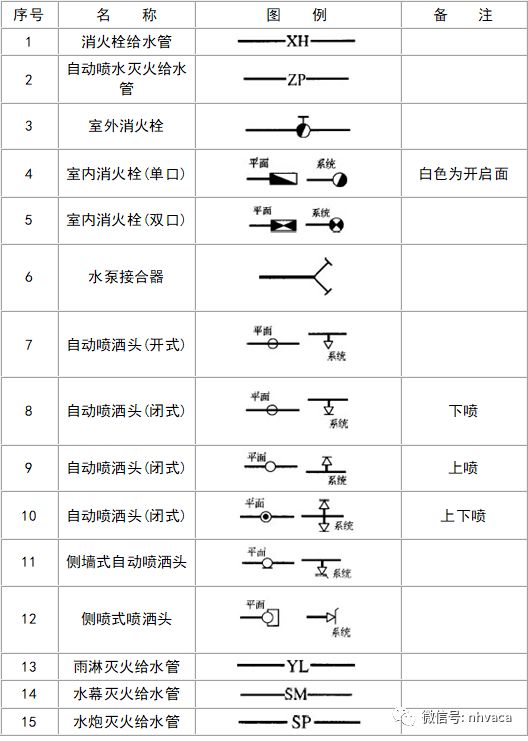

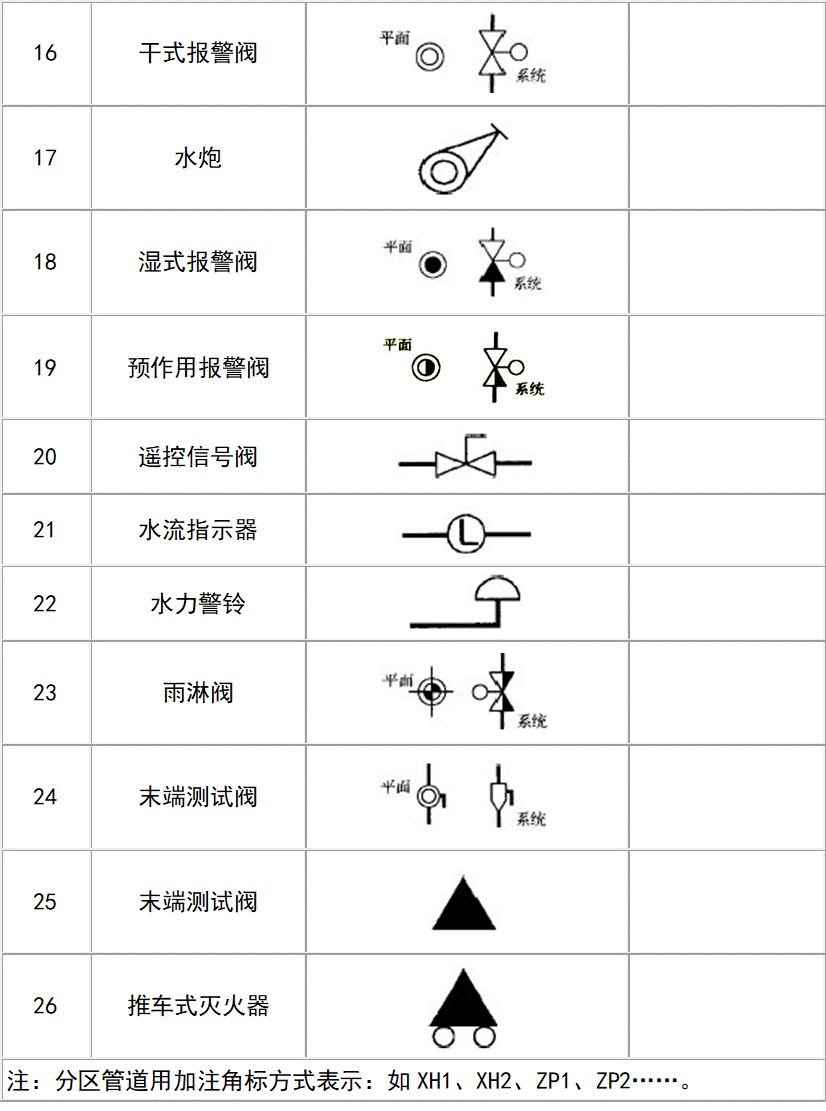

消防设施：

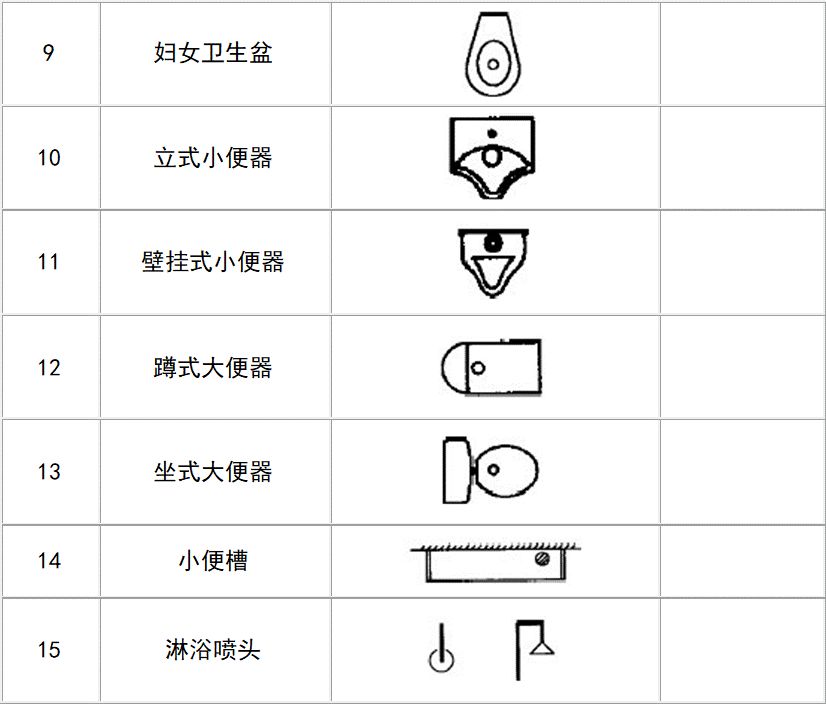

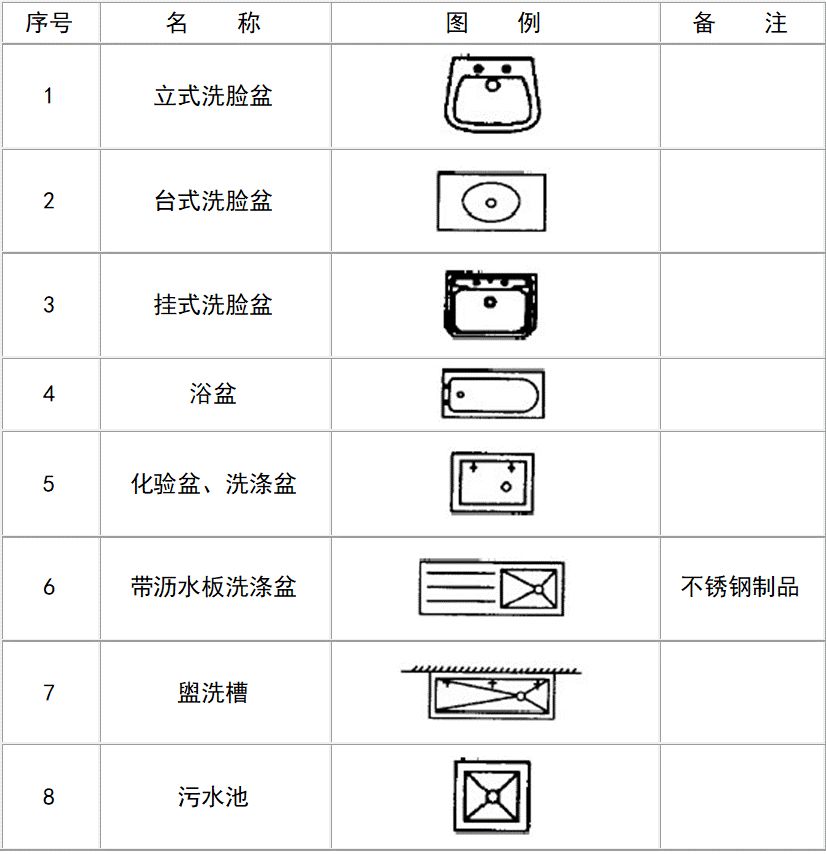

卫生设备及水池：

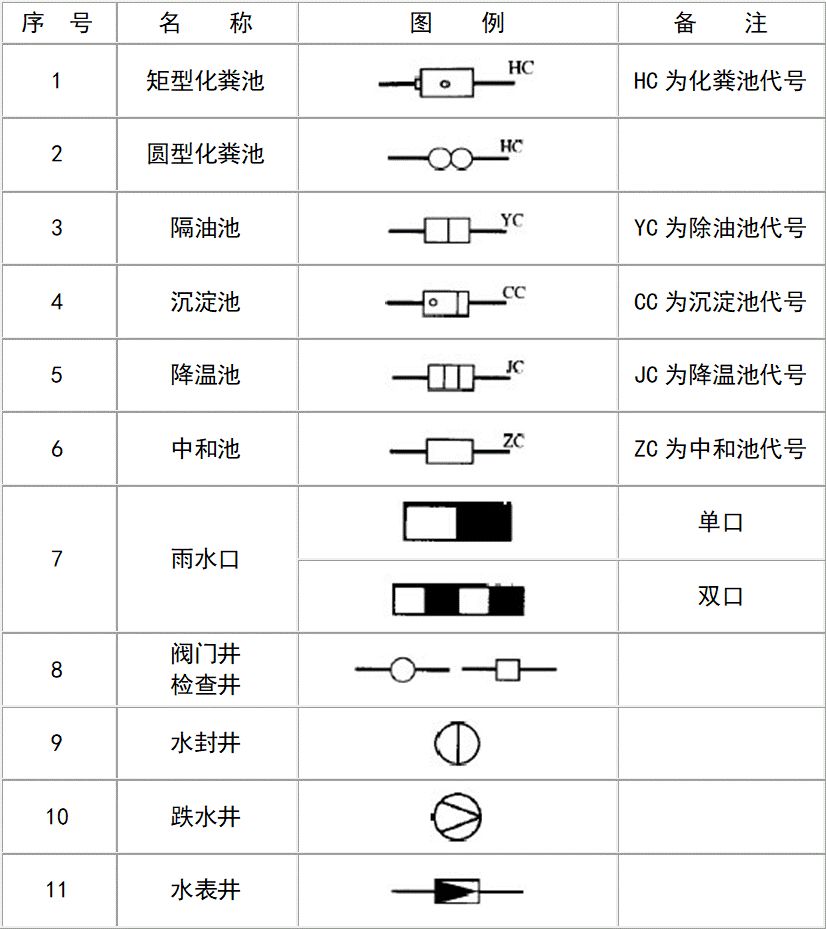

小型给水排水构筑物：

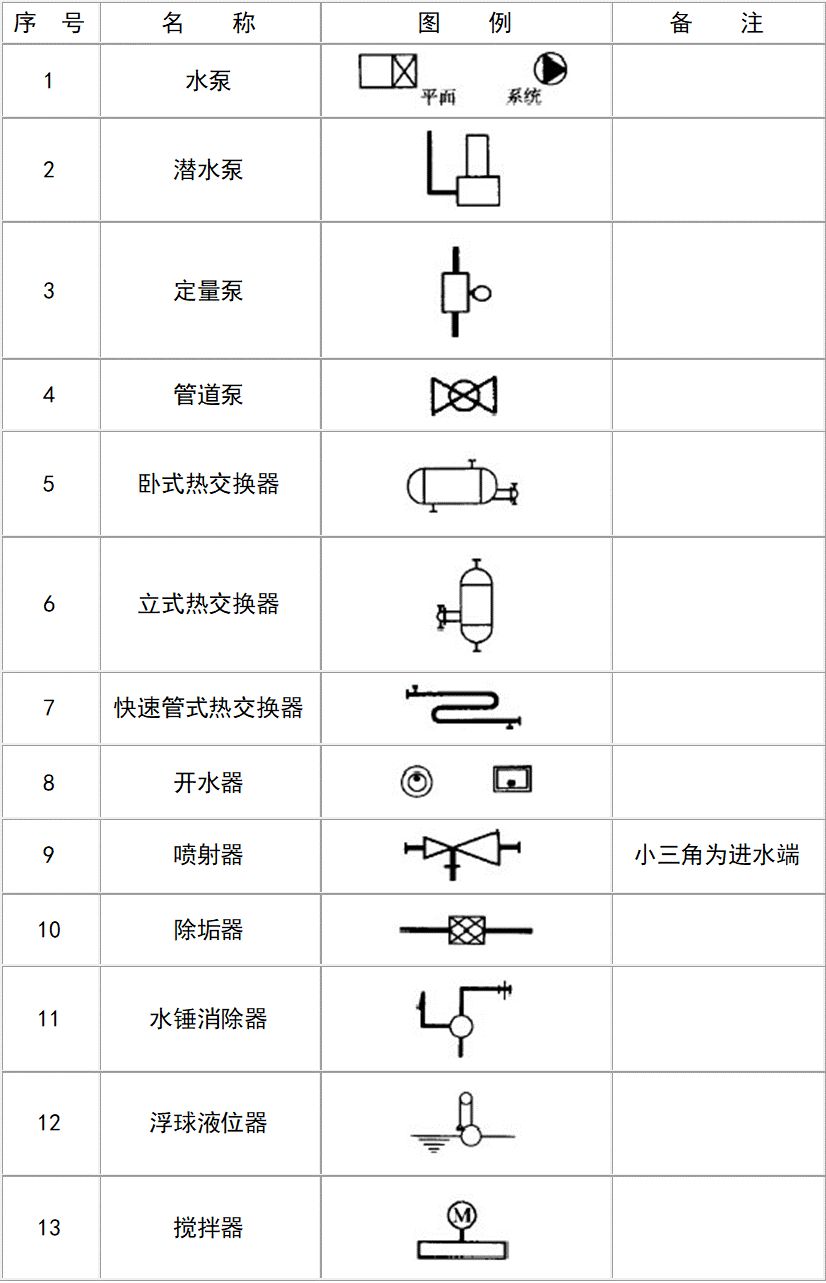

给水排水设备：

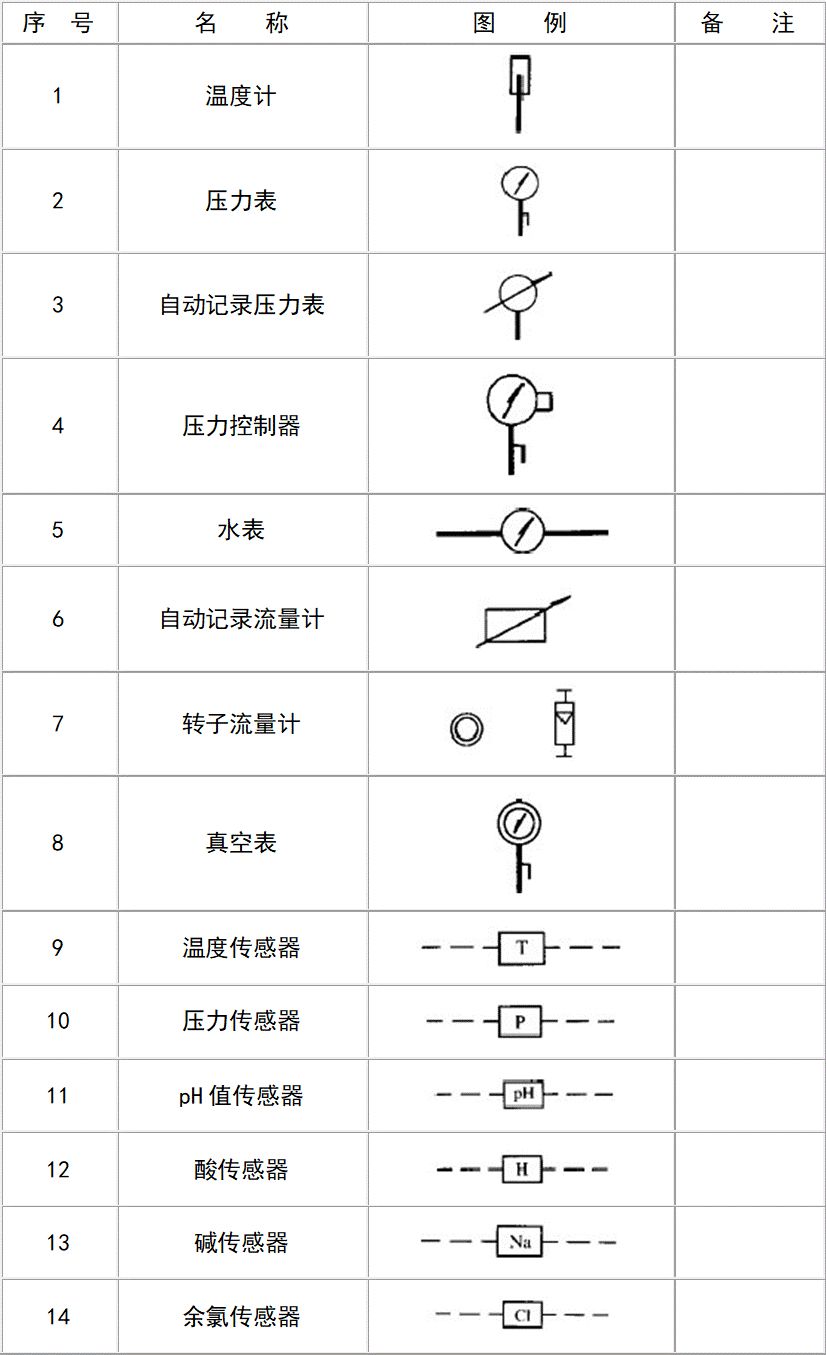

仪表：
