钢结构建筑构造图集,门窗包边系统
zsd_6780763867
2022年12月05日 10:54:25
只看楼主

一、门窗左右包边 二、窗洞上下包边 三、洞口包边板 四、门洞上包边 五、窗、门洞上包边 六、门洞口包边 内容源于网络,仅作分享使用,如有侵权,请联系删除  相关资料推荐: 系统门窗横剖cad节点详图 系统门窗竖剖cad节点详图 知识点:门窗包边系统

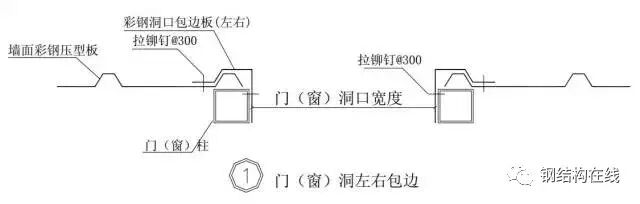

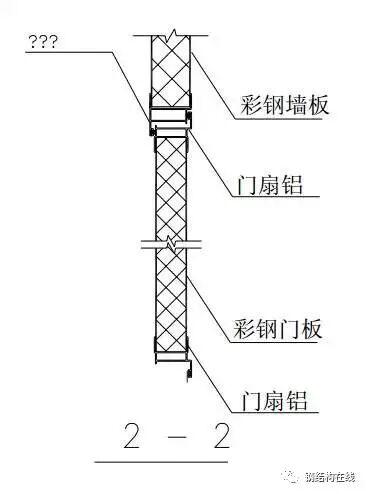

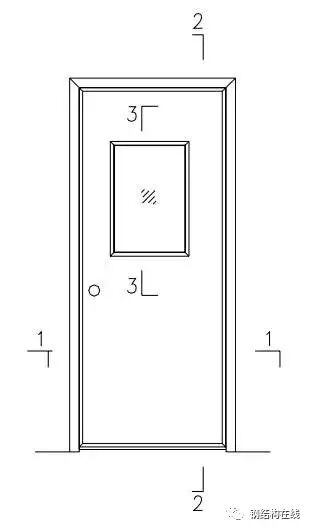

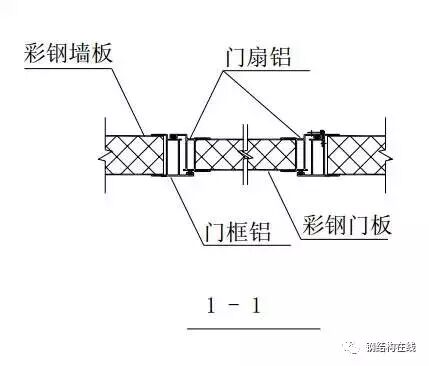

一、门窗左右包边

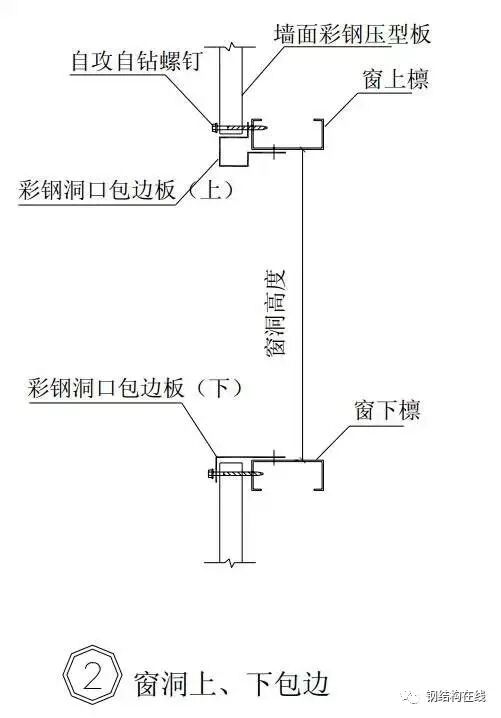

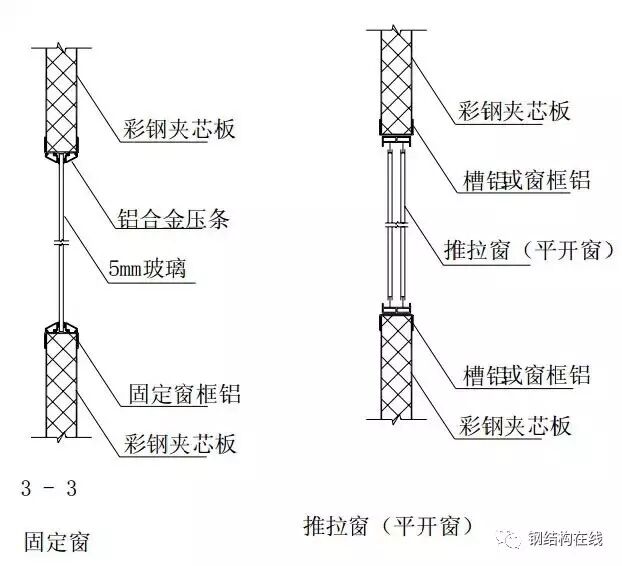

二、窗洞上下包边

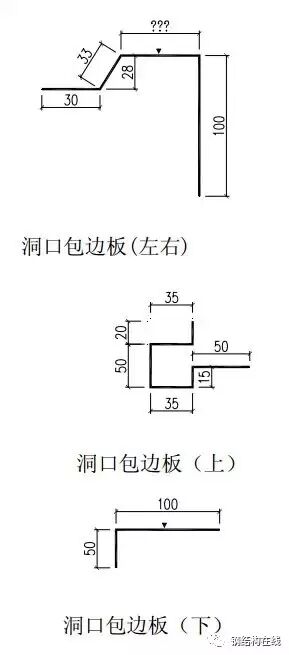

三、洞口包边板

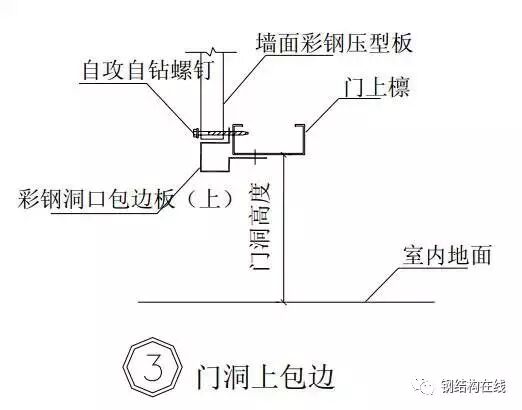

四、门洞上包边

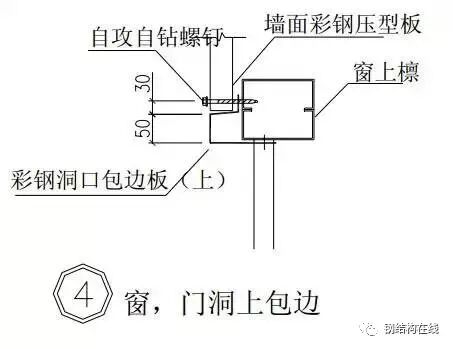

五、窗、门洞上包边



六、门洞口包边






内容源于网络,仅作分享使用,如有侵权,请联系删除

相关资料推荐:

系统门窗横剖cad节点详图

系统门窗竖剖cad节点详图

知识点:门窗包边系统
