该过程是将三垮桥的运营状态进行有限元分析，下面介绍了本人在对模型模拟的主要步骤，若中间出现的错误，请读者朋友们指出修改。 注：“，”表示下一个过程 “（）”该过程中需做的内容 一．结构 1.单元及节点建立的主桁：因为桥面具有一定纵坡，故将《桥跨布置》图的桥面线复制到《节段划分》图对应桥跨位置，然后进行单元划分，将该线段存入新的图层，以便下步导入，将文件保存为.dxf格式文件。
该过程是将三垮桥的运营状态进行有限元分析，下面介绍了本人在对模型模拟的主要步骤，若中间出现的错误，请读者朋友们指出修改。
注：“，”表示下一个过程
“（）”该过程中需做的内容
一．结构
1.单元及节点建立的主桁：因为桥面具有一定纵坡，故将《桥跨布置》图的桥面线复制到《节段划分》图对应桥跨位置，然后进行单元划分，将该线段存入新的图层，以便下步导入，将文件保存为.dxf格式文件。

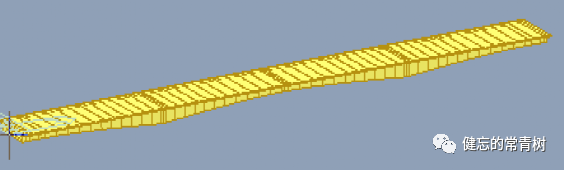

2.打开midas运行程序，将程序里的单位设置成《节段划分》图的单位，这里为cm。导入上步的.dxf文件。将节点表格中的z坐标与y坐标交换位置（midas中的z与cad中的y对应）。结构建立完成。模型如图：
二．特性值
1.材料的定义：在特性里面定义C50的混凝土及Strand1860(添加预应力钢筋使用)
2.截面的赋予：
1).在《截面尺寸》和《预应力束锚固》图里，做出截面轮廓文件，保存为.dxf文件
2).运行midas，工具，截面特性计算器，统一单位cm。导入上步的.dxf文件
先后运行generate，calculate property，保存文件为.sec文件，截面文件完成
3)运行midas，特性，截面，添加，psc，导入.sec文件。根据图例，将各项特性值填入;验算扭转厚度为截面腹板之和；剪切验算，勾选自动；偏心，中上部
4)变截面的添加：进入添加截面界面，变截面，对应单元导入i端和j端（i为左，j为右）；偏心，中上部；命名(注：各个截面的截面号不能相同)
5）变截面赋予单元：进入模型窗口，将做好的变截面拖给对应的单元。
注：1.建模资料所给的《预应力束锚固图》的 0-0和14-14截面与《节段划分》图有出入，这里采用《截面尺寸》做这两个截面，其余截面按照《预应力束锚固图》做
2.定义材料先定义混凝土，程序自动将C50赋予所建单元（C50是定义的第一个材料，程序将自动赋予给所建单元）
三．边界条件
1.打开《断面》图，根据I、II断面可知，支座设置位置。根据途中所给数据，在模型窗口中建立支座节点（12点）
2.点击节点，输入对应坐标，建立12个支座节点
3.建立弹性连接：模型，边界条件，弹性连接，连接类型（刚性），两点（分别点击支座点与桥面节点） 共12个弹性连接
4.边界约束：中间桥墩，约束Dx,Dz；Dx，Dy，Dz；Dx,Dz,
两边桥墩，约束Rx，Dz；Rx，Dy，Dz；Rx，Dz 如表
节点 |
Dx |
Dy |
Dz |
Rx |
Ry |
Rz |
2 |
0 |
0 |
1 |
0 |
0 |
0 |
3 |
0 |
1 |
1 |
0 |
0 |
0 |
5 |
0 |
0 |
1 |
0 |
0 |
0 |
20 |
0 |
0 |
1 |
0 |
0 |
0 |
21 |
0 |
1 |
1 |
0 |
0 |
0 |
23 |
0 |
0 |
1 |
0 |
0 |
0 |
49 |
1 |
0 |
1 |
0 |
0 |
0 |
50 |
1 |
1 |
1 |
0 |
0 |
0 |
52 |
1 |
0 |
1 |
0 |
0 |
0 |
67 |
0 |
0 |
1 |
0 |
0 |
0 |
68 |
0 |
1 |
1 |
0 |
0 |
0 |
70 |
0 |
0 |
1 |
0 |
0 |
0 |
四．添加预应力钢筋
1.定义钢束特性：打开《预应力筋布置及材料表》、《预应力束几何要素》。荷载，预应力荷载，钢束特性值，根据材料表中钢筋的规格及根数填入相关数据（松弛系数：0.3；导管直径：10cm）
2.钢束布置形状：荷载，预应力荷载，钢束布置形状，以T1为例：
1）打开《预应力束几何要素》，建立以中心点为原点的局部坐标系，为方便，在excel里建立好关键点的坐标，

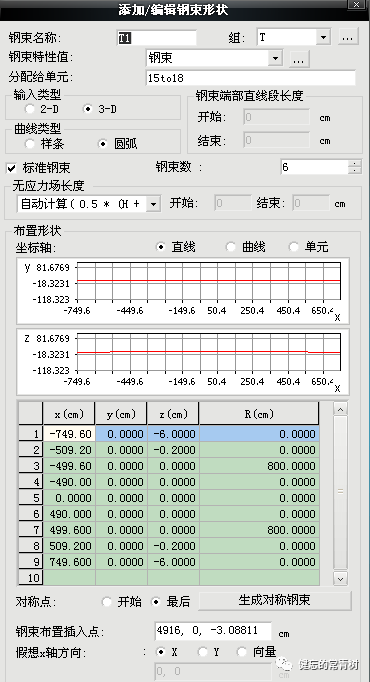

2）钢束布置形状（钢束特性值：钢束1；分配给单元：15to18；输入类型：3-D；标准钢束：6束；无应力场长度：自动计算；布置形状：将建好的局部坐标复制在表格中，生成对称钢束；钢束布置插入点：在模型窗口拾取对应点）如图
五．静力荷载

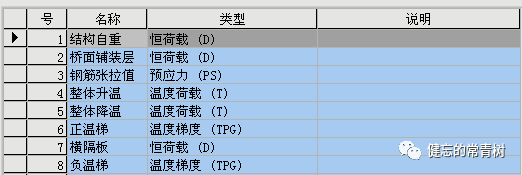

1.荷载命名：荷载，静力荷载工况（名称：结构自重；类型：恒荷载，
名称：桥面铺装层；类型：恒荷载，
名称：钢筋张拉值；类型：预应力，
名称：整体升温；类型：温度荷载，
名称：整体降温；类型：温度荷载，
名称：正温梯；类型：温度梯度，
名称：负温梯；类型：温度梯度，
名称：横隔板；类型：恒荷载） 如图
2.自重：荷载，自重（自重系数，z：-1.04，添加）
3.桥面铺装层：荷载，梁单元荷载（荷载工况名称：桥面铺装层，(数值：x1:0,x2:1,w:-25.92kn/m)）,全选，适用
4.钢筋张拉值：荷载，预应力荷载，钢束预应力荷载（荷载工况名称：钢筋张拉值，将预应力钢束除TK外拖入到已选钢束栏目里，张拉力：应力、两端张拉、1395,注浆：0），添加，如表
钢束名称 |
荷载工况 |
张拉类型 |
张拉位置 |
结束点应力（KN/CM2） |
开始点应力（KN/CM2） |
B1 |
钢筋张拉值 |
应力 |
两端 |
1395000 |
1395000 |
N1 |
钢筋张拉值 |
应力 |
两端 |
1395000 |
1395000 |
N1' |
钢筋张拉值 |
应力 |
两端 |
1395000 |
1395000 |
T1 |
钢筋张拉值 |
应力 |
两端 |
1395000 |
1395000 |
T1' |
钢筋张拉值 |
应力 |
两端 |
1395000 |
1395000 |
W1 |
钢筋张拉值 |
应力 |
两端 |
1395000 |
1395000 |
W1' |
钢筋张拉值 |
应力 |
两端 |
1395000 |
1395000 |
5. 整体升温：荷载，温度荷载，系统温度（荷载工况名称：整体升温；最终温度：30；添加）
6整体降温：荷载，温度荷载，系统温度（荷载工况名称：整体降温；最终温度：-20；添加）

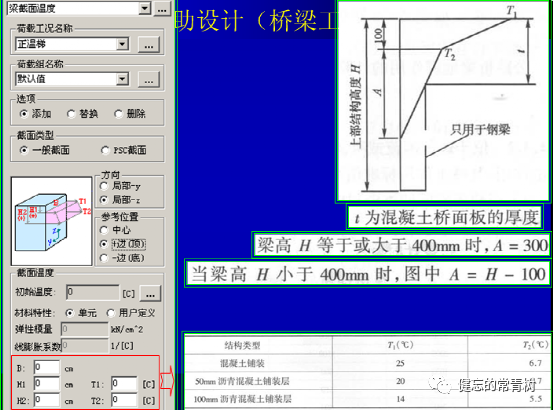

7.正温梯：荷载，温度荷载，梁截面温度（荷载工况名称：正温梯，
参考位置：+边（顶），填入相应的B、H1、T1、H2、T2） 全选，适用。如图：
8负温梯：荷载，温度荷载，梁截面温度（荷载工况名称：负温梯，
参考位置：+边（顶），填入相应的B、H1、T1、H2、T2） 全选，适用
